Detector de baja tensión (CIR12716S)



     Este circuito simple produce una señal que depende de la tensión de entrada. Esta tensión generalmente puede estar entre 6 y 20 V. El potenciómetro R1 puede tener valores alrededor de 10k y valores de R2 alrededor de 47k. El circuito es de una documentación estadounidense de los 80.

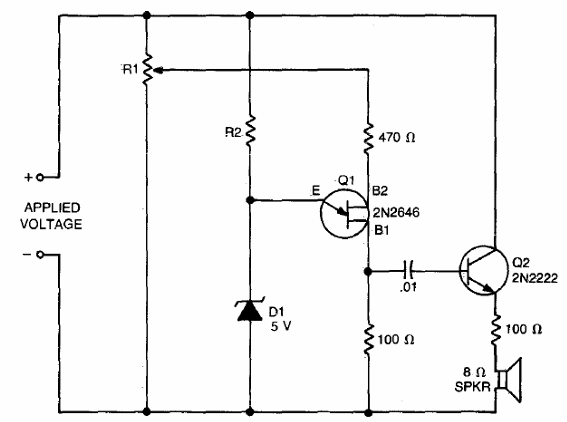

Detector de baja tensión
Detector de baja tensión
