Spots Alternados de Luces de colores (ART929S)

   Este circuito hace que dos conjuntos de lámparas de colores parpadeen alternativamente a una velocidad que se puede ajustar en dos potenciómetros. El circuito funciona sólo con lámparas incandescentes.

   Si bien las lámparas incandescentes ya no se utilizan en iluminación, todavía encontramos aplicaciones como en decoración, hornos y otros lugares en lámparas de LED y económicas pueden presentar limitaciones.

   El circuito que describimos hace que dos conjuntos de lámparas de alta potencia en total parpadeen alternativamente, con el tiempo de encendido de cada uno controlado independientemente.

   Podemos utilizar este circuito en conjuntos musicales, teatro, casas nocturnas y en vitrinas.

   La base del circuito es un integrado 4093 que funciona como oscilador con el ciclo activo controlado.

   Utilizamos tres puertas para obtener señales con fases opuestas que se utilizan para disparar dos Triacs de modo alterna.

   En la figura 1 tenemos el diagrama completo del efecto.

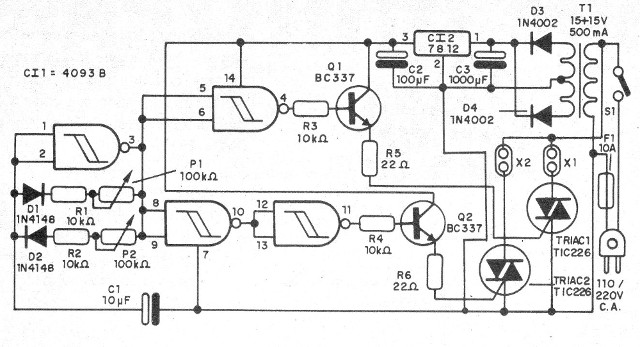

   Figura 1 - Diagrama completo del efecto
   Figura 1 - Diagrama completo del efecto



   En la figura 2 tenemos el montaje en una placa de circuito impreso, observándose que la fuente está incluida y que los componentes de potencia deben tener disipadores de calor.



   Figura 2 - Montaje en placa de circuito impreso
   Figura 2 - Montaje en placa de circuito impreso | Haga click en la imagen para ampliar |



   En el montaje, observe la posición de los circuitos integrados, de los transistores, de los Triacs y la polaridad de diodos y capacitores electrolíticos.

   Los resistores son de 1/8 W con cualquier tolerancia, y los electrolíticos deben tener 25 V o más de tensión de trabajo.

   Los triacs deben tener sufijo B o D si la red es de 110 V y sufijo D si la red es de 220 V.

   El cuidado debe ser tomado en el montaje, y aislamiento de las partes vivas, pues el circuito funciona conectado a la red de energía.



CI-1 - 4093 - circuito integrado

CI-2 - 7812 - circuito integrado

Q1, Q2 - BC337 - transistores NPN de uso general

Triac 1, Triac 2 - TIC226 B o D - ver el texto

D1. D2 - 1N4148 - diodos de uso general

D3, D4 - 1N4002 o 1N4004 - diodos rectificadores

R1 a R4 - 10 k ohms - resistores - marrón, negro, naranja

R5, R6 - 22 ohms - resistores - rojo, rojo, negro

C1 - 10 uF - capacitor electrolítico

C2 - 100 uF - capacitor electrolítico

C3 - 1 000 uF -capacitor electrolítico

T1 - Transformador de 12 + 12 V con 500 mA o más

F1 - fusible de acuerdo con la cantidad de lámparas

S1 - Interruptor simple

X1, X2 - series de lámparas incandescentes - hasta 400 W cada una en 110 V

Varios:

Placa de circuito impreso, caja para montaje, cable de fuerza de alta corriente (según las lámparas), disipadores de calor, hilos, soldadura, etc.
