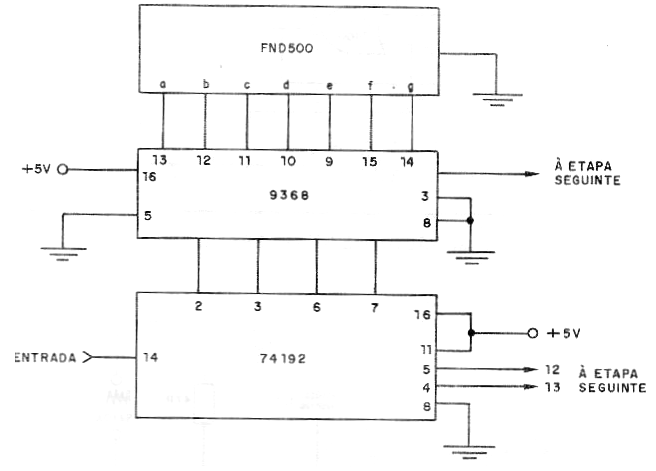

Este circuito presenta en un display de 7 segmentos de cátodo común el número de pulsos de entrada, aplicado a un contador. El circuito'TTL y funciona con 5 V. El decodificador 9368, no muy común en nuestros días, ya tiene los resistores limitadores de corriente para los segmentos incluidos en su interior.
