Esímetro (CIR1340S)

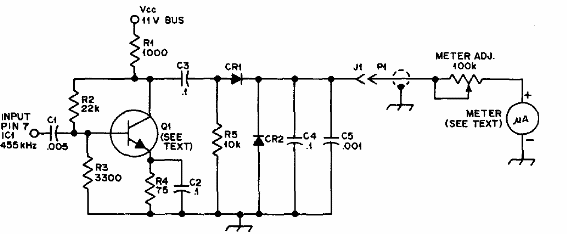

   Este circuito de esímetro o S-meter fue encontrado en una publicación de 1976. El circuito se utiliza para medir la intensidad de la señal recibida por una estación. El transistor puede ser de cualquier tipo y el instrumento es de 20 a 50 uA de fondo de escala. Los diodos pueden ser 1N4148 o equivalentes. El circuito se utiliza en FIs de 455 kHz e incluso 10,7 MHz, en cuyo caso los valores de los condensadores deben ser alterados.
