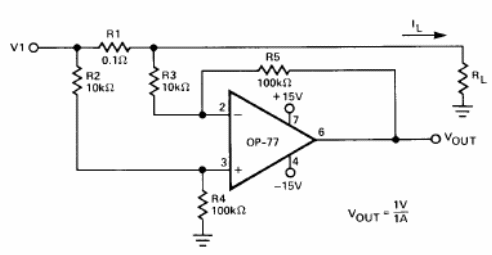

Mostramos en la figura cómo implementar un circuito de monitorización actual usando solo un amplificador operacional. Este circuito funciona con fuentes de hasta 15 + 15 V, lo que lo hace ideal para aplicaciones como circuitos de puente de onda completa. Tenga en cuenta que la salida del circuito es de 1 V por amperio, valor dado por la resistencia R1. Por lo tanto, la precisión de esta resistencia determinará la precisión de la salida del circuito. Otra característica de este circuito que merece destacarse es su gran rechazo en modo común que llega a 120 dB, debido al circuito integrado utilizado.
Circuito monitor de corriente
