Prueba de motores (INS073S)

   La prueba de motores de grabadoras, tocadiscos y tocadiscos puede ser hecha de diversos modos.

   Los motores deben presentar continuidad, es decir, una resistencia relativamente baja que corresponde a su bobina. Sin embargo, la presencia de cepillos en mal estado puede perjudicar esta continuidad, interrumpiéndola, cuando entonces el motor deja de funcionar.

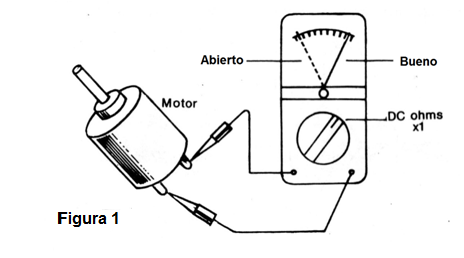

   Utilizando el multímetro en la escala más baja de resistencia (x1), apoyamos las puntas de prueba en los terminales del motor (en el circuito o fuera de él). La resistencia medida debe ser muy baja, de no más de unas decenas de ohms (fig 1).








   Si la resistencia es anormalmente alta, estaremos delante de un motor abierto, y normalmente el problema es debido a los cepillos. Si es posible, cambie las escobillas o ajuste su contacto con el rotor del motor. Estos cepillos no son más que cuchillas o aún pequeños carbones (que pasan con el tiempo) y que se apoyan en el eje del motor, donde hay contactos para las bobinas.
