Este temporizador se encontró en una Electronics Now de 1994. El relé debe ser de tipo sensible. Si tiene una corriente de más de 50 mA, debe ser impulsado por un paso de transistor. Se pueden lograr otros tiempos cambiando C1. Vea en la sección de matemáticas cómo calcular R1, R3 y C1 para los tiempos deseados. La tensión de alimentación depende del relé utilizado.

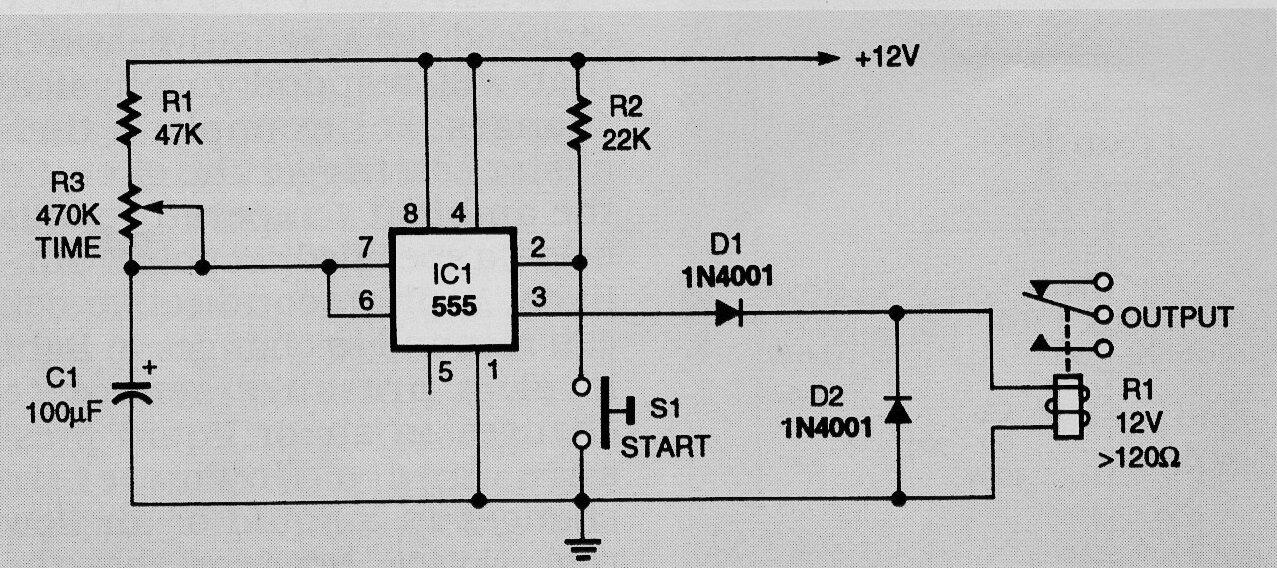

Temporizador simple de 60 segundos | Haga click en la imagen para ampliar |
