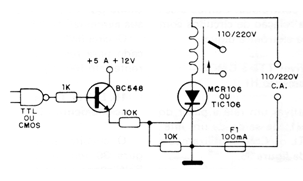

Este circuito muestra cómo podemos controlar un relé de 110 V o 220 V a partir de circuitos lógicos digitales TTL o CMOS usando un SCR. La tierra de los circuitos lógicos debe ser común al circuito de corriente alterna. El fusible puede tener mayor corriente si el relé requiere más corriente para el disparo. El circuito se dispara con el nivel lógico alto de la salida del circuito digital.
