Transmisor de enlace infrarrojo modulado (CIR8693S)

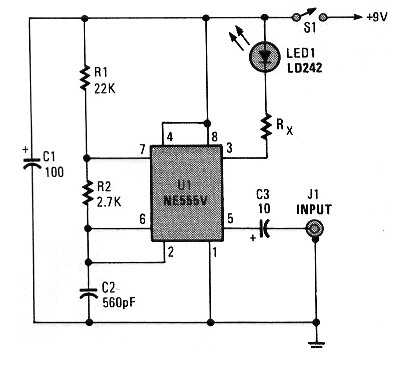

La revista Popular Electronics ya no existe. Este circuito salió en la edición de mayor de 1992 pudiendo ser montado con facilidad por los componentes que utiliza. La alimentación se realiza con 4 pilas pequeñas o aún batería de 9 V y la frecuencia está determinada por R1, R2 y C2. Consulte la sección correspondiente para calcular la frecuencia. El LED es infrarrojo. La modulación puede ser una señal de audio. La frecuencia máxima de modulación está alrededor de unos 20 kHz.
