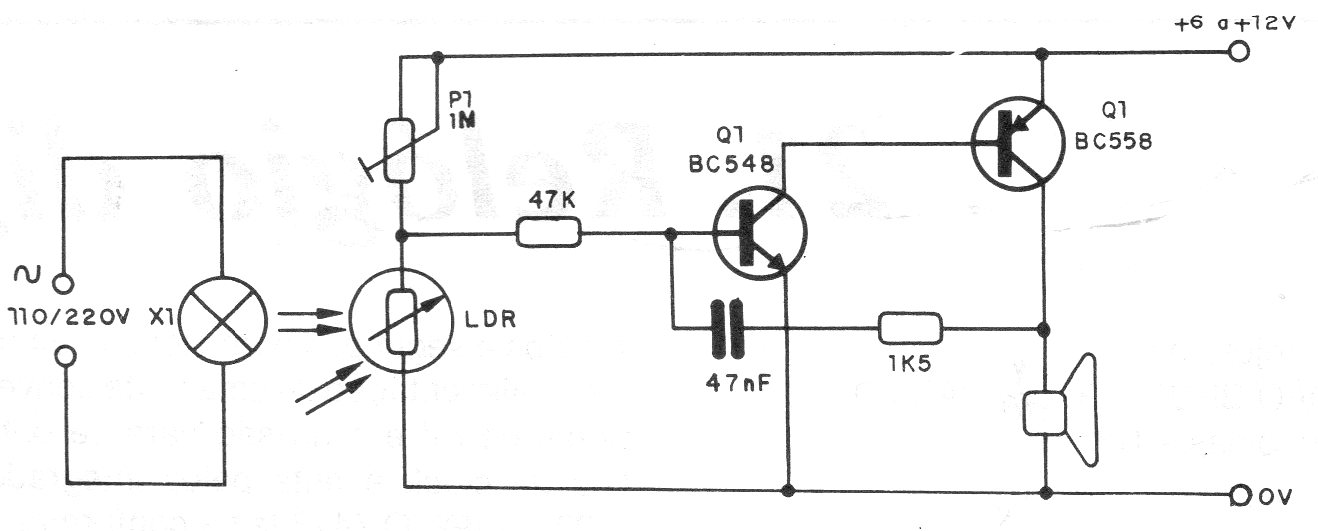

Alarma de paso con LDR (CIR7847S)



     Este simple circuito no utiliza relés, activando directamente un oscilador de audio cuando la luz que incide sobre el LDR es cortada. El circuito también se puede utilizar como alarma de luz y su alimentación se puede hacer con tensiones de 6 a 12 V. Para tensiones de más de 9 V, utilice el BD136 para Q2 y dote de un pequeño disipador de calor.




| Haga click en la imagen para ampliar |
