Comparador de ventana variable (CIR7280S)

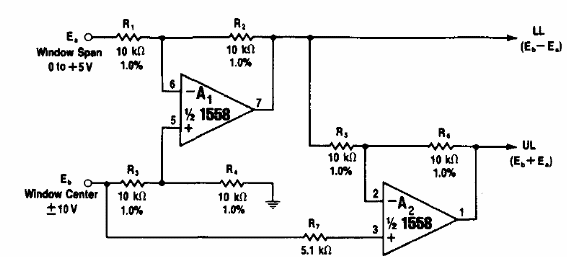

    Este circuito fue encontrado en un Cookbook de Amplificadores Operaconales de 1974. El circuito permite controlar los anchos de las ventanas de un comparador de ventana a través de una señal externa. El MC1558 es un doble 741. La alimentación debe ser hecha por una fuente simétrica.
