Minuteria de paso (CIR6226S)

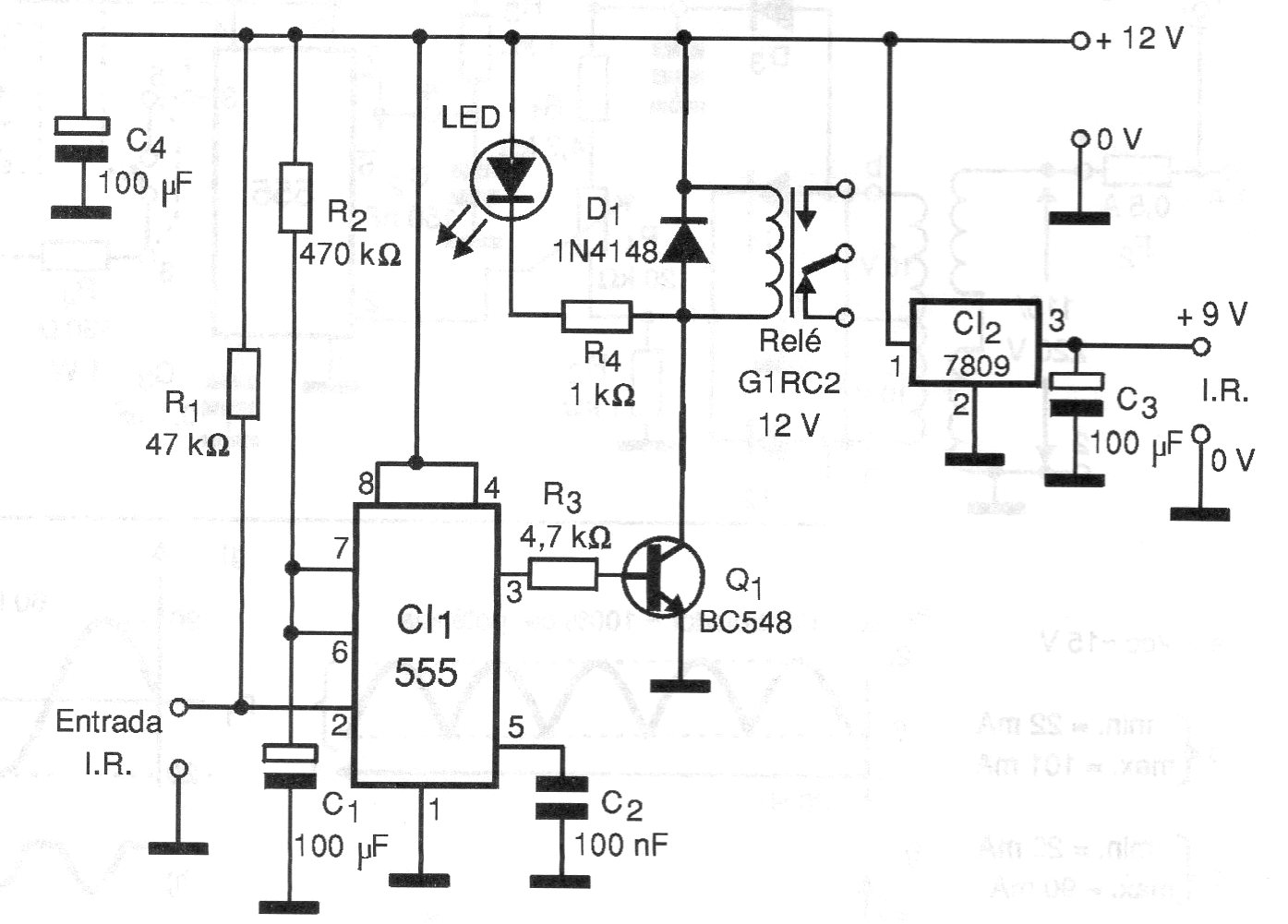

    Este circuito se destina al acoplamiento a un sensor IR de paso accionando una carga por un tiempo determinado por R2 y C2. Estos componentes se pueden cambiar en una amplia gama de valores. El relé es de 12 V si esta es la tensión utilizada en la alimentación. El circuito también puede ser alimentado por 6 V con el cambio del relé.




| Haga click en la imagen para ampliar |
