Contador Programado 4018 (CIR3275S)



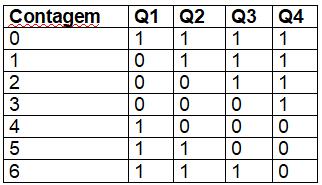

    Es posible programar el 4018 de otras formas, como muestra la figura. En esta configuración divisora por 7, por ejemplo, el puerto de realimentación usado es del tipo 4011 y el circuito integrado cuenta normalmente hasta 3, cuando entonces sus salidas Q3 y Q4 van a los niveles 0 y 1. En este momento el 4011 entra en acción llevando a la acción entrada de datos al nivel bajo. De esta forma el contador pasa al estado 1000 y no 0000. La tabla verdad para un contador hasta 7 es la siguiente:
