Este proyecto tiene por base el ART111S en que se describe el funcionamiento del circuito integrado µAA170, una escala de punto móvil.
Este artículo describe un juego: ¡sepa quién es el más fuerte! En el mismo estilo de la prueba del martillo en los parques de diversiones, en que gana el que hace subir un peso hasta la campanilla en lo alto de un palo, este aparato es interesante pues usa la propia fuerza del competidor.
El aspirante a Hércules debe tomar dos sensores y apretarlos con el máximo de fuerza! Gana que quien consigue hacer que la escala de LEDs llegue más lejos.
Para volver más interesante la prueba, clasifique como debilucho a los que solo consiguen encender los LED rojos, como más o menos a los encienden los LEDs amarillos, y como Superhombre al que llega & encender todos los verdes.
El ajuste de cuánta fuerza se precisa para encender los LEDs se hace por medio de un potenciómetro (P1).
Puede alimentar el circuito con 8 pilas o con fuente. Para este montaje se usan pocos componentes externos, por lo que resulta uno de los más sencillos, una vez que tenga lista su placa base con el µAA170.
Montaje

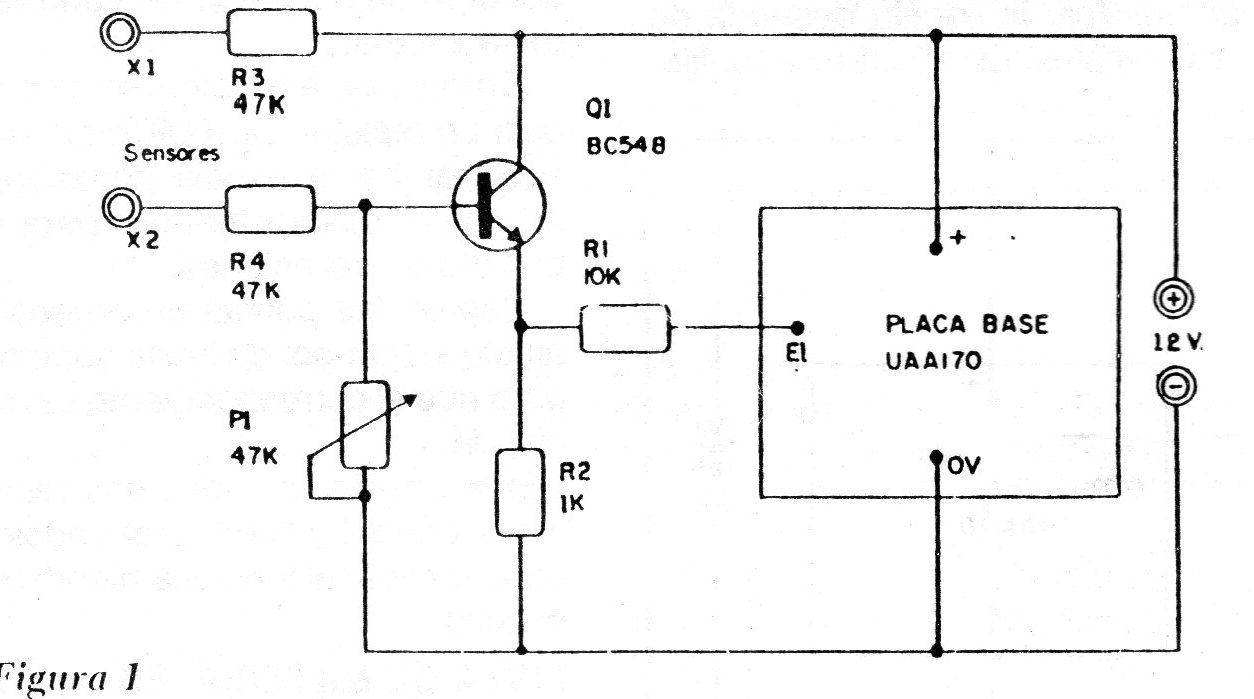

En la figura 1 tenemos el circuito completo de esta versión de la prueba de fuerzas.
Los sensores se hacen con dos pilas pequeñas gastadas, a las que se debe lijar la pintura para que haya contacto.

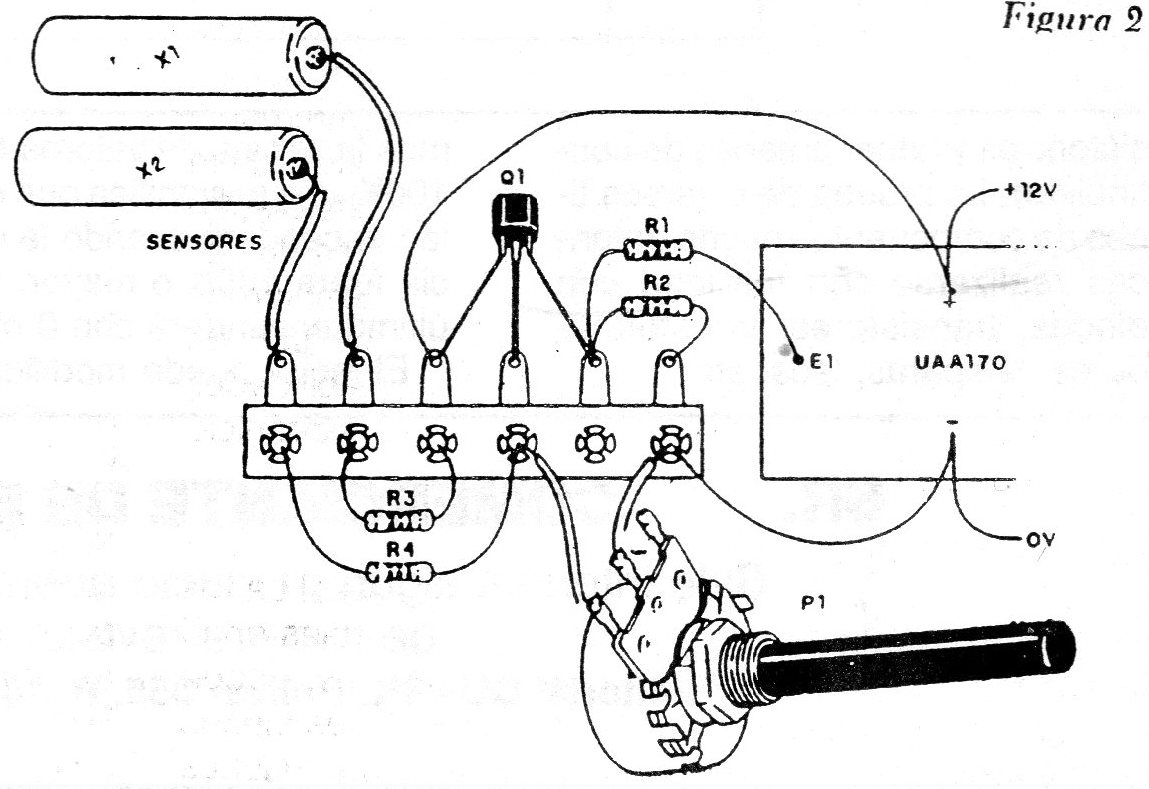

El montaje de aparato en un puente de terminales aparece en la figura 2.
El alambre del sensor puede tener unos 2 metros de largo para dar más libertad de acción al competidor.
El conjunto puede ser instalado en una cajita plástica o de madera junto con la fuente de alimentación.
Si hubiera alguna tendencia a los disparos erráticos por problemas de filtraje de la fuente, conecte un capacitor de 100 nF entre el (+) y la alimentación negativa.
Prueba y Uso
Conecte el aparato en la fuente de 12 V y, sin tocar los sensores, ajuste el trimpot de límite inferior para que se encienda el primer LED.
Enseguida, apoye un sensor contra el otro y ajuste el trimpot de límite superior para que encienda el último LED.
A continuación, tome un sensor en cada mano, apretándolo con el máximo de fuerza, y pida a alguien que ajuste el potenciômetro P1 para un punto casi al final de la escala.
Si no consigue de ningún modo llegar al último LED, reajuste el trimpot de límite superior.
Para usar basta apretar el sensor y ver quién consigue encender el LED más próximo al final.
Q1 - BC 548 o equivalente - transistor NPN de uso general
P1 - 47k - potenciômetro
R1 10 k x 1/8 W - resistor (rnarrón, negro, naranja)
R2 1 k x 1/8 W - resistor ( marrón, negro, rojo)
R3, R4 47 k x 1/8W- resistores (amarillo, violeta, naranja)
XI, X2 - (dos pilas pequeñas gastadas
Varios: puente de terminales, alambres, soldadura, botón para el potenciómetro, etc.
(Publicado originalmente en 1987)
