Fairchild presenta una aplicación de un cargador de batería de 3,5 W capaz de funcionar con una banda de tensiones de entrada de 85 a 265 Vac Fairchild presenta una aplicación de un cargador de batería de 3,5 capaz de funcionar con una banda de tensiones de entrada de 85 a 265 Vac.
Nota: Artículo publicado en la revista Saber Electrónica 431 de diciembre de 2008. ART5598

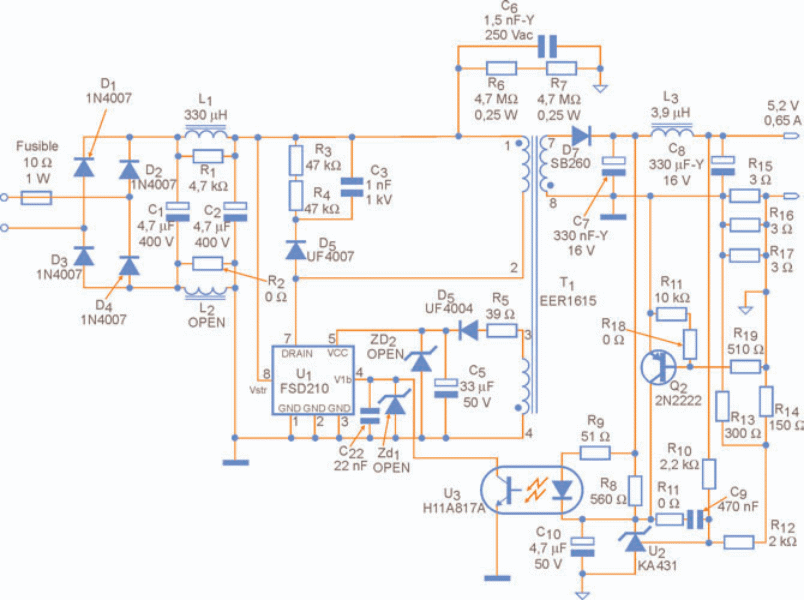

Aquí describimos una aplicación del circuito integrado FSD210 de Fairchild (www.fairchild.com) en un cargador de batería de 3,5 W. En modo de bajo consumo, el circuito requiere sólo 0,1 W cuando se conecta a una red eléctrica de 220 V. La figura 1 muestra el esquema completo del cargador.
Como podemos ver en el esquema, el puente rectificador que suministra corriente continua al circuito de conmutación está conectado directamente a la red eléctrica.
Dos inductores y un capacitor, inmediatamente después de estos diodos, forman el circuito de filtro contra la EMI producida por la sección de conmutación. En esta sección, se encuentra el circuito integrado FSD210, que alimenta directamente un transformador de alta eficiencia con señales moduladas en frecuencia. En el secundario de este transformador se encuentra la sección de rectificación, que suministra la corriente continua para cargar la batería con una salida de 5,2 V x 0,65 A.
La realimentación que proporciona la señal de control para el modulador se obtiene de una rama de este circuito que, a través del transistor Q2 excita un acoplador óptico.

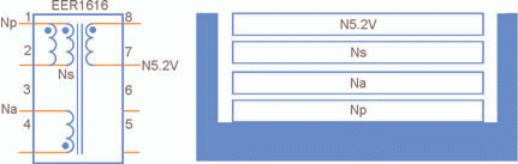

Este acoplador, que aísla el circuito de baja tensión de la red eléctrica y del circuito de conmutación, proporciona la retroalimentación que determina la regulación del circuito de conmutación. El circuito cuenta con un arranque suave (soft start) interno. La figura 2 muestra el esquema del devanado del transformador. Este transformador contiene:
Np consta de 99 vueltas de hilo de 0,16 x 1 (devanado de solenoide), dos capas;
Na es formado por 18 espiras de hilo 0,16 x 1 (devanado central del solenoide), dos capas;
Ns es formado por 50 vueltas de hilo de 0,16 x 1 (devanado de solenoide), tres capas;
N5,2V está formado por 9 vueltas de hilo de 0,4 x 1 (devanado de solenoide), tres capas.
