En este artículo sugerimos un sistema de efecto de luz de alta potencia que puede utilizarse en bailes, fiestas, conjuntos de sonido, clubes, carteles, discotecas, etc. El circuito emplea 3 integrados y varios transistores, con una potencia máxima por canal de cerca de 880 W dada por la elevada corriente de los triacs TIC226. El aparato posee monitores para la verificación de los efectos y puede operar con la red de 220 V.

La mayor parte de los circuitos de efectos de luz que encontramos en las revistas especializadas se basan en el conocimiento del 4017. Pero el 4017 tiene sus limitaciones y eso nos llevó a pensar en una nueva base para un proyecto más avanzado de efectos luminosos.

El resultado es un sistema que puede producir distintos efectos como:

guiño rítmico secuencial con control de ritmo y frecuencia de los guiños independientes;

guiños en zigzag con ordenamiento alternado, de la mitad hacia los extremos y viceversa.

Si usted anda buscando un efecto de luz con las características indicadas y capaz de soportar gran cantidad de lámparas como carga, sugerimos que analice este proyecto.



EL CIRCUITO

La base del proyecto es el circuito integrado CD4051 que consiste en un multiplexador/demultiplexador CMOS. Este circuito integrado puede verse como una llave rotativa de 1 polo x 8 posiciones que es comandada por directivas en binario.

Esas directivas, que determinan cuál delas salidas va a activarse, se aplican en las entradas 9, 10 y 11.

Para las directivas se utiliza el integrado 4040, un contador binario de 12 estados. En este circuito se aprovechan 3 salidas seguidas que son Q2, Q3 y Q4, que corresponden a los pinos 5, 6 y 7.

En esa salida tenemos entonces una serie de directivas que determinarán el efecto. Para tener diversos efectos bastará invertir las órdenes mediante una llave común.

Tendremos entonces la conmutación de las salidas en órdenes aleatorios, produciéndose así el efecto de zigzag.

Para que el sistema funcione con un cierto ritmo, la entrada CK (clock) del 4040, que corresponde al pin 10, se conecta a un oscilador de frecuencia variable que tiene por base un transistor unijuntura.

En este oscilador encontramos P1 que es el Potenciómetro que controla la velocidad del efecto.

En el pino 3 del 4051 se tiene un segundo oscilador que complementa el efecto está formado por 4 puertas NOR de un integrado 4001. Las dos primeras puertas forman el oscilador básico y las otras dos el driver de excitación de la etapa siguiente.

La etapa de potencia tiene, inicialmente, transistores comunes de la clase BC548 que a partir de las salidas elegidas del 4051 excitan las compuertas de triacs del tipo TlC226D.

Estos triacs son de 8A, lo que significa una potencia máxima por canal de 1500 W aproximadamente en la red de 220 V. Es evidente que cada triac debe tener un buen radiador de calor.



MONTAJE

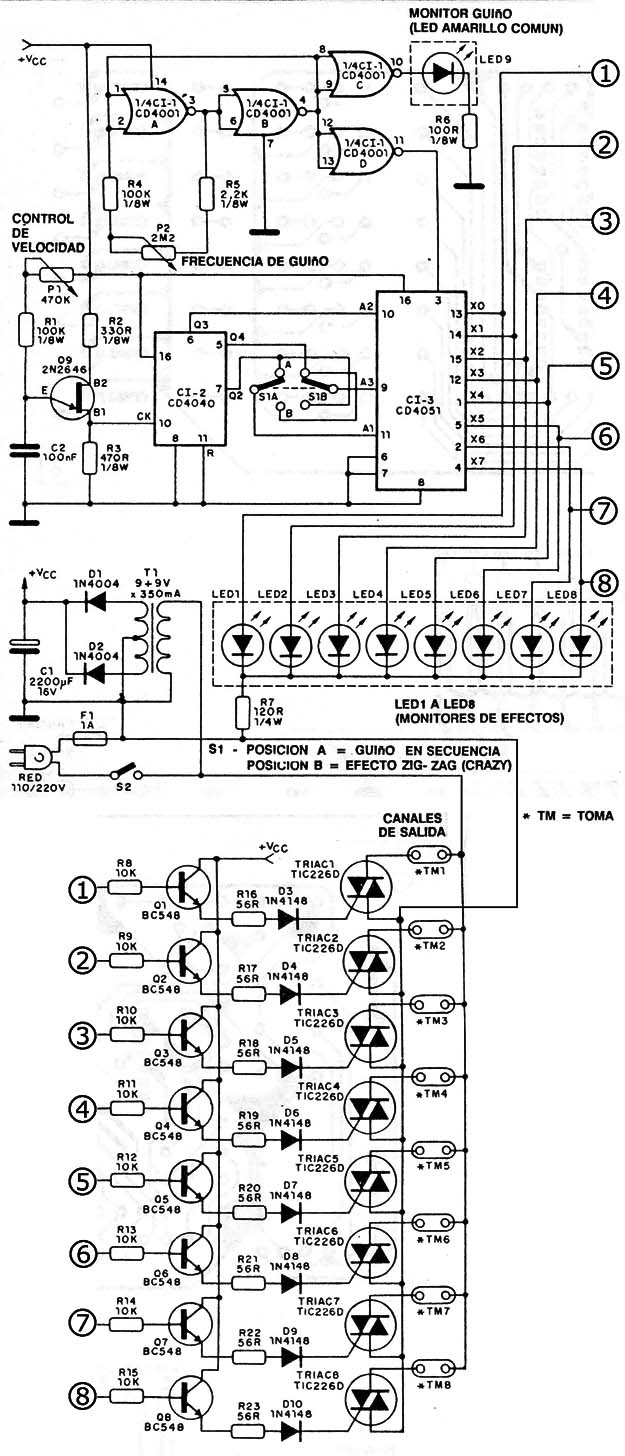

En la figura 1 se tiene el diagrama completo del efecto de luz.



Figura 1
Figura 1

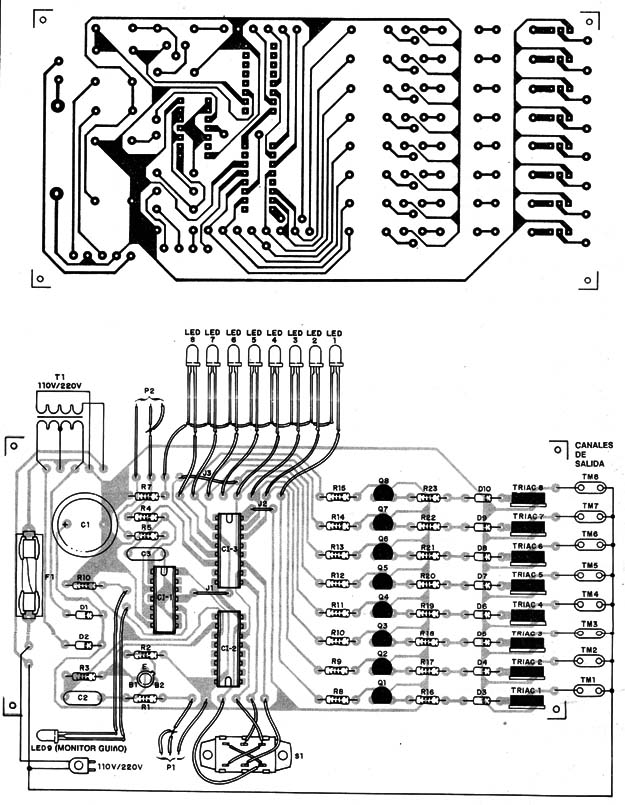

La placa del circuito impreso se ve en la figura 2.



Figura 2
Figura 2



Observamos que para la placa de circuito impreso, las líneas que corresponden al control de los triacs deben ser largas en vista de la corriente que deben conducir.

Los LEDs de monitoreo son comunas y puede usarse hasta una barra con 8 unidades si el lector la encuentra en las casas especializadas.

Para los integrados sugerimos el uso de zócalos DlL; uno es de 14 pino (4001) y dos de 16 pinos (4040 y 4051).

El fusible de 1A protege sólo la parte electrónica. Aconsejamos la conexión de un fusible de 10 A en serie con cada triac para dar protección individual a cada canal de acción.

La conexión a la red debe efectuarse con alambre grueso (14 AWG o más) porque debe circular una corriente de 8 A cuando el circuito opera a plena potencia.

El capacitor electrolítico C1 debe tener una tensión de, trabajo de 16 o 25V.

La llave S1 es del tipo H de 2 polos x 2 posiciones y debe soportar corrientes de 10 A por lo menos.

El conjunto puede montarse en caja plástica o de metal, con espacio para los radiadores. Si los radiadores no pudieran estar en un lugar con ventilación, hay que proporcionar a la caja un sistema de ventilación.

En el panel tenemos los potenciómetros de control de efecto, la llave general que conecta y desconecta el aparato, a llave que conmuta el efecto y también los LEDs. En la parte posterior tenemos las tomas de conexión de las lámparas de carga, la entrada del cable de alimentación y el portafusible principal además de los portafusibles para cada canal.

OBS.: Las lámparas de carga para cada canal deben conectarse en paralelo, no debiendo superar; 1500 W en la red de 220 V.



Las lámparas deben ser de 220 V y no deben usarse las de tipo halógena o fluorescentes.

CI-1- 4001 - circuito integrado

CI-2 - 4040 - circuito integrado

CI-3 - 4051 - circuito integrado

Q1 a Q8 - BC548 ó equivalente transistores NPN de uso general

Q9 - 2N2646 - transistor unijuntura

D1, D2 - 1N4002 ó 1N4004 diodos rectificadores

D3 a D10 - 1N4I48 - diodos de uso general

Triac 1 a Triac 8 - TIC226D

LED1 a LED 9 - lEDs rojos comunes

T1 - 9 + 9 V x 350 mA - transformador con primario de 220V.

TM1 a TM8 - tomas de fuerza, comunes

F1 - 1A - fusible

C1 - 2.200 µF x 25V- capacitor electrolítico

C2, C3 - 100 nF – capacitores cerámicos o de poliéster

P1 – 470 k - potenciômetro simple

P2 - 2M2 - potenciómetro simple

S1 - llave e 2 polos x 2 posiciones

S 2 - interruptor simple

R1, R4 - 1ookx 1/8W- resistores (marrón, negro, amarillo)

R2 - 330 ohm x 1/8W – resistor (naranja, naranja, marrón)

R3 - 470 ohm x 1/8 W – resistor (amarillo, violeta, marrón)

R5 - 2k2 x 1/8 W- resistor (rojo, rojo, rojo)

R6 - 100 ohm x 1/8 W – resistor (marrón, negro, marrón)

R7 - 120 ohm x Œ W- resistor (marrón, rojo, marrón)

R8 a R15 – 10 k x 1/8W- resistores (marrón, negro, naranja)

R16 a R23 - 56 ohm x Œ W- resistores ( verde, azul, negro)

Varios: placa de circuito impreso, cable de alimentación, caja para el montaje, soportes de fusibles, soportes de integrados, alambres gruesos, disipadores de calor para los triacs, perillas para los potenciometros, soldadura, etc.



(Publicado originalmente en 1988)
