Hay momentos en el tránsito, con sus amigos en el automóvil en el que desea interrumpir o descargar la música para decir algo o escuchar algo que alguien dice. En este caso, hay que hacer dos operaciones que, sumadas a la atención del conducir, son incómodas: bajar y levantar el volumen. Con el automatismo descrito, la operación se realiza de modo automático.

Este artículo es de 1992, no se aplica a equipos modernos, pero la idea básica puede ser adaptada para otros propósitos.

   Descargar y levantar el volumen de una radio o tocadiscos en el tráfico para hablar algo o escuchar a alguien que está en el lado es una operación incómoda.

   Incluso porque, normalmente después de bajar el volumen, para volver al anterior necesitamos concentrarnos bastante para llevar de vuelta el control exactamente en el nivel anterior.

   Si esto se puede hacer de forma automática, sin la necesidad de desviar nuestra atención en el tránsito, será mucho mejor.

   El aparato que describimos sirve justamente para ello:

   Necesita hablar con alguien en el automóvil, oír a alguien o incluso silenciar alguna propaganda incómoda simplemente dar un toque con los dedos en el sensor.

   La radio o toca-cintas baja el volumen sin, sin embargo, eliminarlo, manteniéndolo así por algunos segundos.

   Al final de la temporización que usted determina previamente, vuelve a la normalidad, exactamente en el volumen para el cual el aparato estaba ajustado.

  La instalación de la unidad en el automóvil es muy simple, ya que su alimentación puede derivarse de la propia alimentación de la radio o de las cintas con las que funciona.



  CARACTERÍSTICAS

Tensión de alimentación: 12 V

Consumo sin activación: 10 mA (tip)

Consumo activado: 100 mA (tip)

Temporización: 5 segundos a 1 minuto



COMO FUNCIONA

   Cuando tocamos por un instante con los dedos en el sensor X1 el transistor Q1 se polariza en el sentido de conducir haciendo que la tensión en el pino 2 del integrado 555 (monoestable) caiga por debajo del punto necesario al disparo.

   Con el disparo, la salida del integrado (pin 3) va al nivel alto polarizando el transistor Q2 en el sentido de hacerlo conducir y energizar la bobina del relé.

   Con el relé abierto, los altavoces se conectan directamente a la salida del aparato de sonido del automóvil, funcionando a nivel o volumen normal.

   Sin embargo, cuando el relé cierra sus contactos, los altavoces pasan a conectarse en serie con dos resistores de 47 ohms que atenúan la señal, bajando así el volumen.

   Los valores de estos resistores pueden ser modificados en el rango de 10 a 100 ohmios, siempre con 2 W de disipación, si el lector desea una atenuación mayor o menor durante el silenciamiento.

   El tiempo en que el resistor permanece en serie y, por lo tanto, el sonido reducido depende de la temporización del 555 que se ajusta en P1. Los valores mayores para C1 permiten extender el rango de tiempos, según el gusto del lector.



MONTAJE

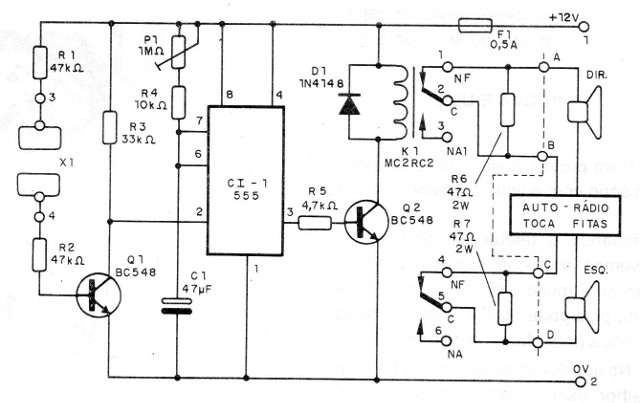

   En la figura 1 tenemos el diagrama completo del aparato.



Figura 1 - Diagrama completo del aparato
Figura 1 - Diagrama completo del aparato

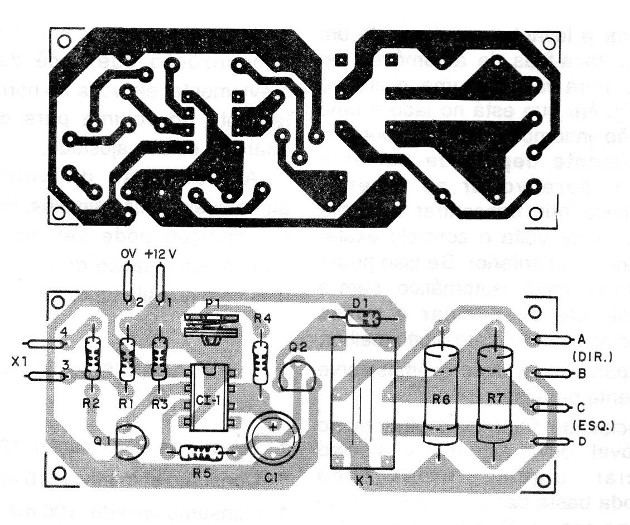

   En la figura 2 tenemos la disposición de los componentes en una placa de circuito impreso.



Figura 2 - Placa para el montaje
Figura 2 - Placa para el montaje





Los resistores son todos de 1/8 W excepto R6 y R7 que pueden ser de hilo a partir de 2 W. El sensor X1 consiste en una plaquita de circuito impreso con dos regiones separadas de aproximadamente 1 mm para que sean tocadas al mismo tiempo cuando se toca el dedo.

   Este sensor debe colocarse en el panel en un lugar fácilmente accesible al conductor.

   La conexión al relé de los hilos del altavoz debe realizarse con hilo del mismo grosor utilizado en el resto del automóvil para evitar atenuaciones en el cable.

   El conjunto se puede instalar en una pequeña caja de plástico colocada debajo del panel junto a la radio, pecho de las salidas de los cables para los altavoces.

   Observe que el circuito es válido tanto para altavoces de 4 y 8 ohmios.

El artículo se aplica a los sistemas de sonido de baja potencia (hasta 5 W) y no se deben utilizar con sonido de alta potencia.



INSTALACIÓN

   En el propio diagrama ya tenemos el modo de hacer la conexión del aparato a la salida de la autorradio o toca-cintas.

   La alimentación se puede retirar de cualquier punto del cableado, pero si el reproductor no desea mantener la unidad con un pequeño consumo cuando la radio está fuera de uso, puede retirar el cable de 12 V después del interruptor general de la radio o de las cintas.

   Otra posibilidad consiste en incluir un interruptor, pero ahí la unidad empieza a perder un poco de su funcionalidad en cuanto al manejo.

   Para usar, basta con encender la radio y tocar X1 con los dedos y el volumen debe bajar por un tiempo que dependerá del ajuste que el lector haga en P1.

   Al final de la temporización, el volumen vuelve a la normalidad.



Semiconductores:

CI-1 - 555 - circuito integrado

Q1 y Q2 - BC548 -transistor NPN de uso general

D1 - 1N4148 - diodo de silicio de uso general A



Resistores: (1/8 W, 5%)

R1 y R2 - 47 k ohms - (amarillo, violeta, naranja)

R3 - 33 k ohms - (naranja, naranja, naranja)

R4 - 10 k ohms - (marrón, negro, naranja)

R5 - 4,7 k ohms - (amarillo, violeta, rojo)

R6 y R7 - 47 ohms, 2 W

P1 - 1 M ohms - trimpot



Capacitores (electrolíticos para 16 V)

C1 - 47 uF - electrolítico



Varios:

X1 - sensor - ver texto

F1 - 1 A - fusible

K1 - Relé de 12 V

Placa de circuito impreso, caja para montaje, zócalo para el integrado, hilos, soldadura, etc.
