Los proyectores de diapositivas antiguas y algunos de los más sencillos, no poseen sistemas automáticos para el cambio de diapositivas. Con este dispositivo, puede hacer el cambio automático, en un intervalo que usted determinará entre una amplia gama de valores.
No todos los proyectores de diapositivas ("slides") poseen recursos automáticos para el cambio de las mismas. En estos casos, el operador está obligado a accionar manualmente el botón de cambio de las diapositivas (avance o retroceso) siempre que tiene que pasar de una a otra.
En la proyección de fotos, el pasaje de una diapositiva a otra, manualmente, no constituye algo muy incómodo, pero en un sistema audiovisual, o cuando la cantidad de diapositivas es muy grande, en poco tiempo la monotonía del procedimiento se manifiesta, y pueden ocurrir fallas.
Para los que desean un dispositivo automático, describimos un proyecto bastante sencillo que permite el cambio de diapositivas en intervalos predeterminados, en una buena gama de valores.
Estos intervalos pueden ir desde 15 segundos a más de un minuto.
Cómo Funciona
La base del circuito es un multivibrador astable que opera como circuito de tiempo. Este multivibrador utiliza dos transistores que actúan como ”llaves" de tal modo que, cuando uno conduce la corriente el otro no conduce, o sea, cuando uno está saturado el otro está a corte.
Los transistores cambian constantemente de estado en una velocidad que depende de los valores de los componentes asociados.
Así, el tiempo de conducción de Q1 depende del resistor R2 y de C2. Para Q2 el tiempo de conducción depende de R1 y de C1.
Usando capacitores fijos y un resistor variable (potenciômetro) podemos alterar a voluntad la velocidad de cambio y por lo tanto la frecuencia del multivibrador. El multivibrador excita un relé que hará el control del dispositivo de control del proyector. El uso del relé tiene la ventaja de aislar completamente el sincronizador del proyecto, pues no existe contacto eléctrico entre los contactos del relé y su bobina.
Cuando el transistor Q2 está conduciendo, el relé será accionado. Como los transistores están constantemente cambiando de estado, el relé estará abriendo y cerrando sus contactos en intervalos regulares, realizando la tarea del operador.
Vea entonces que tenemos que hacer que con el tiempo de accionamiento del relé, y por lo tanto 1a conducción del transistor, sea bastante menor que el tiempo que el mismo permanece desconectado, lo que corresponde al intervalo entre los cambios de "slide".
El capacitor que determina el tiempo de accionamiento del relé es pequeño, com valor típico alrededor de 47 µF mientras que el capacitor que determina el intervalo es bastante mayor, con valores entre 470 µF y 2200 µF. Cuanto mayor sea el tiempo deseado, mayor debe ser este capacitor.
La alimentación del circuito se hace con 12 V que puede obtenerse a partir de pilas o de la red local, lo que es más simple, pues se puede usar el mismo toma que alimenta al proyector.
Montaje

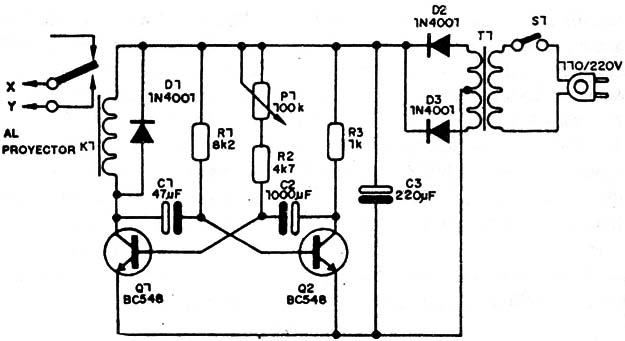

En la figura 1 damos el diagrama completo del sincronizador.

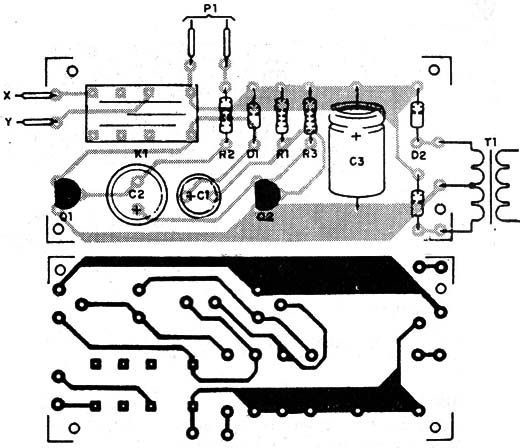

En la figura 2 damos nuestra sugerencia de placa de circuito impreso para este montaje.

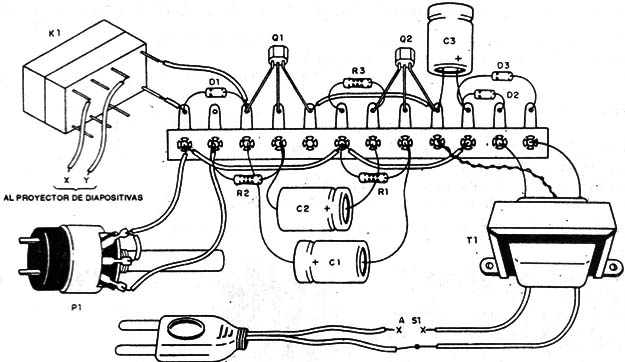

Para los que quieran realizar el montaje en puente de terminales, la disposición de los componentes aparece en la fig. 3.

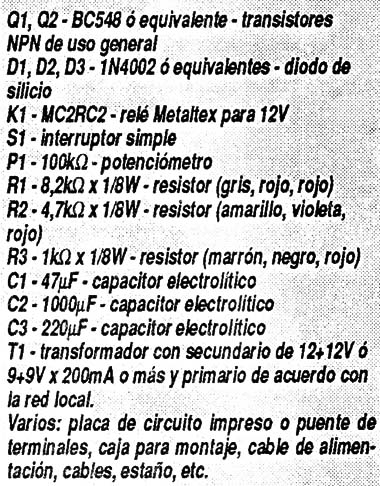

Además de los cuidados normales con la polaridad de los componentes y la posición de los transistores, haremos a continuación algunas recomendaciones adicionales principalmente sobre equivalencias.
El transformador usado es de 12 + 12 V o incluso 9 + 9 V (ya que después de la rectificación y filtrado por C3 la tensión sube) con corriente de por lo menos 200 mA. El primario debe ser acorde con su red.
Los transistores admiten equivalentes como los BC237, BC238, etc. En verdad, cualquier NPN de uso general puede ser empleado sin problemas, siempre que tenga una ganancia superior a 100.
Los capacitores electrolíticos deben tener tensión de trabajo de por 10 menos 16 V y puede experimentar con sus valores según los tiempos deseados.
El relé es DIL sensible que tiene dos contactos reversibles para 2 A, pero se pueden experimentar relés equivalentes de 12 V. Lo importante es que el relé tenga una bobina de por lo menos 150 Ω, para poder ser accionado por los transistores con una corriente que no los sobrecargue.
El potenciômetro de ajuste también puede ser alterado. Si Q1 tuviera una ganancia suficientemente alta, este potenciômetro puede tener valores mayores, como 220 k e incluso 470 k. Con esto, podemos obtener intervalos mayores sin necesidad de aumentar C2.
Los resistores son todos de 1/8 o 1/4W y los diodos son de uso general para Dl y rectificadores para D2 y D3. Usand también el sincronizador a la red
Usando los 1N4002 para todos, el lector no tendrá problemas de funcionamiento.
Prueba y Uso

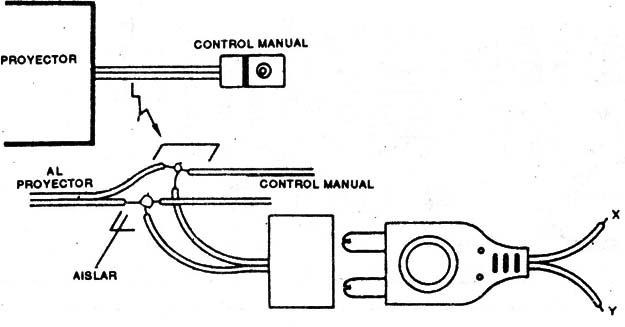

El sincronizador debe ser conectado en paralelo con control manual del proyector, como muestra la figura 4.
Después de proveer esta conexión, conecte el prode alimentación.
Antes de accionar el proyector, conecte S1 del proyector. Podrá oír periódicamente chasquidos del relé (coloque P1 en el mínimo), indicando que el mismo está funcionando. Después sólo resta hacer la conexión del proyector y verificar si el mismo funciona de acuerdo con lo esperado. Altere los capacitores, si desea otros intervalos de tiempo.
Con el sincronizador desconectado, el control manual funciona normalmente.
Por este motivo, puede hacer una derivación permanente para conectar al sincronizador.
Originale 1992 - Revisado 2017
