Un efecto de luz estereofónico, con 3 lámparas que se encienden conforme a la serial de cada canal de audio de su equipo y también con su combinación. Este proyecto permite que usted anime más sus fiestas con efectos de luz, o incluso haga una decoración diferente para su cuarto. Simple e interesante son los adjetivos que mejor se adaptan a este circuito.
Nota: este circuito funciona solamente con lámparas incandescentes.
Son tres lámparas de colores que guiñan de acuerdo con la música de su aparato de solido; no se trata de una simple luz rítmica de un canal. Son tres canales obtenidos de un aparato estéreo. Una lámpara guiña con la señal de un canal, la otra guiña con la señal de otro canal, y finalmente la tercera con la combinación.
El circuito que proponemos es tan sensible, que hasta la misma señal débil de un grabador de casete o de un walkman puede accionarlo sin problemas, y además, puede ser conectado a cualquier aparato de audio sin necesidad de adaptación alguna. Simplemente conecte la salida de este aparato en las salidas de los altoparlantes y audífonos.
Las lámparas controladas son de 25 ó 40 watts para dos canales y de 60 a 100 watts para el tercer canal.
La alimentación viene de la red local y puede hacerse tanto con 110 V como con 220 V.
Incluso los lectores todavía sin experiencia, no tendrán dificultades para montar este aparato.
Características
Potencia de entrada.......................... 10 mW a 250 watts
Lámparas controladas............. 3 (2 de 40 y 1 de 100 W)
Controles............................................ 2 (sensibilidades)
Tension de alimentación.................... 110 V o 220 V CA
Cómo funciona
Como control de potencia para las lámparas se usan dos SCR que tienen una conexión diferente, conforme podemos observar por el circuito principal. Estos SCR son conectados en serie, controlando una lámpara mayor.
Así, los dos SCR sólo podrán encender la lámpara mayor cuando están en plena conducción, lo que ocurre cuando los pulsos de entradas de los dos canales son más intensos.
En paralelo con cada SCR existen lámparas adicionales.
Así, si en uno de los dos SCR no existiera señal de excitación y permaneciera desconectado, al mismo tiempo que el otro conduce, la lámpara en paralelo con él será la que conducirá la corriente y por ser de menor potencia, se encenderá con mayor intensidad. En este momento, la lámpara de 40 watts brillará más intensamente, mientras que la de 100 W tendrá una reducción repentina de su brillo.

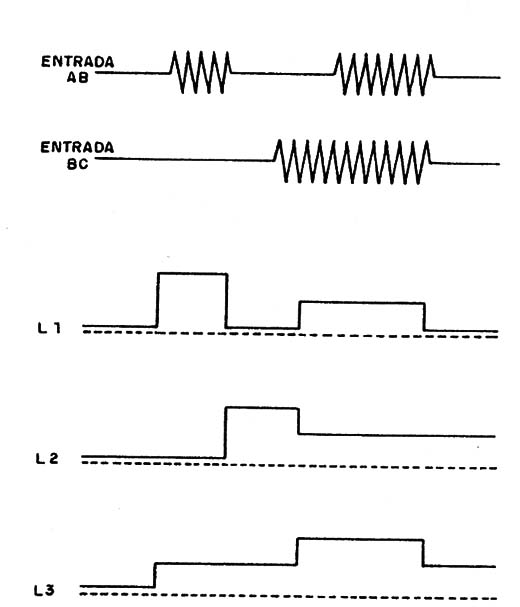

En la figura 1 tenemos curvas que muestran lo que ocurre con los brillos de las lámparas bajo diversas condiciones de señales de entrada.
Vea que en la ausencia de señal, todas las lámparas quedan en serie, encendiéndose con brillo reducido.
Capacitores en paralelo con las lámparas mejoran el desempeño del circuito, obteniéndose un brillo un poco mayor en los picos de conducción de los SCR correspondientes.
Para aislar el aparato de audio, se usan transformadores comunes. Estos transformadores también unen la baja impedancia de salida de los amplificadores, con la alta impedancia de entrada de nuestro circuito.
Junto a cada transformador, existen controles de sensibilidad que determinan los puntos de disparo conforme al volumen del amplificador o aparato de sonido.
Resistores en serie con los transformadores impiden que una excitación excesiva coloque en peligro Ia integridad de los transformadores y también “robe” mucha potencia de los equipos de audio.
Los resistores R1 y R2 deben tener valores según las potencias de los aparatos de audio conforme a la siguiente tabla:
| Potencia (watts) | R1 = R2 (Ω) |
| 0 a 5 | 22 x 2 W |
| 5 a 15 | 47 x 2 W |
| 15 a 30 | 100 x 2 W |
| 30 a 50 | 220 x 2 W |
| 50 a 100 | 330 x 2 W |
| Más de 100 | 470 x 2 W |
Montaje

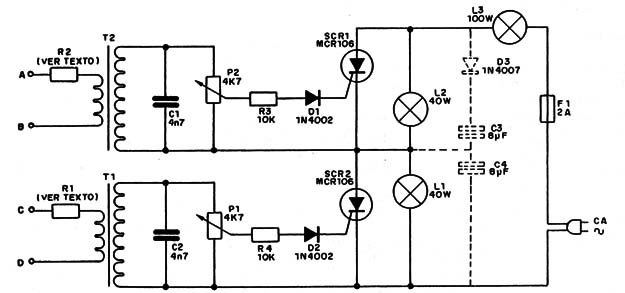

En la figura 2 damos el diagrama completo del sistema.

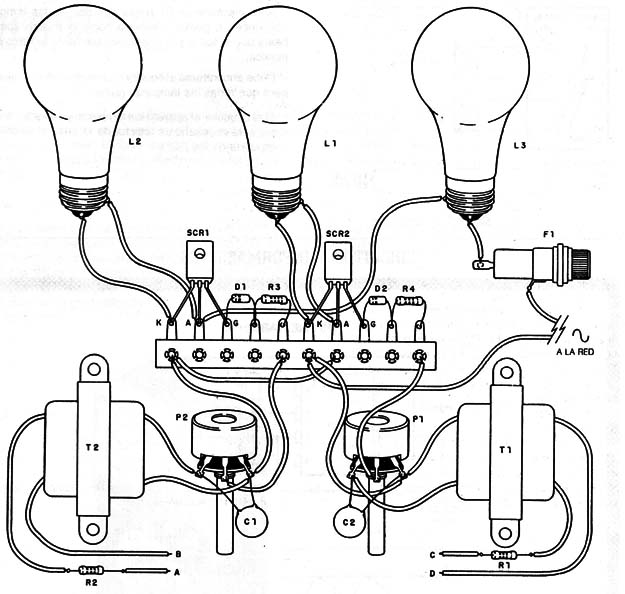

EI montaje hecho en puente de terminales aparece en la figura 3.
Se deben tener las siguientes precauciones en el montaje y obtención de los componentes:
a) Los SCR recomendados son los MCR106 para la red de 110 V o 220 V, según sea el caso. Los de la red de 110 V deben tener una tensión de pico (PIV) de 400 V y los de la red de 220 V, de 400 V. Deben ser dotados de pequeños disipadores de calor. Observar su posición en el montaje. Pueden también ser usados equivalentes como los TIC106, pero en este caso, se deben conectar resistores de 1k entre la compuerta y el cátodo (G y K) para que el disparo no ocurra sin señal.
b) Los diodos son de tipo 1N4002, 1N4004, 1N4007 o BY127. En el montaje se debe observar su polaridad.
c) Los transformadores son de alimentación con bobinado primario de 110 V o 220 V, y el secundario de 6, 9 o 12 V con corriente entre 100 mA y 500 mA. Estos componentes no son críticos y el único cuidado es con su conexión, para que no queden invertidos.
d) Los potenciómetros de control de sensibilidad son lineales o logarítmicos de valores entre 4k7 y 22 k. Se puede incorporar a uno de estos potenciômetros el interruptor general.
e) Los capacitores C1 y C2 determinan la respuesta del aparato a los sonidos graves o agudos. Con la reducción, el aparato queda sensible a los agudos y con el aumento, sensible a los graves. Se admiten valores entre 2n2 y 22n.
f) Los resistores son de 1/8 W, excepto R1 y R2, que son dados por la tabla conforme a la potencia del amplificador.
g) Las Iámparas admiten dos combinaciones:
L1,L2 = 40 watts y L3 = 100 watts
L1,L2 = 25 watts y L3 = 60 watts
Otra combinación de menor potencia es L1=L2 =5 watts L3 =15 watts
No recomendamos otras combinaciones que no sean éstas, pues el desequilibrio puede perjudicar el desempeño del sistema.
h) Los capacitores electrolíticos C3 y C4, son optativos y deben tener tensiones de trabajo de 250 V si su red local fuera de 110 V, y de 350 V por lo menos, si su red fuera de 220 V.
Además de este material tenemos el cable de alimentación, los cables de entrada, y, si el lector quiere, terminales de conexión.
Prueba y uso
Después de terminar el montaje, se puede hacer la prueba de funcionamiento.
Para eso necesita un aparato de sonido estereofónico, conectado el trilux en la salida de los audífonos o altoparlantes, como muestra la figura 4.
Coloque las lámparas en los portalámparas, y ajuste P1 y P2 para la posición mínima.
Conecte el aparato de audio a medio volumen en un programa cualquiera.
Abra inicialmente P1 hasta que dos de las lámparas comiencen a guiñar. Después haga Io mismo con P2, hasta que la tercera lámpara también guiñe al ritmo de la música.
Debe encontrarse el equilibrio correcto entre los ajustes, para que todas las lámparas guiñen.
Si al conectar el aparato las lámparas ya quedan encendidas será necesario un resistor de 1 k entre el cátodo y la compuerta de los SCR.
SCR1, SCR2 - MCR106 para 11oV o 220 V según sea su red.
D1, D2 – 1N4002, 1N4004 o BY127 - diodos de silício.
D3 - 1N4004 ó 1N4007 - diodo (opcional).
P1, P2 -4k7- potenciómetros.
T1,T2 - transformadores con primario de 110 o 220 V y secundario de 6, 9 o 12 V con 100 a 500 mA.
C1, C2 -4n7- capacitores cerámicos.
C3, C4 -8 µF- capacitores electrolíticos para 250 V (red de 110 V) o 350 V (red de 220 V).
R1, R2, -ver texto
R3, R4 -10k >< 1/8W -resistores (marrón, negro, naranja)
L1, L2 -40 W- lámparas incandescentes de acuerdo a la red local.
L3 - 100 W-.- lámpara incandescente, conforme a la red local.
F1 - fusible de 2 A.
Varios: puente de terminales, cable de alimentación, portalámparas, cables, soldadura, soporte para fusible, botones para los potenciómetros, terminales de entrada, etc.
Publicado en 1987 (revisado 2017)
