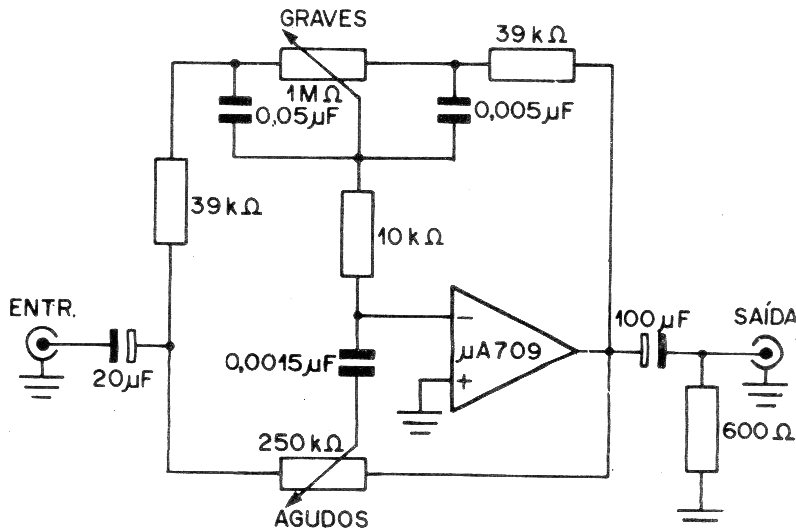

Preamplificador con control de graves y agudos (CIR4807S )



     Este circuito utiliza un amplificador operacional 709 que ya no es común. Sin embargo, la misma configuración se puede elaborar con operaciones equivalentes. La fuente de alimentación debe ser simétrica. El circuito es de una documentación de 1976.
