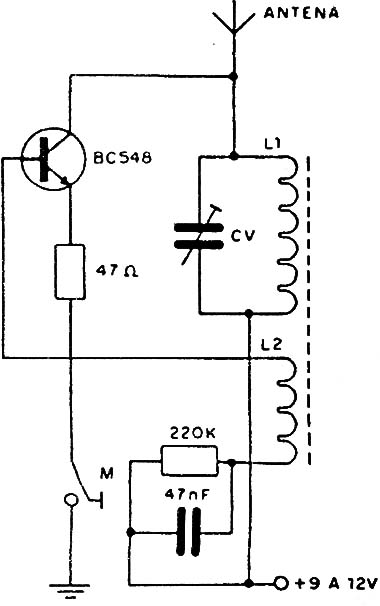

Transmisor CW (CIR390S)

Para la banda de 80 metros, L1 puede ser formada por 20 espiras de alambre 28 y L2 por 6 espiras del mismo alambre, en un bastón de ferrite de 1 cm. de diámetro con 10 cm o mas de largo. Si no hubiera oscilación, invierta las conexiones de una de las bobinas. El transistor BC548 puede ser sustituido por equivalentes y hasta por otros de mayor potencia.
