Transmisor de onda corta (CIR3079S)



    Encontramos este transmisor de corto alcance en una documentación de 1993. La bobina se enrolla en un bastón de ferrita con hilo 28. El número de espiras está en el diagrama y el condensador variable es del tipo encontrado en radios AM. La banda de frecuencias para este transmisor estará entre 3 y 10 MHz y la antena puede ser del tipo telescópico. XRF consta de 50 a 60 espiras de hilo 32 en un resistor de 100k x ½ W. Para alimentación con 12 V Q2 puede ser sustituido por un BD1235 obteniendo así mayor potencia.

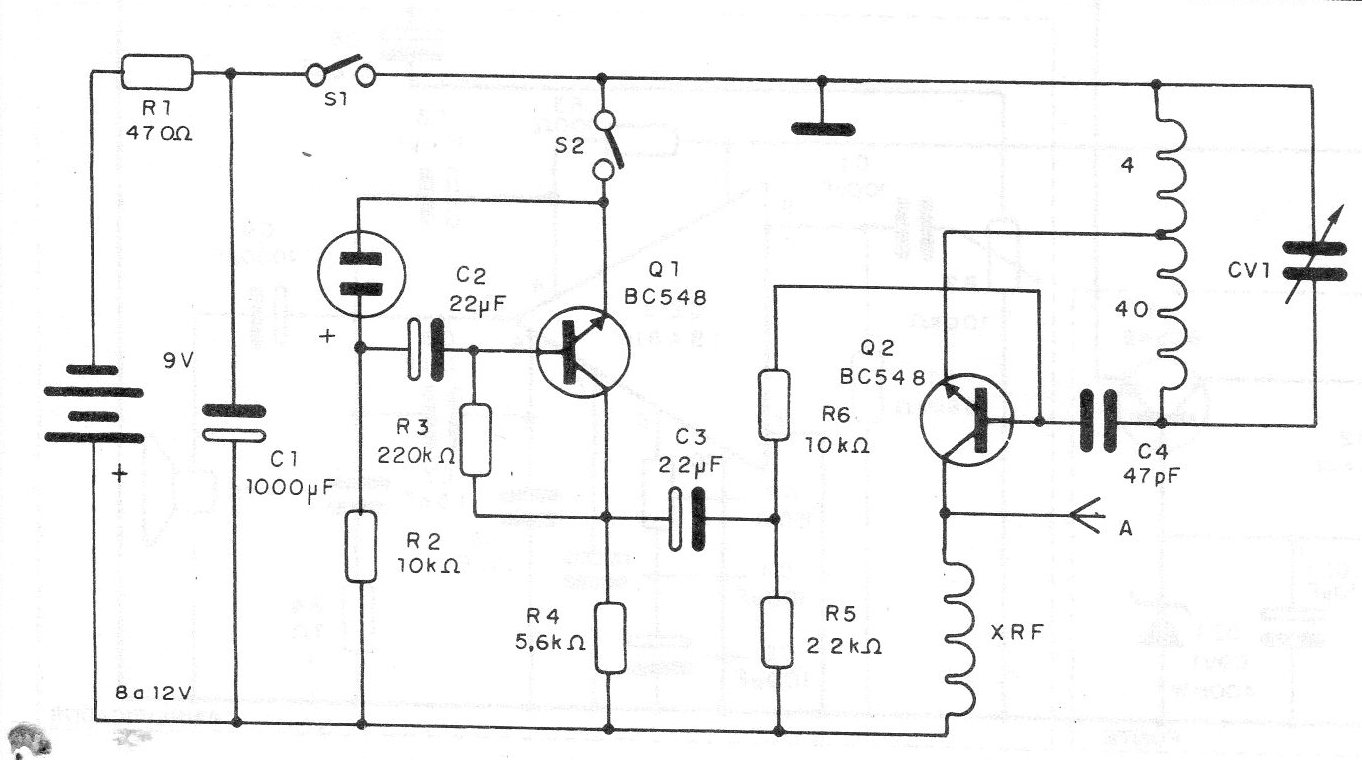

| Haga click en la imagen para ampliar |
