Sirena Unijuntura (CIR2733S)

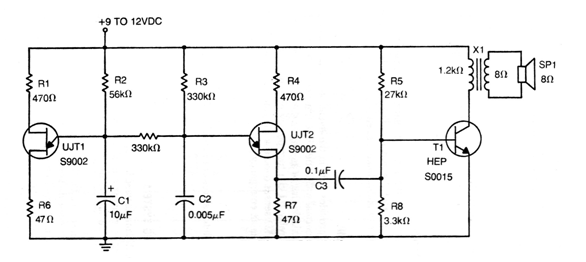

   Este circuito, de una publicación americana antigua, puede ser modificado para un mejor desempeño con componentes más modernos. Por ejemplo, en lugar del T1 original podemos usar un TIP41 y alimentar directamente un altavoz de baja impedancia sin la necesidad del transformador. Los cambios en R8 pueden ser necesarios para obtener una menor corriente de reposo. Los resistores R2 y R3 determinan el efecto sonoro, pudiendo ser alterado en una amplia gama de valores. Para la versión original utilice un BC548 en la salida y un pequeño transformador obtenido de una radio transistorizada fuera de uso.
