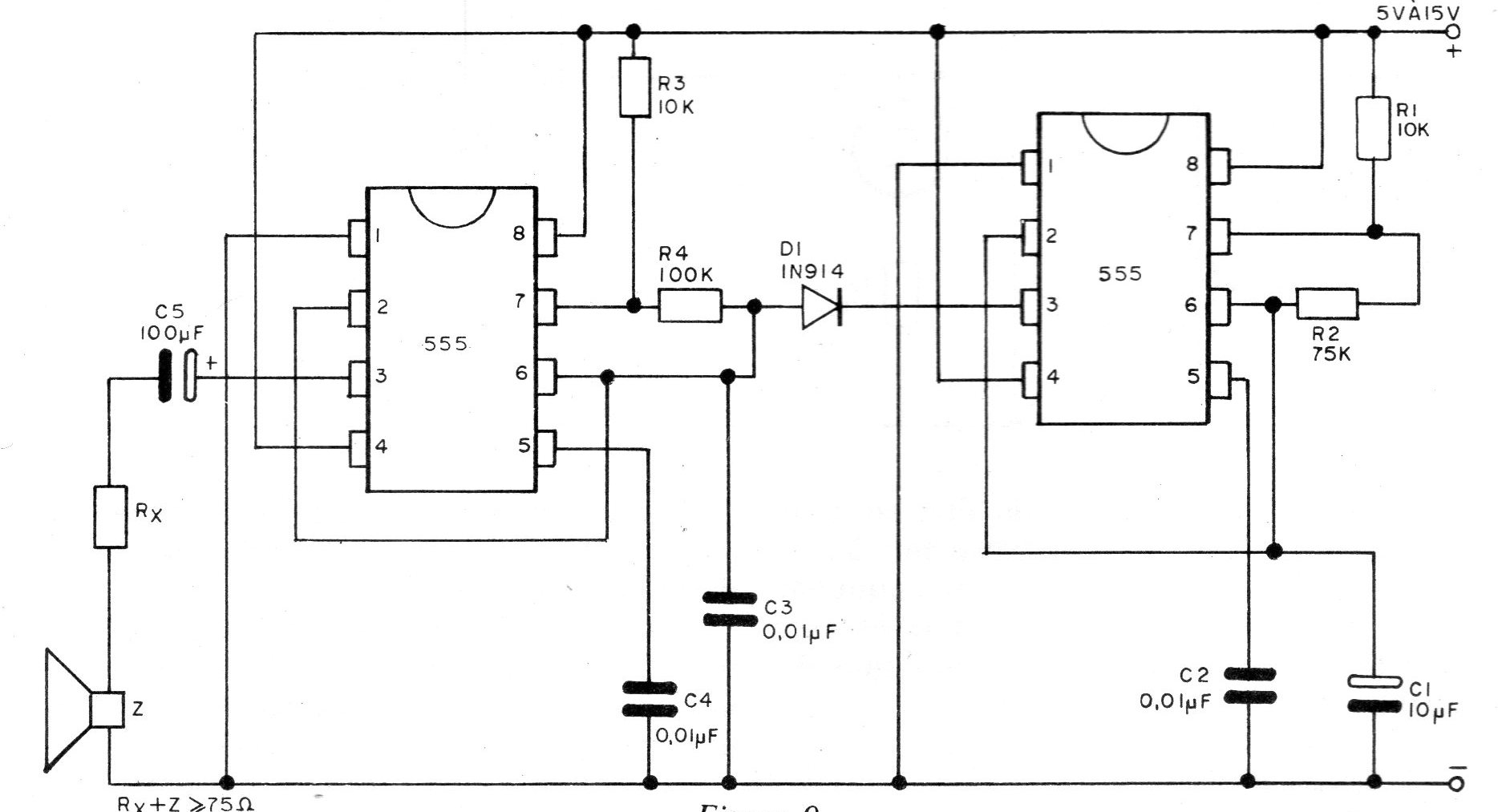

El circuito de la figura es el de una sirena de dos tonos utilizando 2 integrados del tipo 555. Este circuito es de una publicación de 1979. Mientras que el primero genera el tono fundamental en la pista de audio El otro genera una señal de muy baja frecuencia el cual modula el primer oscilador alterando la duración y la separación de los pulsos. Mientras que el oscilador de audio genera una señal de aproximadamente 800 Hz, el oscilador modulador genera una señal de 1 Hz. Por supuesto, estas frecuencias se pueden cambiar de varias maneras. Para el caso de los 800 Hz se puede cambiar el capacitor C3 o luego utilizar en lugar de R4 un potenciómetro de mismo valor, y para la señal de 1Hz, se puede cambiar el capacitor C1 o bien utilizar en lugar de R2 un potenciómetro del mismo valor. La salida de audio de este circuito se realiza de manera análoga al CIR9029, ocurriendo la mayor potencia cuando la alimentación se efectúa con 15 V y la impedancia de la carga es de 75 ohms.




| Haga click en la imagen para ampliar |
