Amplificador BTL hasta 12 W (CIR9740S)



Este circuito fue obtenido en una revista Radio Electronics americana de abril de 1980. La revista ya no existe, pero el circuito puede ser montado con facilidad, una vez que el circuito integrado sea encontrado. La fuente debe tener una corriente de al menos 1,5 A.

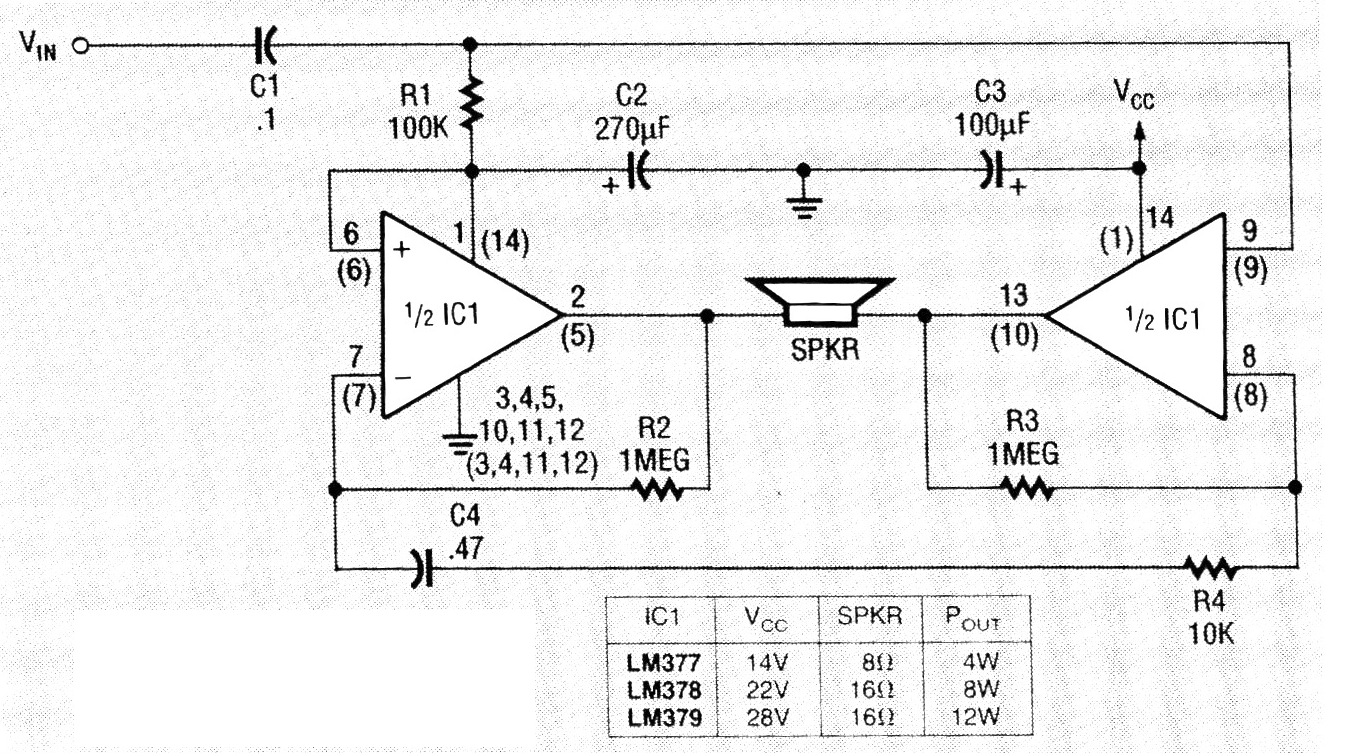

Amplificador BTL hasta 12 W
Amplificador BTL hasta 12 W | Haga click en la imagen para ampliar |
