Mini Órgano Electrónico (CIR7429S)

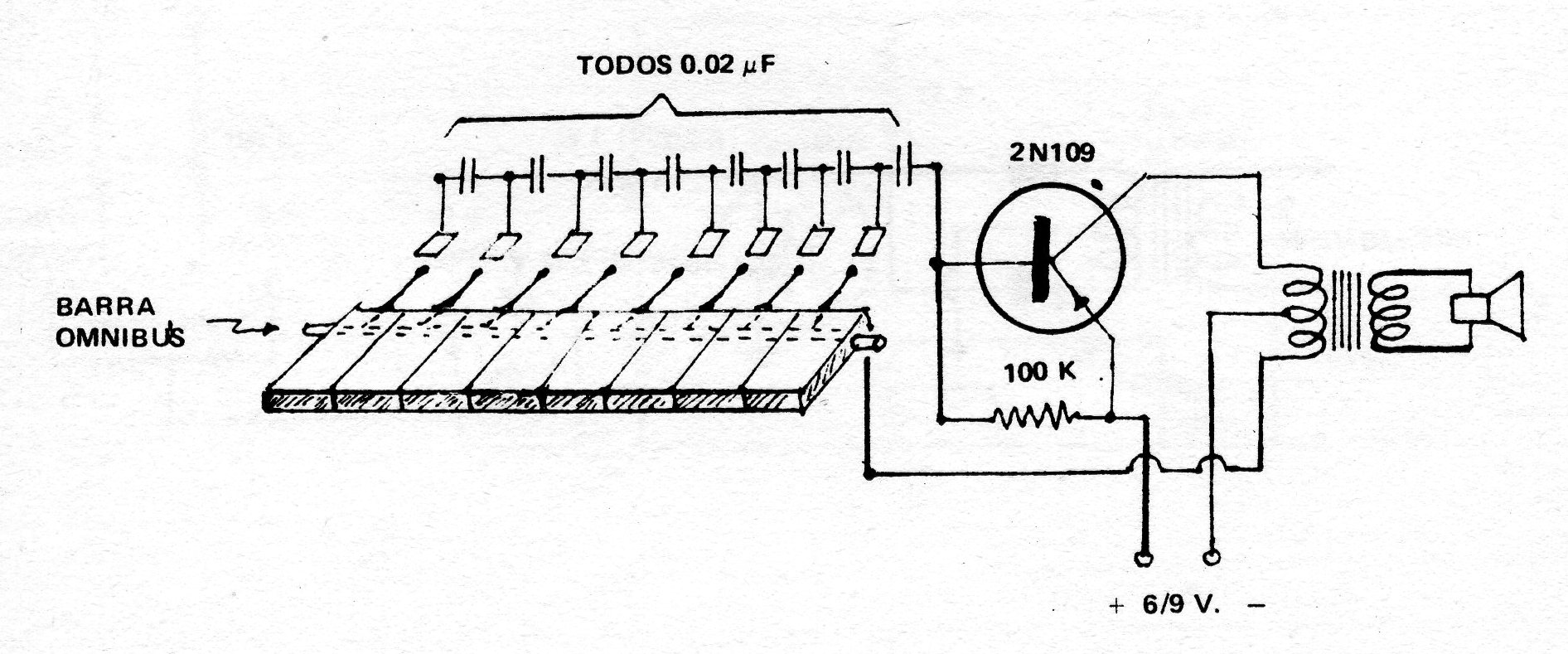

  El circuito es de una publicación de 1978 y el transistor puede ser el BC558. El transformador es de salida obtenido en radios transistorizados antiguos. La nota es dada por los capacitores, de modo que no existe una afinación. Se puede cambiar el circuito para que el ajuste sea hecho por trimpots independientes en cada una de las teclas. La alimentación puede ser hecha por pilas o fuente.




| Haga click en la imagen para ampliar |
