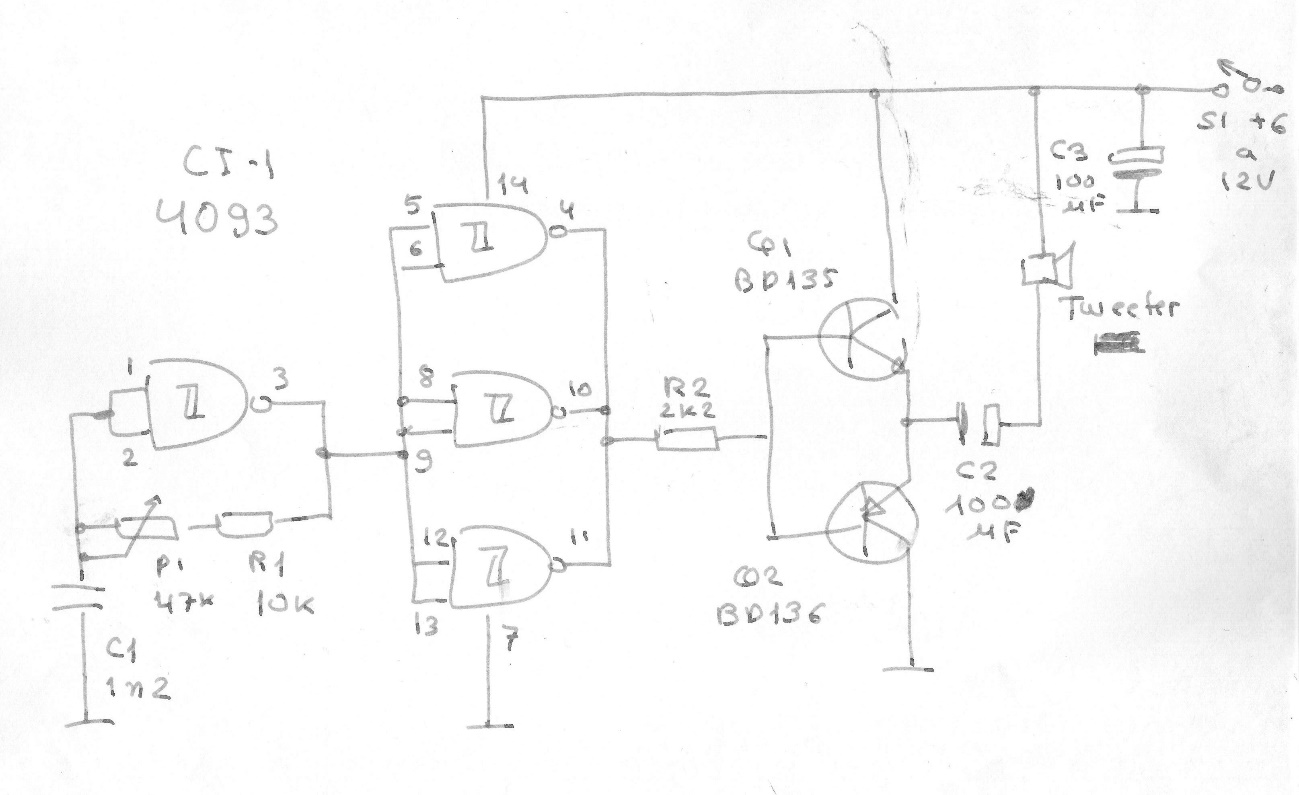

El circuito que presentamos es el de un generador de ultrasonidos de buena potencia, ya que utiliza una etapa de salida transistorizada con transistores complementarios. Este circuito, mostrado en la figura, puede alimentarse con tensiones de 6 a 12 V.




| Haga click en la imagen para ampliar |
