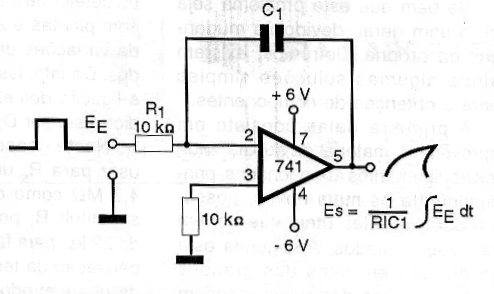

En la figura tenemos la forma simple de obtener un integrador con un amplificador operacional del tipo 741. La relación entre la tensión de salida y la tensión de entrada, en función de los componentes usados es calculada por la fórmula junto al diagrama. Observe que la fuente de alimentación debe ser simétrica y que, a partir de una señal rectangular de entrada tenemos una señal exponencial en la salida. Otros amplificadores operacionales se pueden utilizar en la misma configuración.
