Este artículo forma parte de nuestro libro gratis "Cómo utilizar el osciloscopio en el servicio de Equipos de video antiguos". Si bien los televisores analógicos ya no se fabrican, todavía hay muchos en uso, así como videocintas (VCR) y cámaras que todavía se pueden utilizar o recuperar para aplicaciones en seguridad, reproducción de cintas antiguas, demostraciones, etc. Este artículo tiene utilidad para las personas que desean utilizar el osciloscopio en el diagnóstico de problemas con estos aparatos de vídeo antiguos.
4. EXPANSOR DE BURST
El ACC precisa para su funcionamiento de una tensión DC de referencia que varía con la señal de entrada, pero que no dependa del contenido de la escena. La referencia ideal para este propósito es la señal de BURST.

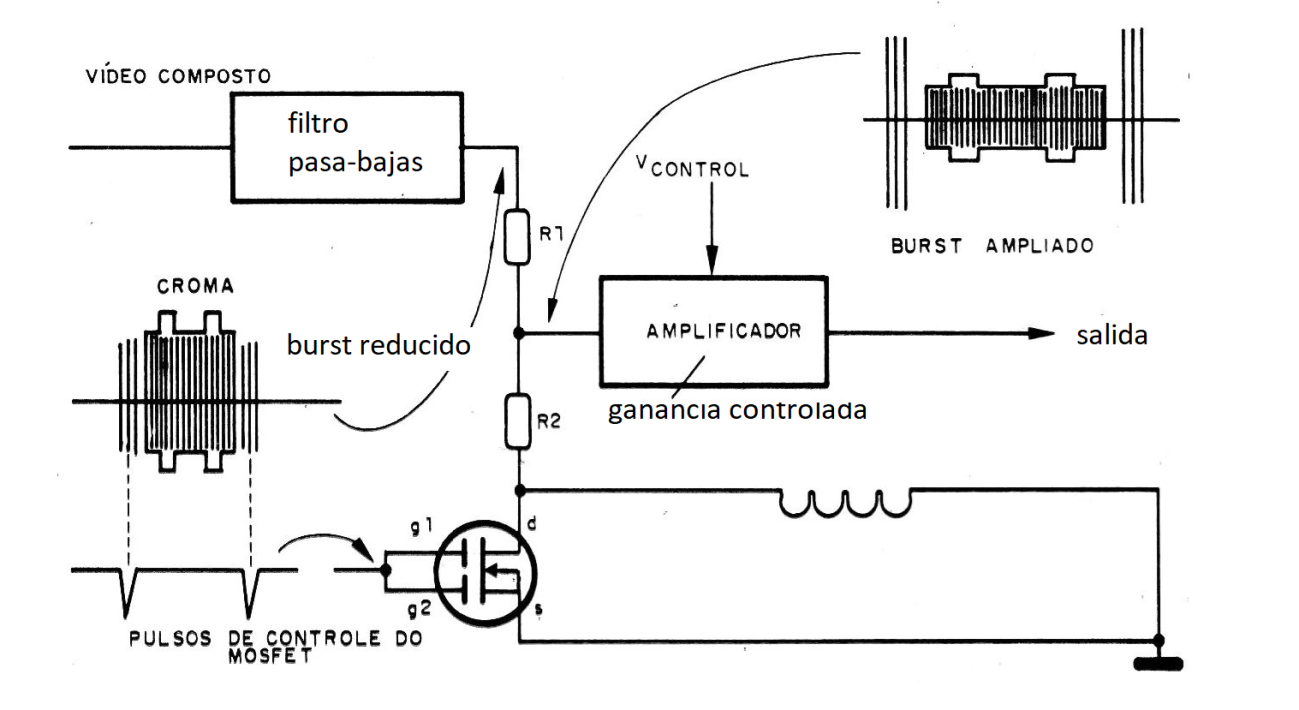

En la figura 1 tenemos el diagrama de bloques de este circuito que normalmente tiene por base un MOSFET de doble puerta que amplía la señal de BURST de modo que sobresale en la grabación.
En la reproducción esta señal pasa por un compresor.
Las frecuencias encontradas en esta etapa de un VCR son las mismas de las etapas anteriores.
5. REPRODUCCIÓN
El punto de partida de la reproducción de las señales de un VCR está en el conjunto de cabezas.

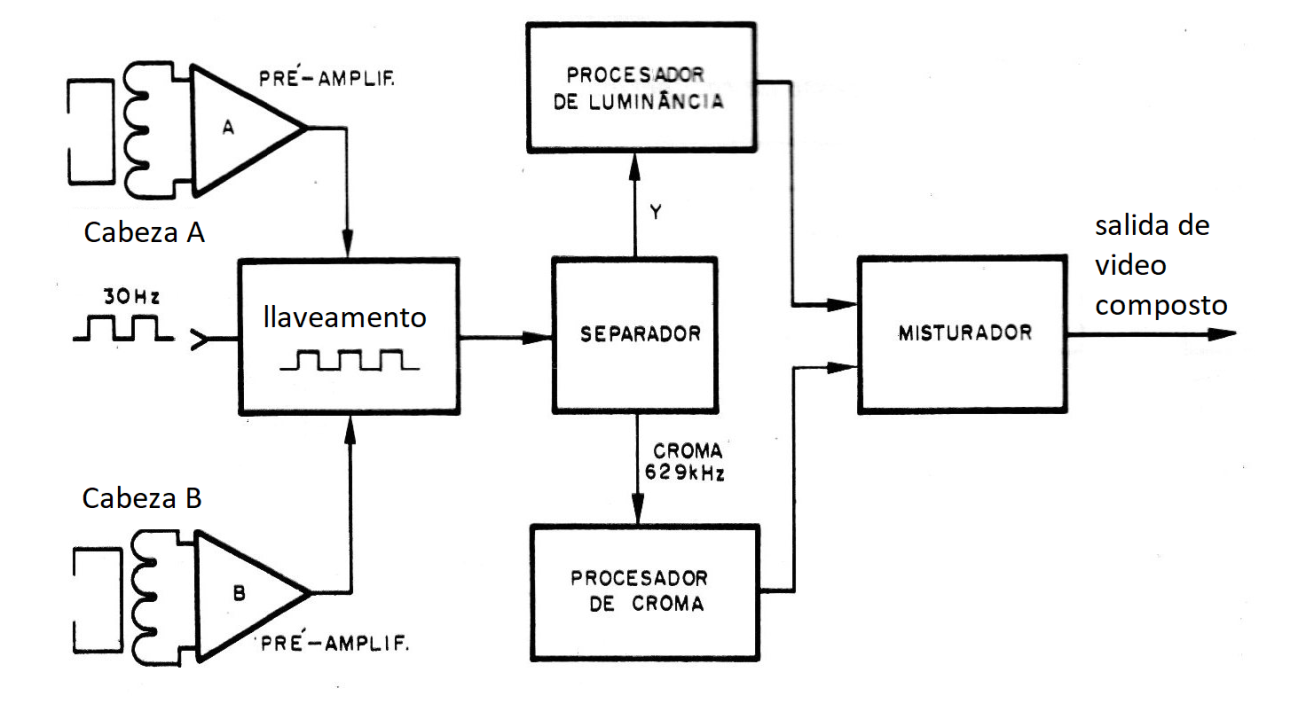

Como se utilizan dos cabezas para la lectura de la señal de vídeo, éstas deben ser activadas para tener la composición de una señal única a partir de las pistas que se leen por separado, como sugiere la figura 2.
La conmutación se realiza a una frecuencia de 30 Hz a partir de la señal rectangular.

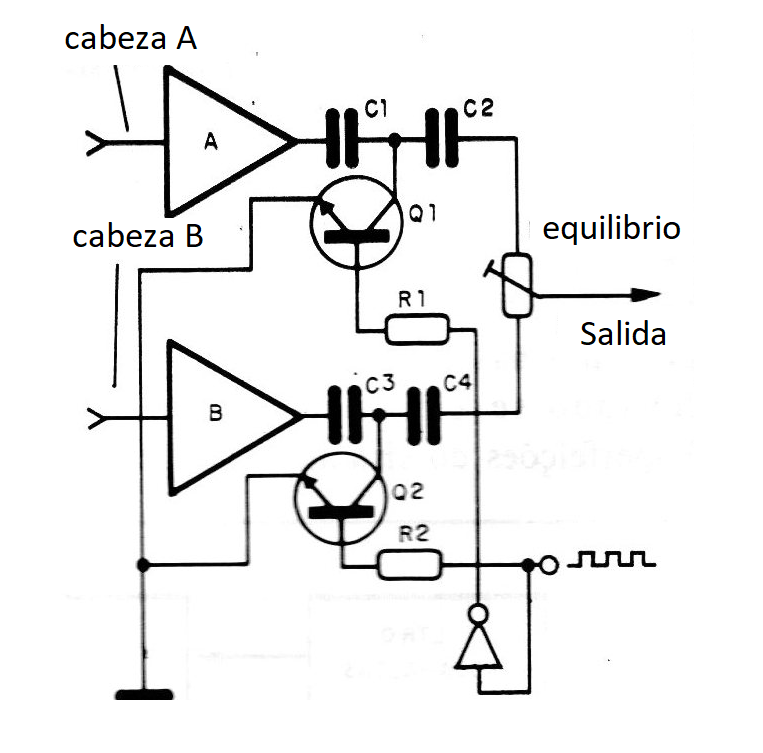

En la figura 3 tenemos un circuito típico, usando transistores para la conmutación de las cabezas de video, obteniéndose una señal única.
Las formas de onda de este circuito corresponden pues a señales de baja frecuencia (conmutación) y alta frecuencia (vídeo).

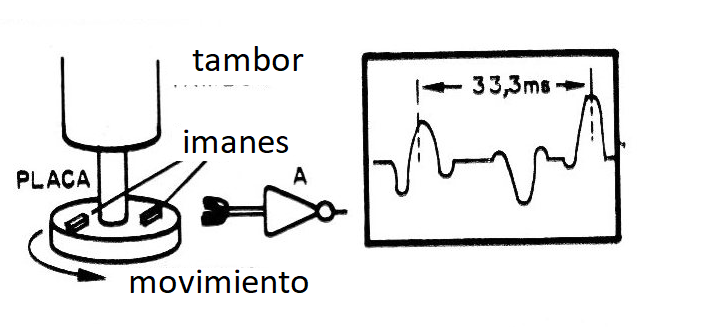

La tensión de conmutación se obtiene de dos pequeños imanes presos a la cabeza grabadora que al girar induce por su paso en una bobina captadora la señal de sincronismo.
En la figura 4 tenemos la señal en cuestión que se puede observar en el osciloscopio con la forma de onda típica.

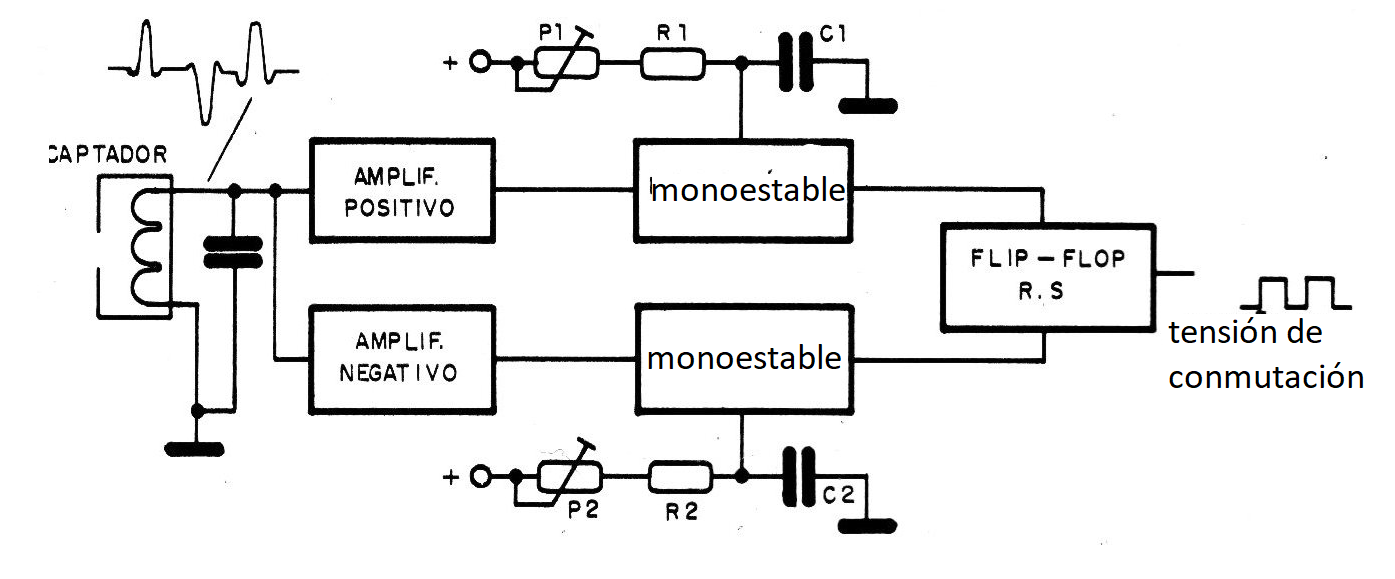

Esta señal pasa por un circuito de conmutación que tiene un diagrama de bloques típico que se muestra en la figura 5.
En este circuito existen, ajustes de fase para las dos cabezas que pueden ser cambiados de modo a obtener la señal final con el 50% del ciclo activo.
6. RECUPERACIÓN DE LA SEÑAL DE LUMINANCIA

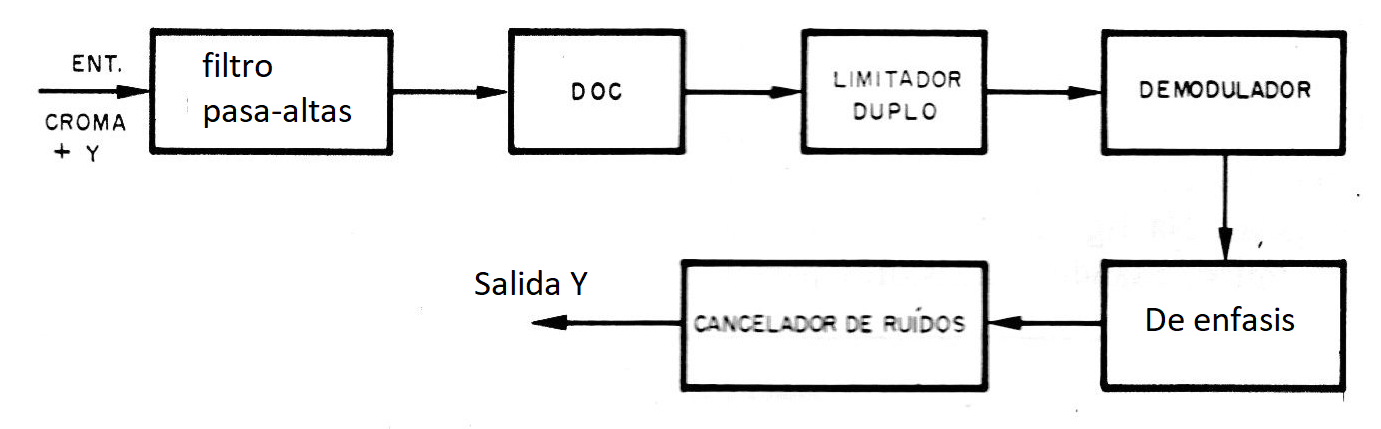

La señal "Y" se graba según el proceso que vimos al principio de esta lección, debiendo ser obtenido en su forma original a partir de un sistema "inverso" como muestra el diagrama de bloques de la figura 6.
La señal se obtiene en 629 kHz y después de pasar por un filtro de paso alto, sólo se obtiene el Y-FM. Después tenemos la etapa DOC (Drop Out Compensation), o de compensación de fallas en la señal.
El DL (Double Limitter System), tiene por finalidad eliminar los problemas que ocurren en la transición rápida de escenas oscuras a claras.
Viene luego el demodulador donde se recuperan las informaciones de luminancia y la etapa de de énfasis que compensa la prefase de la grabación.
Al final tenemos el cancelador de ruidos, cuya finalidad es cortar los componentes de ruido de alta frecuencia que estén presentes en la señal.
7. REPRODUCCIÓN A LA SEÑAL DE CROMINANCIA

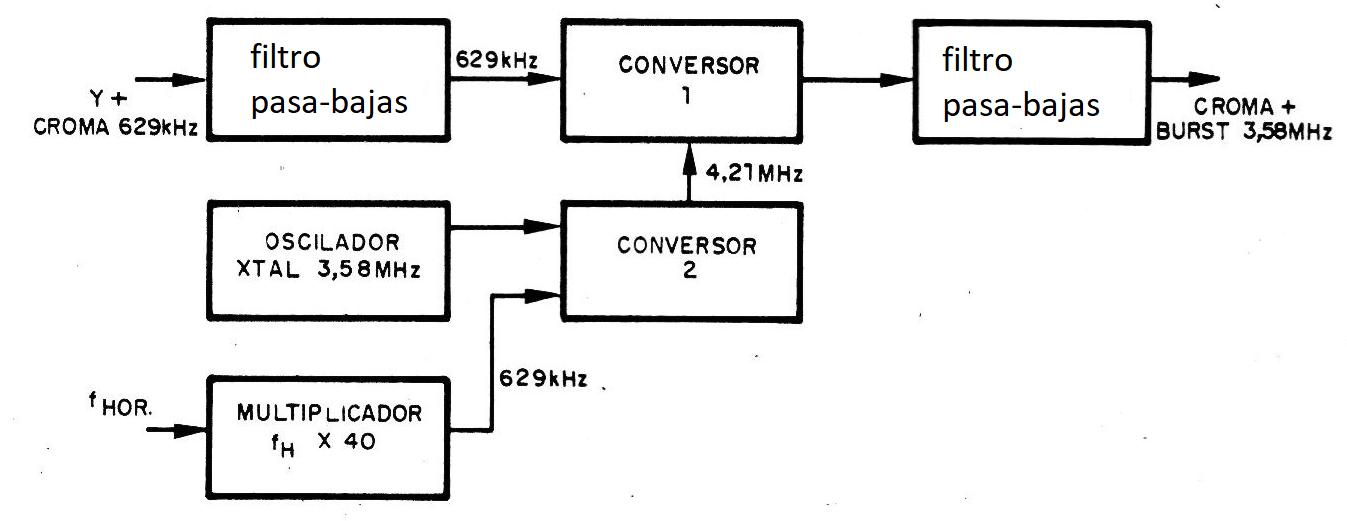

En la figura 7 tenemos un diagrama de bloques que muestra el proceso de recuperación de la señal de crominancia en un VCR en el sistema NTSC.
Las diferencias en relación al sistema PAL están en las frecuencias, ya que en el PAL-M tenemos el empleo del cristal de 3,577578 MHz que es resultante de la suma de 3,575611 MHz (subportadora de crominancia) con 1967 Hz (correspondiente a la frecuencia horizontal dividido por 8).
En este diagrama tenemos las diversas frecuencias que se pueden ver en el osciloscopio.
La señal de sincronismo horizontal se obtiene a partir de la señal compuesta de luminancia recuperada de la cinta.
En la grabación además de la señal de 629 kHz tenemos también una señal de 3,58 MHz generada por un oscilador local.
El APC (Automatic Phase Control) garantiza la fase y la frecuencia correctas para la señal de crominancia recuperada de la cinta.
Esto es necesario con el fin de compensar pequeñas variaciones que ocurren debido al sistema mecánico.
La señal de frecuencia fija de 3,58 MHz se aplica al comparador de fase junto con la señal de BURST también en 3,58 MHz, extraída de la señal de crominancia recuperada de la cinta.
Si hay alguna variación en la frecuencia de la señal de crominancia, es detectada por el comparador de fase y compensado. Este sistema garantiza la producción de una señal bastante estable incluso teniendo en cuenta las pequeñas imperfecciones del sistema mecánico y de la propia cinta.
El VCO (Voltage Controlled Oscillator), genera una señal de 160 veces mayor que la frecuencia horizontal, el cual dividido posteriormente por 40 resulta exactamente en los 629 kHz.
Observe estas frecuencias al proceder al análisis usando el osciloscopio.
La frecuencia del VCO es capturada con la ayuda de un comparador de fase que recibe dos señales de frecuencia horizontal, uno del propio VCO vía divisor por 160 y otro por el separador de sincronismo.
CONCLUSIÓN
La variedad de frecuencias y formas de onda es mucho mayor en las etapas de vídeo ofreciendo así un amplio campo de trabajo para el técnico que disponga de un osciloscopio y desee usarlo con toda su potencialidad.
Básicamente el técnico debe saber qué forma de onda y frecuencia encontrar en cada punto del circuito y también debe ser capaz de rehacer las trayectorias de las señales tanto en la condición de grabación y de reproducción de un VCR.
Utilizando el osciloscopio como un seguidor de señales, el técnico puede llegar fácilmente a cualquier anormalidad de funcionamiento.
Como hemos visto, sin embargo, es necesario que el técnico sepa cómo funciona el aparato analizado para poder hacer cualquier tipo de diagnóstico en función de una forma de onda anormal encontrada en un punto cualquiera.
De nada sirve ver una forma de onda si no es posible interpretarla.
¿Qué tipo de deformaciones puede ocurrir con las fallas, qué tipo de fallas ocurre por una determinada deformación?
Estas son algunas preguntas que necesitan ser respondidas en estos casos y que no dependen solamente del conocimiento del uso del osciloscopio.
TRANSMISORES DE TV ANALÓGICA
La diferencia básica entre un transmisor que trabaja con señales de audio solamente y uno que trabaja con la transmisión de señales de vídeo es el rango de frecuencias de modulación.

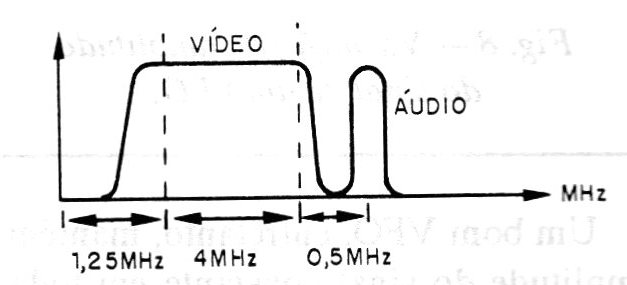

El transmisor de vídeo trabaja con señales en una banda mucho más ancha, que corresponde justamente a la señal de vídeo y la señal de audio, como muestra la figura 8.
La verificación de un transmisor de este tipo puede ser hecha de la misma forma como describimos en el análisis de las etapas de un televisor, con la diferencia que la señal en la salida del aparato tiene mucha mayor intensidad.
También podemos utilizar un eslabón de captación para verificar la presencia de esta señal, siempre recordando que el circuito debe estar apto para responder a las altas frecuencias de la señal.
De esta forma, para el canal 2, el osciloscopio debe ser capaz de visualizar señales hasta 60 MHz para que tengamos una idea de lo que pasa en un transmisor de vídeo.
CONCLUSIÓN
Operar con señales de RF de transmisores y un osciloscopio implican algunos cuidados especiales.
Además de las providencias involucradas tenemos la propia frecuencia elevada.
De esta forma una punta indebida para el osciloscopio o un cable o conexión deficiente pueden deformar la señal a ser analizada.
Las puntas usadas deben ser de baja capacitancia y el acoplamiento debe ser hecho siempre de modo que no haya interacción entre los circuitos, o sea, que el osciloscopio no cargue el circuito analizado, o que el descasamiento de impedancia afecte la forma de la señal analizada.
La propia potencia de las etapas también consiste en un peligro, principalmente en los equipos valvulados donde tensiones muy elevadas pueden estar presentes.
Antes de conectar el osciloscopio a cualquier punto de un transmisor, verifique cuál es el orden de magnitud de la tensión de RF presente e incluso de polarización del paso.
Parada siempre de la posición máxima atenuación en el control de sensibilidad.
Si funciona con tensiones elevadas asegúrese del aislamiento de todos los puntos del circuito de medida.
De preferencia las pruebas que no necesitan de conexión directa al osciloscopio en los circuitos de altas frecuencias, pues ellas son siempre más seguras y tienen menor posibilidad de cargar los circuitos analizados.
