Con este circuito es posible utilizar un LED común como foto-sensor para radiación modulada, en un enlace óptico, por ejemplo. La frecuencia máxima es del orden de algunos cientos de kilociclos y la sensibilidad máxima depende del color del LED.
Para mayor sensibilidad y directividad, el LED se debe instalar en un tubo opaco con una lente convergente. La ganancia depende de R3 que puede ser reemplazado por un potenciómetro de igual valor o mayor.
P1 ajusta el punto de funcionamiento y el transistor de efecto de campo también admite equivalente. Observe que la fuente no es simétrica y puede tener valores entre 9 y 15 V.

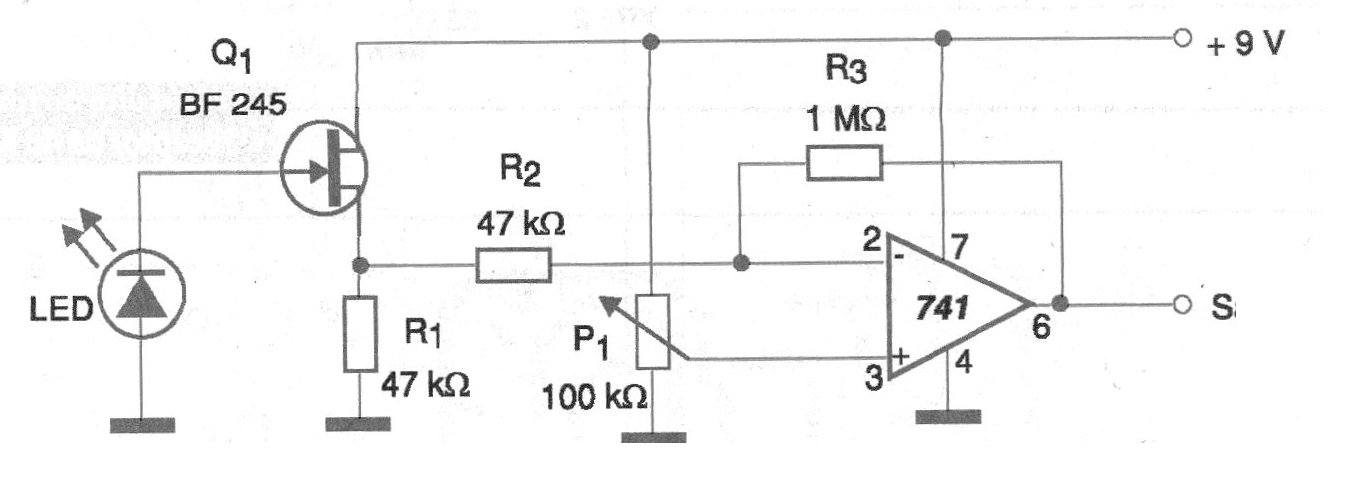

En la figura 1 tenemos el diagrama completo del receptor.

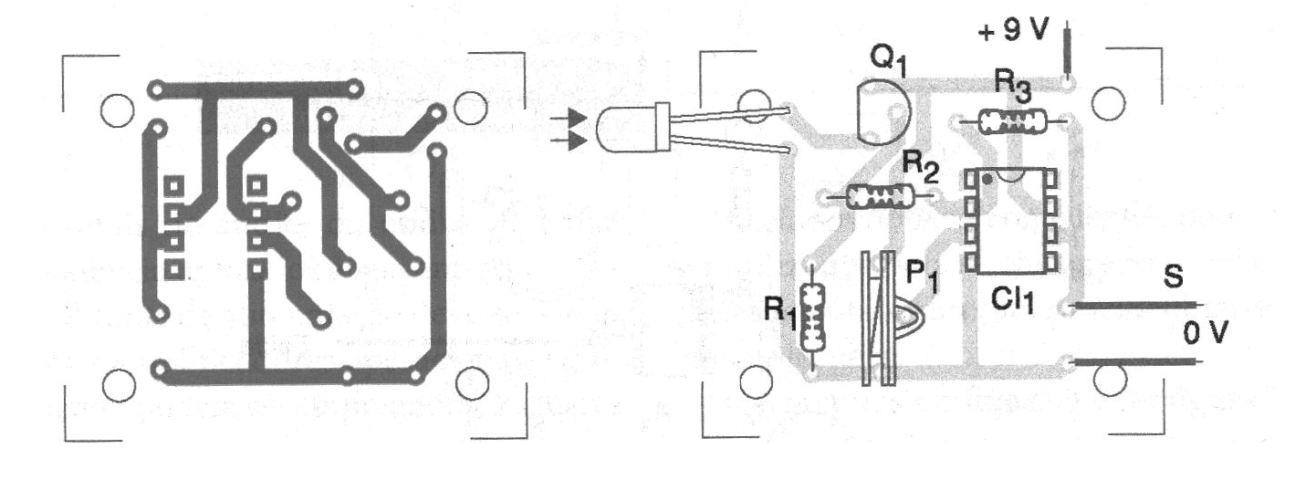

En la figura 2 tenemos una sugerencia de placa de circuito impreso.
En el montaje, observe la polaridad del LED.
Lista de material
CI1 – 741 – Amplificador operacional
Q1 – BF245 – FET de juntura – JFET
LED – LED común
R1, R2 – 47k x 1/8 – Resistor
R3 – 1 M x 1/8 W – resistor
P1 – 1 k – trimpot
Vários:
Placa de circuito impreso, hilos, etc.
