Indicador de tensión digital (CIR25359S)

Written by: Newton C. Braga
Category: Banco de circuitos

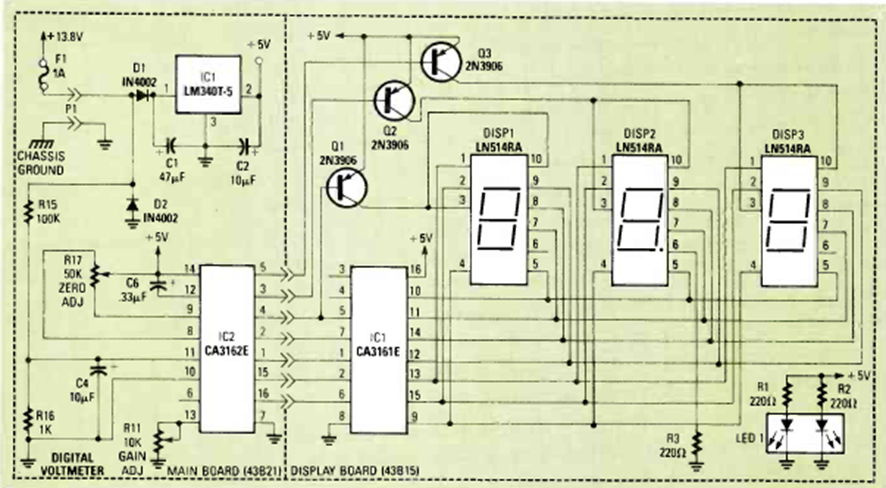

Este indicador con los circuitos integrados CA3162E y 3161E apareció en la edición de julio de 1990 de la revista Radio Electronics. El circuito puede utilizarse como base para diseños de 3 dígitos.




| Clique na imagem para ampliar |
