Voltímetro de baja potencia JFET (CIR25594S)

Written by: Newton C. Braga
Category: Banco de circuitos

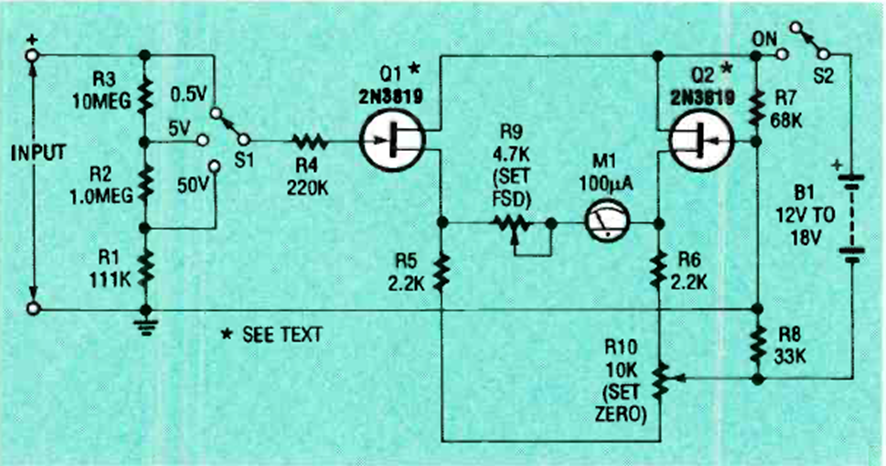

Encontramos este circuito en la edición de abril de 1993 de la revista Electronics Now. Se puede utilizar prácticamente cualquier JFET de propósito general. La alimentación proviene de pilas (2 9V).




| Clique na imagem para ampliar |
