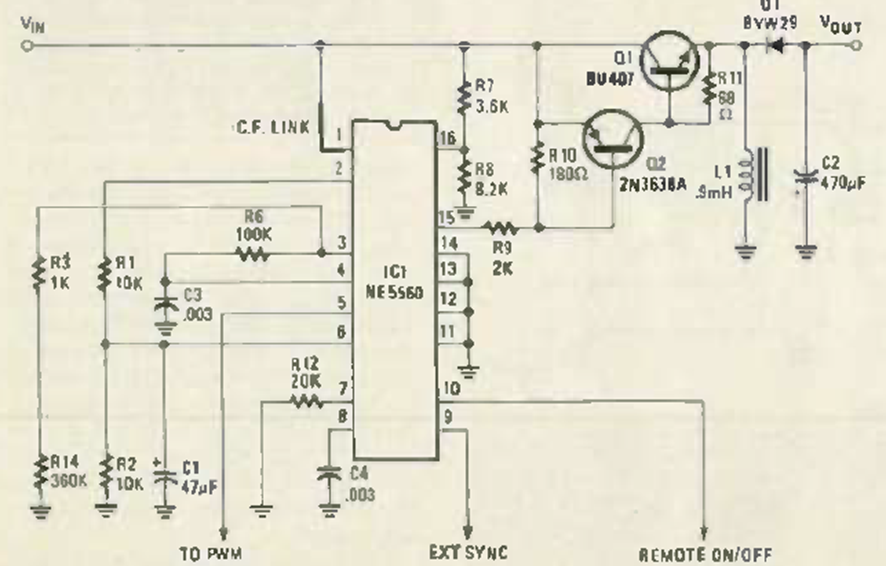

La salida de este circuito que utiliza el NE5560 tiene la polaridad opuesta al voltaje de entrada. El circuito procede de una revista de Radio Electronics de febrero de 1980. El transistor de potencia debe estar equipado con un radiador de calor.
