Alarma de aproximación (CIR24043S)

Written by: Newton C. Braga
Category: Banco de circuitos

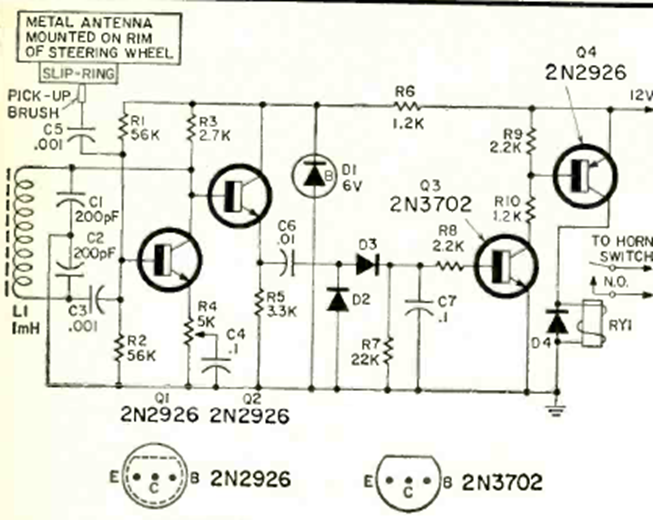

Este circuito de alarma de aproximación se encontró en Radio Electronics en septiembre de 1970. La bobina de 1 mH está enrollada en una varilla de ferrita. El relé es sensible a 12 V.




| Clique na imagem para ampliar |
