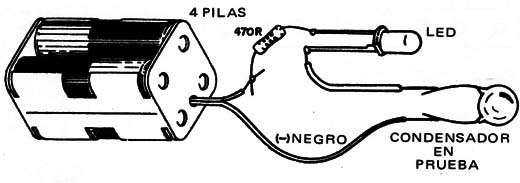

EI método que indicamos sirve para comprobar si un capacitor está en corto, es decir, si el dieléctrico está estropeado debido a sobrecargas que han perdido sus propiedades. Fig. 1.
Si el LED se enciende, el capacitor no está bien; si permanece apagado podrá ser correcto.

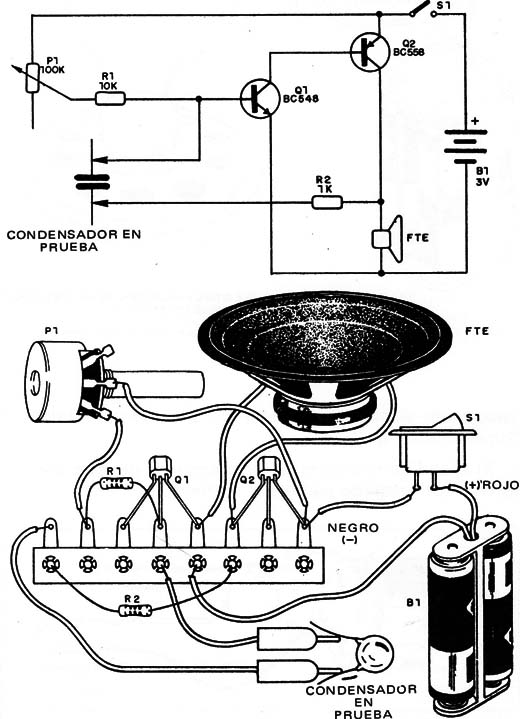

Un método para capacitores comprendidos entre 10 nF (.01 F) y 500 nF (.05 F) es el mostrado en la fig. 2.
Si el capacitor está bien, el oscilador entra en funcionamiento, emitiendo un pitido que se puede regular con el potenciômetro. Cuanto mayor sea el valor de la capacidad, más baja (graves) será la frecuencia del sonido.
Observará en equipos antiguos que los capacitores de papel envejecen, perdiendo las propiedades que permiten su uso, debido a la humedad que absorben del ambiente y a que se secan por el calor.
Otro sistema para comprobar un capacitor mediante un multímetro es el siguiente:
Capacitores cerámicos o de poliéster

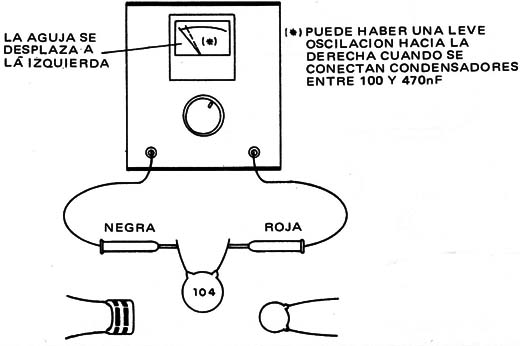

Colocando las puntas del instrumento en los terminales del capacitor, la aguja no debe marcar cero o baja resistencia, pero sin detenerse totalmente en la izquierda (resistencia máxima). Fig. 3.
Si la aguja se va a fin de escala (resistencia cero) el capacitor está en corto y no debe ser usado. Desgraciadamente, si el capacitor está abierto, que también es una forma de estropearse, esta prueba no Io revela.
Capacitores electrolíticos

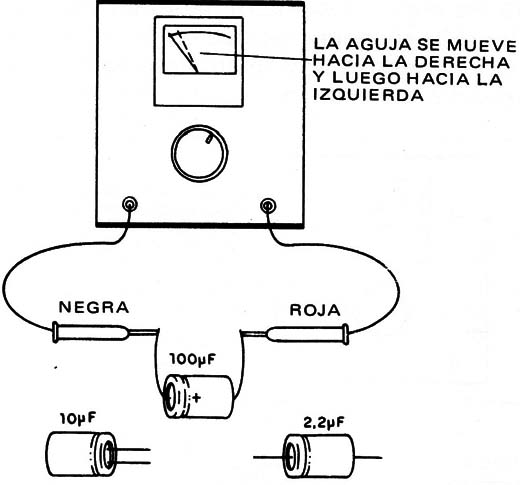

Colocando las puntas de prueba en un electrolítico a partir de 1 µF, ocurre que éste se carga. La aguja del instrumento se moverá entonces rápidamente hacia Ia derecha (tanto más cuanto mayor sea la capacidad del capacitor) pero enseguida vuelve al inicio de la escala (infinito). Invirtiendo el capacitor y repitiendo la misma prueba debe ocurrir Io mismo. Fig. 4.
Si no ocurre nada, el capacitor está abierto, o si la aguja se va hasta el final de escala y no vuelve, esto indica que está en corto, no debiendo entonces ser usado.
