No hace falta decir quela reproducción de graves en amplificadores comunes para autos no es de las mejores, contribuyendo a ello la acústica pobre del ambiente en cuestión. Para mejorar la reproducción de los graves, con un rendimiento de por lo menos 48 watt de potencia, proponemos un booster que sin duda proveerá esos hermosos bajos que solamente los sistemas domésticos de altísima potencia pueden dar. Usando sólo un integrado y dos transistores, este booster reforzará los graves por debajo de los 200 Hz en una proporción que lo sorprenderá.
Ya hemos hablado en otras ocasiones sobre el hecho de que la acústica de un auto es desfavorable a la reproducción sonora de diversas gamas.
En el caso específico de los graves, además de la acústica, contribuye también, a la reproducción pobre, el uso de parlantes no muy pesados y una ecualización que no siempre es suficiente de las frecuencias más bajas. Incluso con ecualizadores accionados en esta banda a toda ganancia, aún así los graves en los autos, en general, son inferiores a los graves obtenidos en un buen audio doméstico.
Sin embargo, con un buen amplificador de refuerzo podemos recuperar los graves perdidos, proveyendo toda esa potencia de bajas frecuencias a un parlante pesado con un booster de 48 W.
Observe que además del refuerzo de los graves tendrá una suplementación de potencia para su audio, lo que puede ser muy interesante y agradable.
Teniendo en cuenta que en las bajas frecuencias el oído tiene mayor dificultad de hacer la separación de canales que caracteriza un sonido estéreo, nuestro booster mezcla las señales de los dos canales en un refuerzo único.
Como se trata de un montaje bien compacto, este aparato puede ser fácilmente agregado a su audio apenas con el agregado de un alto-parlante pesado independiente.
Características del circuito
Potencia RMS de graves: 48 watt
Faia de tensiones de alimentación: 6 a 18V
Distorsión armónica total: 0,2% (10 W en 20 kHz)
Frecuencia de transición para C1= C2 = 82 pF: 200 Hz
Frecuencia de transición para 01 = C2 = 39 nF: 400 Hz
EI circuito

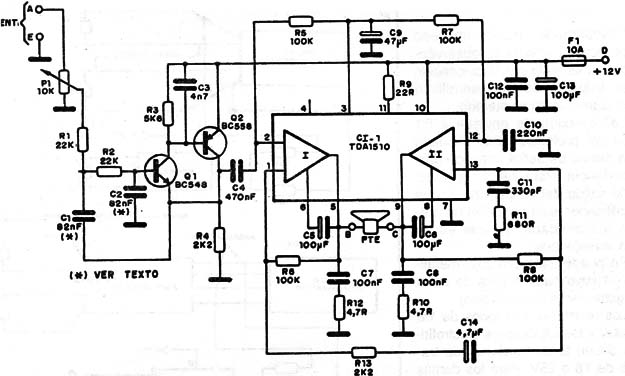

En la figura 1 damos el diagrama esquemático del circuito, donde puede observar que la etapa de entrada está formada por dos transistores en una configuración “filtro pasabajos" en que la fuerte alimentación a través de C1, en conjunto con C2, determina la banda de frecuencias pasante.
El corte puede ser dado por la fórmula aproximada:
C1=C2=105/fc
Donde el valor de C1 y C2 se obtiene en µF y la frecuencia en Hz..
P1 es un control de volumen que permite regular el refuerzo de los graves. La señal se puede retirar a partir de la salida del parlante del amplificador ya existente, o si fuera de refuerzo, de la salida común del pasacassette o radio.
La señal del filtro pasabajos se lleva a un amplificador integrado TDA1510.
Este integrado posee dos amplificadores que tanto pueden funcionar de modo independiente, proveyendo en 12V – 15 watt por canal en carga de 2 ohm, como en puente, en una versión mono con 48 watt de potencia sobre una carga de 4 ohm.
En nuestro caso, como tenemos el refuerzo de un canal común, usamos la versión en puente, donde cada amplificador amplifica la señal con una fase diferente (opuestas) de modo que tenemos el cuádruplo de la potencia normal en una carga de 2 ohm.
Como en estas condiciones la disipación sería excesiva, optamos por una carga de 4 ohm, caso en que tenemos más del doble de la potencia, que es suficiente para la mayoría de los casos. Observamos en la salida de cada amplificador los filtros C7/R12 y C8/R10, que mantienen la impedancia en la faja de frecuencias de operación.
Como la potencia disipada es elevada, el circuito integrado debe ser montado en un buen disipador de calor.
Montaje

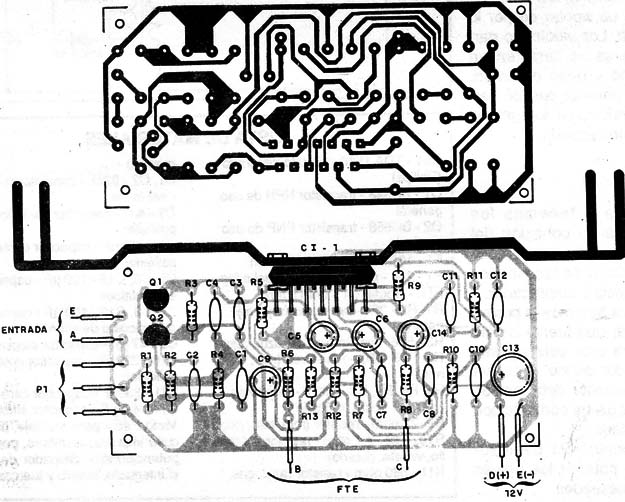

La placa de circuito impreso aparece en la figura 2, observándose el espacio para la colocación de; disipador de calor, atornillado directamente en ei integrado.
La conexión de entrada a P1 debe ser preferiblemente blindada si la fuente de señal fuera de baja impedancia, Para retirar la señal de la entrada del altoparlante de un amplificador, esta conexión no precisa ser blindada, ya que es de baja impedancia.
Se puede usar una caja metálica, en cuyo caso servirá de tierra (negativo de la alimentación).

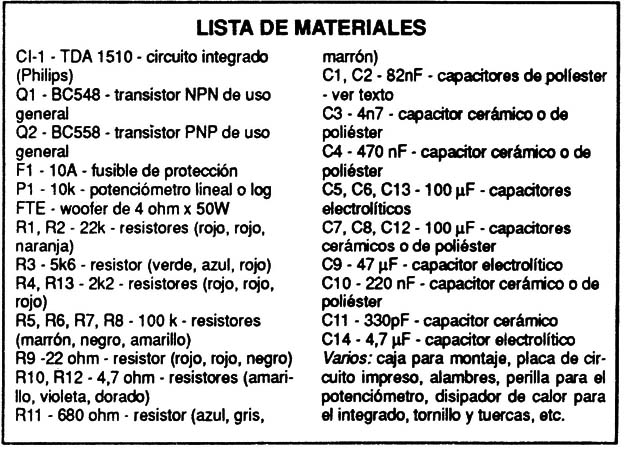

Los resistores son todos de 1/8 ó 3/4W y tos capacitores electrolíticos deben tener tensiones de trabajo de 16 o 25V. Para los demás capacitores podemos usar los tipos cerámicos o de poliéster.
El fusible F1, de 10A, puede ser de tipo que se encuentra comúnmente en radios y pasacassettes y el propio cable de conexión al positivo de la bateria.
Muy importante para e! buen desempeño del aparato es la elección del parlante, que debe ser un woofer de por Io menos 50 watt. Los woofers o parlante de graves se caracterizan por su tamaño y peso del imán.
Solamente un parlante pesado permite que se refuercen lós gravesen la proporción deseada.
Instalación
En la figura 3 tenemos tos modos de hacer la conexión del reforzador de graves en un auto que tenga radio o pasacassettes de buena potencia y amplificador.

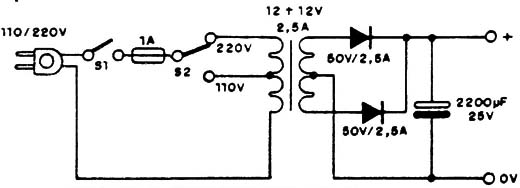

En la figura 4 tenemos la posibilidad de montar una fuente de alimentación para usar este sistema con el audio doméstico. Observe que et transformador debe ser de por lo menos 2,5A de corriente con 12V de secundado.
Et potenciômetro P1 debe ser agostado para obtener los graves en Eos niveles deseados.
