Este artículo es antiguo, de 1976, pero como utiliza componentes comunes todavía hoy, puede ser montado con facilidad. Se trata de un preamplificador con mezclador de 3 transistores para micrófonos e instrumentos musicales.
El transistor BC549 puede ser analizado como la "versión plástica" o SOT54 del transistor BC109, cuyo bajo nivel de ruido lo hizo popular en los circuitos de entrada de audio. Nuestro preamplificador mezclador utiliza un transistor BC549 en cada entrada para proporcionar una cierta ganancia de señal lo que da mayor versatilidad al circuito, proporcionando la posibilidad de amplificación de la señal lo que no es posible con los mezcladores pasivos.
Así, podremos usarlo no sólo con fuentes de señales convencionales como también con fuentes de bajo nivel de señal. El control independiente de cada entrada posibilita una regulación de los niveles de señal de tal modo que haya un equilibrio compatible con la aplicación del circuito.
Podemos entonces aplicarlo simplemente con el fin de hacer grabaciones con fondos musicales, o aún mezclar señales de tres fuentes, obteniendo equilibrio perfecto de sus intensidades como, por ejemplo, en grabaciones de conjuntos musicales; Las posibilidades de aplicación, evidentemente, sólo están limitadas por la capacidad de imaginación del lector.
EL CIRCUITO

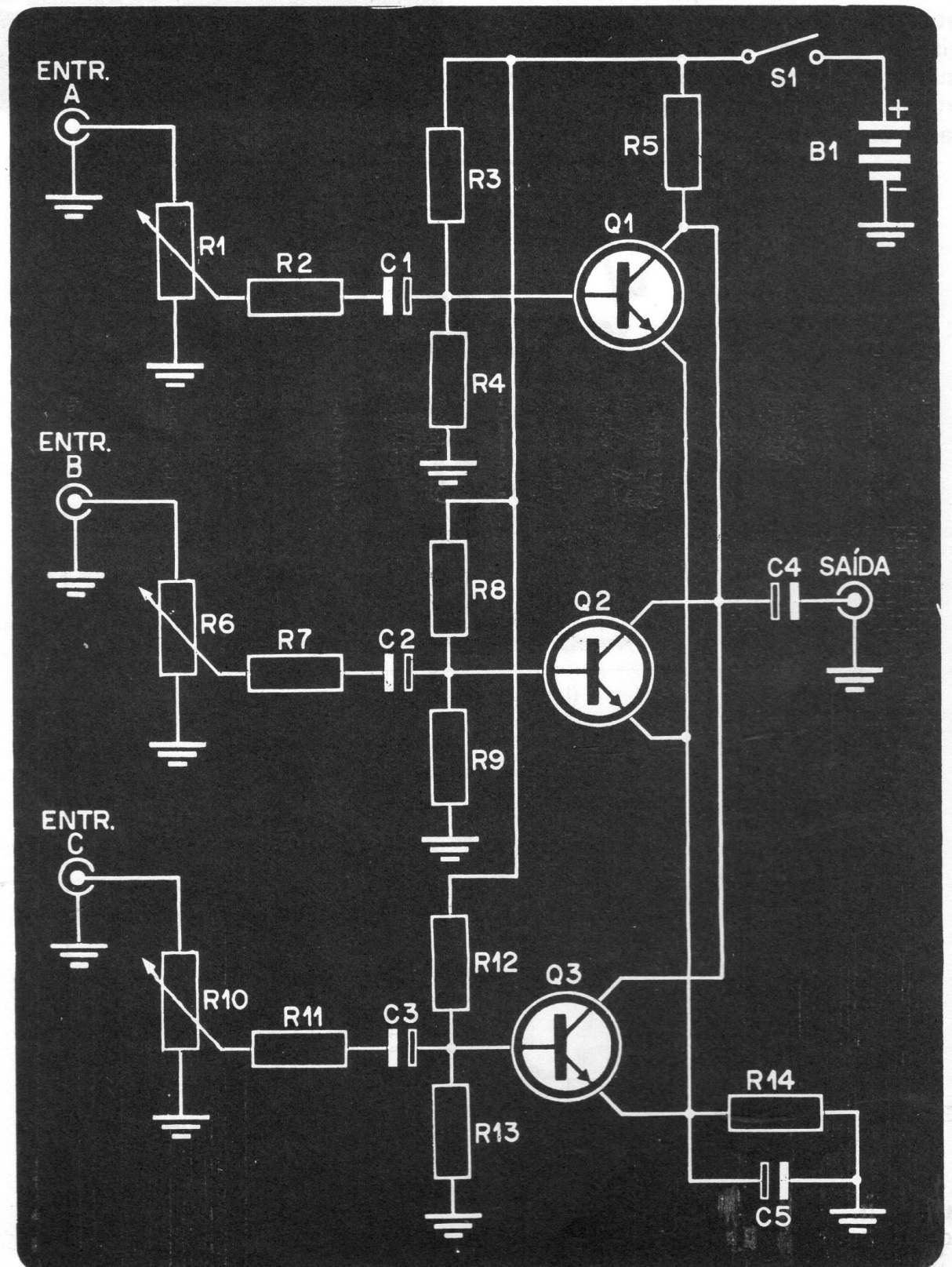

El circuito básico se muestra con tres entradas (figura 1) y, por lo tanto, tres transistores.
Sin embargo, otras etapas idénticas pueden añadirse proporcionando la posibilidad de mezclar señales de otras fuentes. Cada paso consiste en un amplificador de emisor común con un control individual de excitación que permite acomodar el nivel de señal (excitación) de cada fuente para lograr los efectos deseados.
Para una apariencia profesional de este mezclador / preamplificador, los controles de "mezcla" se pueden hacer con potenciómetros deslizantes.
Lo importante a observar en relación a las características eléctricas de este circuito es que está diseñado para poder funcionar con fuentes de señales de una buena gama de impedancias. Así, para las grabaciones comunes, no necesitará una preocupación excesiva con el matrimonio de impedancia de micrófonos, cápsulas u otras fuentes de señales.

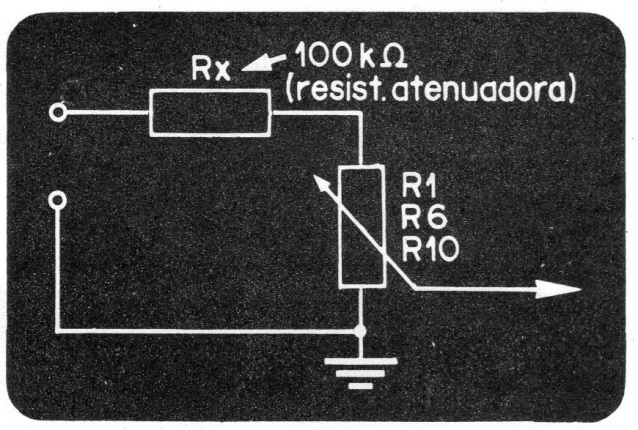

El único caso a ser considerado es el de la excitación excesiva que puede ocurrir con la conexión directa de un amplificador (salida del altavoz a la entrada) en caso de que una red atenuadora, un potenciómetro para dosificar la señal, debe ser añadida (figura 2) .
MONTAJE

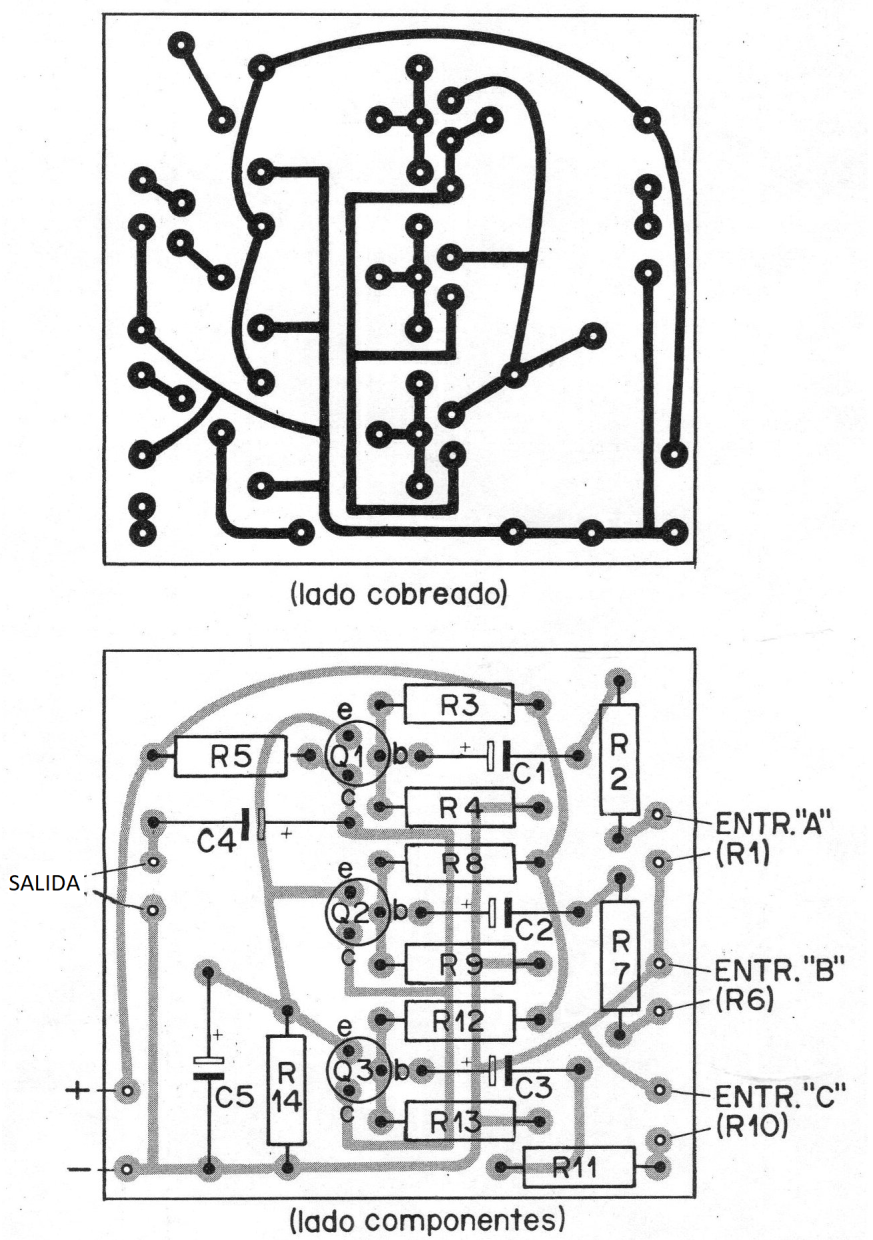

En la figura 3 tenemos la placa de cableado impresa usada para el caso del circuito de 3 entradas.
El reducido número de componentes no ofrecerá mayores dificultades al montador experimentado. Los resistores pueden ser de 1/8 o 1/4 W y los condensadores electrolíticos son para una tensión de aislamiento de 10 voltios o más.
Sólo debemos recordar que, como se trata de un circuito de entrada de audio, susceptible a la captación de ruido, se debe tener el máximo cuidado con las conexiones de entrada y salida de señales que deben ser perfectamente blindadas y el blindaje a tierra.
Con respecto a la fuente de alimentación para este circuito existen dos posibilidades: se puede utilizar una batería común de 9 voltios que durará bastante tiempo, ya que el consumo de la unidad es bastante pequeño, o aún podrá aprovecharse la propia fuente de alimentación del amplificador con el cual preamplificador deberá operar.
CÓMO USAR EL MEZCLADOR-PRE-AMPLI FICADOR

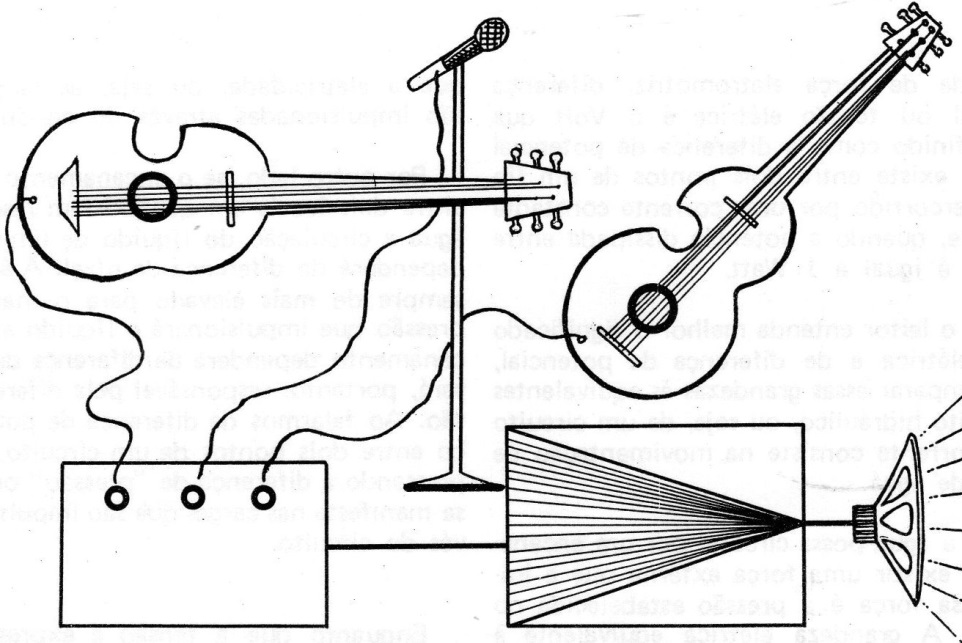

En la figura 4 hemos ilustrado el uso del mezclador preamplificador en combinación con tres fuentes de señales que son dos micrófonos de guitarra y un micrófono común.
Con esta configuración se puede ajustar individualmente el nivel de excitación de cada micrófono para obtener perfecto equilibrio de la intensidad de cada instrumento y del cantante. Con eso no tendremos la superposición de cualquiera de las fuentes "obstaculizando" el desempeño del sistema
RELACIÓN DE COMPONENTES
Q1, Q2, Q3 - BC549
R1 - 5 kohms - potenciómetro log (entrada de baja impedancia).
R6 - 100 kohms - potenciómetro de registro (entrada de alta impedancia).
R10- 100 kohms - potenciómetro de registro (entrada de alta impedancia).
R2 - 2,7 kohms 1/8 W
R3 - 180 kohms 1/8 W
R4- 39 kohms 1/8 W
R5 - 1,5 kohms 1/8 W
R7- 22 kohms 1/8 W
R8 - 180 kohms 1/8 W
R9- 39 kohms 1 / 8W
R11-22 kohms 1/8 W
R12 - 180 kohms 1/8 W
R13-39 kohms 1/8 W
R14 - 330 kohms 1/8 W
Cl, C2, C3- 10 uF - 12 V
C4, C5-100 uF - 12V
B1 - Batería de 9 volts
S1 - Interruptor Simple
Nota: el artículo es de 1976, mas con pequeños cambios de componentes se pode montar en nuestros días.
