Un montaje simple e interesante, que utiliza componentes de chatarra, ideal para el trabajo escolar, demostraciones en ferias de ciencia y exposiciones o recreación simple, una cigarra o zumbador eléctrico que funciona con 110 V o 220 V de la red de suministro de energía.



Nota: Es un proyecto hecho a mano que no es viejo y puede ser elaborado incluso en nuestros días.



Este proyecto es una demostración de lo que se puede hacer con pocos componentes (aprovechados de chatarra) y un poco de imaginación.

Lo que tenemos es una cigarra o zumbido, similar a las que se utilizan como timbres residenciales y que funciona con 110 V o 220 V de la red local.

Con este montaje usted puede demostrar simplemente el efecto magnético de la corriente eléctrica en una aplicación práctica, demostrando cómo funciona una campana o el electroimán, o aún desarrollar algunos proyectos más avanzados tales como alarmas, sistemas de avisos o Telégrafo de alambre.

Básicamente el circuito tiene 3 componentes solamente: dos de ellos son absolutamente comunes, pueden ser aprovechados de instalaciones o comprados incluso en supermercados, mientras que el tercero será conseguido en la base de la chatarra de un viejo transformador o incluso de un viejo ¡timbre!







Cómo Funciona

Muchas de nuestros montajes aprovechan el efecto magnético de la corriente eléctrica que volvemos a explicar en pocas palabras (vea el sitio para más artículos y también nuestro libro Curso de Electrónica – Electrónica Básica si quiere más detalles):

Cuando una corriente eléctrica atraviesa un alambre envuelto en un objeto de metal ferroso (clavo o tornillo, por ejemplo), se crea un campo magnético fuerte.

Este campo magnético se centra en el objeto convirtiéndolo en un imán real.

Una plancha metálica situada en la vecindad se verá fuertemente atraída (figura 1).

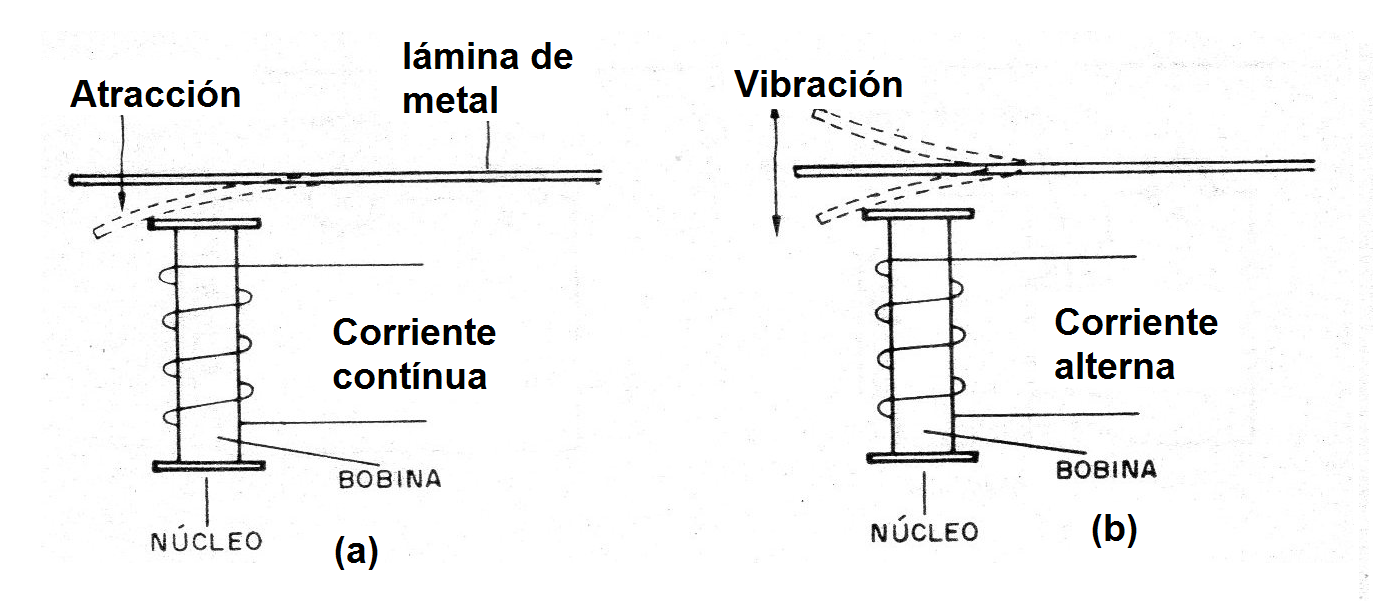

Figura 1 - Principio de funcionamiento
Figura 1 - Principio de funcionamiento | Clique na imagem para ampliar |





Si la corriente que circula por la bobina es continua, es decir, no varía en intensidad como la obtenida de una pila, el hierro “pega" en el núcleo y simplemente hace clic.



Pero si la corriente está alternando, como la de la fuente de alimentación, entonces sus variaciones de intensidad se transfieren al campo magnético: la plancha plana en lugar de simplemente tirado, entra en "vibración" produciendo un zumbido fuerte.



Para alimentar con corriente alterna una bobina es necesaria, sin embargo, que tiene características especiales, porque la alta tensión de la red puede quemarla fácilmente.



Así que tenemos dos opciones:



- Alimentar con un transformador de 6 o 9 volts, como se muestra en la figura 2 (a) o conéctese en serie a un dispositivo reductor de corriente, tal como una lámpara, que se muestra en la figura 2 (b).



Figura 2 - Opciones de alimentación
Figura 2 - Opciones de alimentación | Clique na imagem para ampliar |





Para la misma bobina y por lo tanto zumbido damos las dos posibilidades.





Montaje



En la figura 3 se da la construcción del zumbador y su circuito muy simple en la versión que utiliza la reducción de la lámpara en lugar del transformador.

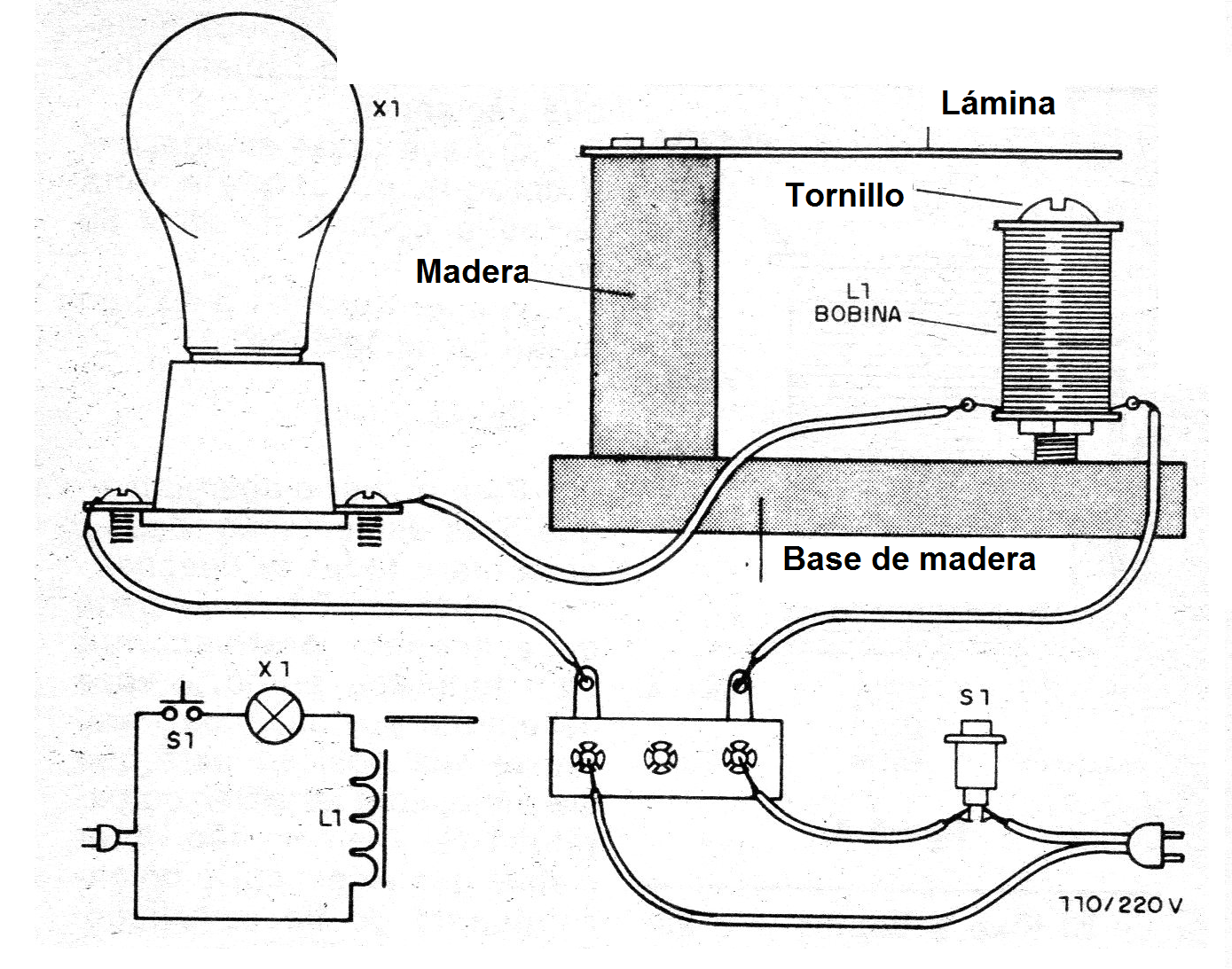

Figura 3 - Versión con lámpara reductora
Figura 3 - Versión con lámpara reductora | Clique na imagem para ampliar |





El aparato debe montarse de la siguiente manera:



a) Envuelva un bobina formado por un tornillo con dos arandelas, como se muestra en la figura 4, el máximo de vueltas de alambre esmaltado fino como sea posible.

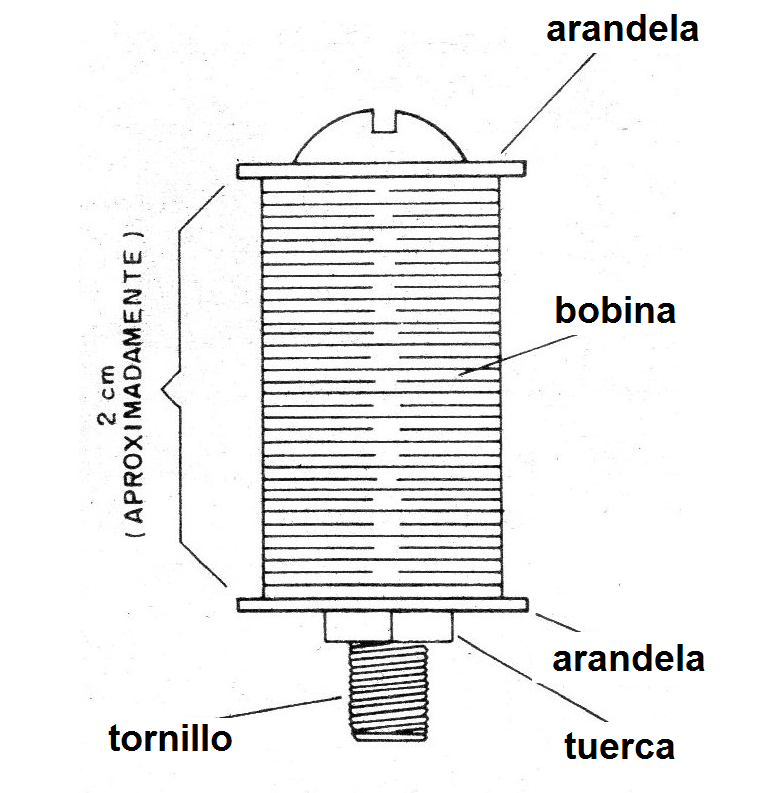

Figura 4 – La bobina
Figura 4 – La bobina | Clique na imagem para ampliar |





Usted puede conseguir el alambre esmaltado fino de los transformadores, los timbres o bobinas. El número ideal de vueltas será mayor que 500 para obtener una buena atracción de la lámina.



Si necesita reparar el alambre, haga como se muestra en la figura 4, raspe el punto y use o un fósforo para fusionar la punta del empalme o soldadura: no haga muchas enmiendas, ya que esto puede dar lugar a cortocircuitos si no hay aislamiento en su lugar.



b) Fije la bobina y el zócalo de la lámpara sobre una base de madera, así como el toco que sostiene la lámina. Esta lámina puede ser un pedazo de Sierra de metal, se puede hacer de la lata doblada o de otro material ferroso. ¡No utilice aluminio que no sirva!



c) Haga todas las conexiones y coloque una lámpara común de 25 a 60 watts en el zócalo.



El interruptor S1 es un botón tipo timbre.







Prueba y uso





Para probar el aparato, conéctelo a la fuente de alimentación después de comprobar todas las conexiones.



Apretando S1, la lámpara debe encenderse casi con todo su brillo, y usted debe notar que la lámina vibra.



Ajuste su posición de modo que emita sonido al golpear el tornillo. Si la hoja no vibra es una señal de que hay un cortocircuito en el devanado del alambre esmaltado.



Debe ser rehecho.



Si presiona S1, la lámpara se encenderá, porque la bobina se interrumpe o el alambre esmaltado no ha sido raspado en el punto de conexión. Comprobar.



No deje el interruptor S1 demasiado tiempo, ya que el zumbador puede calentarse.



Para poder con transformador, el circuito se muestra en la figura 5.





   Figura 5 – Circuito con transformador
Figura 5 – Circuito con transformador | Clique na imagem para ampliar |





El transformador puede ser de 6 V a 12 V con corriente de hasta 500 mA.



Para utilizar el sistema como telégrafo, reemplace el interruptor S1 por un manipulador.







Lista de Material

S1 – interruptor de presión

L1 - bobina (Véase texto);

X1 - lámpara incandescente de 25 a 60 watts.

Diversos: cable alimentación, base de madera, tornillos, lámina metálica, alambre esmaltado fino, tornillos y tuercas, arandelas, etcétera.
