Describimos un circuito simple que se puede utilizar para generar señales TTL controladas en frecuencia a partir de una tensión de entrada. Este circuito tiene un rango de control de frecuencias de 1000: 1 cuando la tensión de control varía de 0 a 10 volts. Otra característica importante de este circuito es su frecuencia máxima que puede llegar a los 50 Mhz.
Un oscilador controlado por tensión usando componentes TTL puede ser necesario en algún tipo de proyecto. Si el lector ya ha necesitado este tipo de circuito o aún necesita, describimos en este artículo una configuración que puede ser de gran utilidad. Esta configuración fue adaptada de una publicación francesa que consiste en la realidad de una colección de proyectos enviados por los lectores.
Es como nuestro Fuera de serie en el que los lectores envían sugerencias de aplicaciones de circuitos por ellos desarrollados. La idea que puede ser muy útil para nuestros lectores nos ha llamado la atención para retirar la configuración básica que ahora llevamos a nuestros lectores, por supuesto, citando la fuente.
Entre las posibles aplicaciones para un oscilador TTL controlado por tensión podemos citar:
* Medida de tensiones usando un frecuencímetro TTL.
* Conversión de magnitudes analógicas como resistencias, temperaturas o intensidades de luz en frecuencia para su procesamiento a través de circuitos TTL.
* Instrumentos musicales electrónicos.
El oscilador puede utilizar tanto circuitos integrados TTL comunes (estándar) como de serie S y LS. Los de la serie estándar, sin embargo, tendrán una frecuencia máxima mucho menor que los 50 MHz, llegando sólo a los 15 Mhz.
COMO FUNCIONA
El circuito tiene como base un oscilador con puertas NAND disparadoras que se conectan como inversores. El transistor Q2 se conecta como un seguidor de emisor en la entrada de la primera puerta para aumentar su resistencia de entrada y permitir el uso de resistencias de retroalimentación de valores elevados. En el caso, la resistencia puede tener un valor tan alto como 2,2 M ohms (R4).
El transistor Q1 funciona como etapa de control de frecuencia, funcionando como un resistor de realimentación variable en paralelo con R4. Así, cuando Q1 conduce, disminuyendo la resistencia de realimentación la frecuencia del oscilador que es determinada por R4 y también por C3 aumenta.
El control de esta frecuencia es entonces hecho por una tensión aplicada a la base de este transistor vía R1 y R2.
La duración de los pulsos producidos por el oscilador depende básicamente del tiempo de propagación de la señal por las puertas disparadoras. Para los tipos estándar este tiempo es del orden de 30 ns así como de la serie LS. Sin embargo para los de la serie S este tiempo es de 15 ns.
Para obtener una señal con ciclo activo del 50% se utiliza un flip-flop con las otras dos puertas del mismo integrado, para funcionar como un divisor por 2.
Así, para una señal de 30 MHz generada en el oscilador tenemos una salida de 15 MHz en este paso. Si el lector no se preocupa por el hecho de que el circuito genera señales rectangulares y puede trabajar con pulsos en su aplicación, la salida se puede obtener en el pin 6 del circuito integrado que es la segunda puerta después del oscilador.
El diodo y C3 proporcionan una retroalimentación de control para obtener un funcionamiento más estable para el paso de entrada.
El resistor R1 determina el rango de tensiones de control y el valor dado es para el rango de 0 a 10 volts. Los cambios se pueden realizar según la aplicación.
Es importante observar que la curva de respuesta del circuito no es lineal lo que quiere decir que no tenemos un control de frecuencia exactamente en correspondencia directa con la tensión de entrada.
MONTAJE

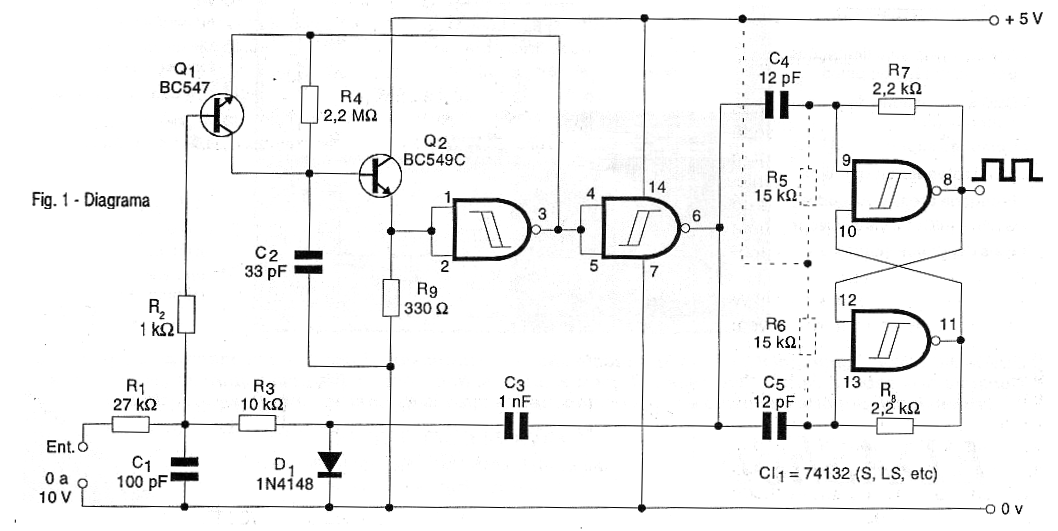

En la figura 1 tenemos el diagrama completo del oscilador.

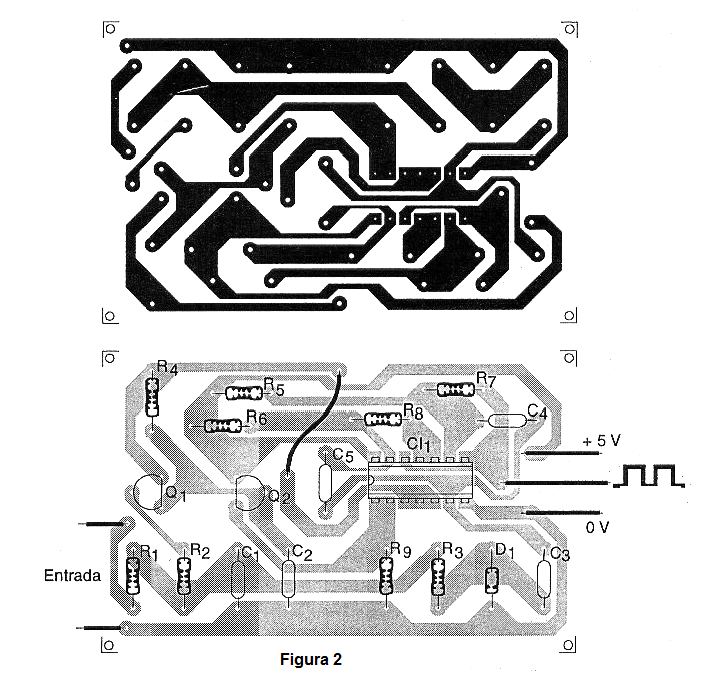

Este es el tipo de circuito que no debe ser usado solo en la mayoría de los casos, sino formar parte de algún proyecto más elaborado. Sin embargo, si los lectores quieren montarlo en una placa, en la figura 2 tenemos una sugerencia de disposición de componentes para este propósito.
Los resistores son todos de 1/8 W o mayores y los capacitores deben ser cerámicos de buena calidad. Las conexiones entre los componentes deben ser bien cortas, principalmente en las frecuencias más altas y eventualmente deben conectarse capacitores de 10 nF entre los pines de alimentación del integrado para evitar inestabilidades.
Las inestabilidades también pueden ocurrir con integrados LS en las frecuencias más altas exigiendo la colocación de las resistencias R5 y R6 en el circuito.
Los transistores deben ser los indicados, principalmente Q2 que debe ser de la serie C pues se necesita una ganancia alta en este punto del circuito.
O diodo admite equivalentes.
PRUEBA Y USO
Para probar podemos utilizar una fuente variable en la entrada o incluso un potenciómetro como divisor de tensión. En la salida conectamos un frecuencímetro.
Dependiendo de la aplicación puede ser interesante levantar la curva de respuesta del circuito. Los cambios en C2 se pueden realizar en función de la frecuencia de operación deseada.
En las frecuencias más altas puede ser necesario disminuir C4 y C5 para obtener más estabilidad y en las frecuencias muy bajas estos capacitores pueden necesitar un aumento de valor.
Comprobado el funcionamiento es sólo utilizar el circuito.
Semiconductores:
CI-1 - 74132 (L, LS, S, etc.) - circuito integrado TTL
Q1 - BC547 - transistores NPN de uso general
Q2 - BC549C - transistores NPN de alta ganancia
D1 - 1N4148 - diodo de uso general
Resistores: (1 / 8W, 5%)
R1 - 27 k ohms
R2 - 1 k ohms
R3 - 10 k ohms
R4 - 2,2 M ohms
R5, R6 - 15 k ohms
R7, R8 - 2,2 k ohms
R9 - 330 ohms
Capacitores:
C1 - 100 pF - cerámico
C2 - 33 pF - cerámico
C3 - 1 nF - cerámico
C4, C5 - 15 pF - cerámico
Varios:
Placa de circuito impreso, zócalo para el circuito integrado, hilos, soldadura, etc.
