Este circuito mantiene la luz de entrada o de balcón encendida durante unos minutos cuando alguien toca el timbre. De esta forma las visitas, incluso en ausencia de personas en la casa no necesitan esperar en la oscuridad. Después del final del tiempo programado, la luz se apaga automáticamente. El circuito puede ser fácilmente adaptado en cualquier campana residencial ya que tiene funcionamiento independiente.

   Lo que describimos en este artículo es un temporizador simple que se activa cuando alguien toca el timbre de entrada de una residencia.

   El circuito acciona un relé y lo mantiene con los contactos cerrados por un intervalo de tiempo que puede variar entre 1 y 5 minutos típicamente. Después de este intervalo, el relé se desactiva y el circuito pasa a un estado de espera por un nuevo toque.

   En la condición de espera el consumo de energía del aparato es muy bajo lo que le permite permanecer conectado permanentemente sin problemas de gasto excesivo de energía.

   El circuito se adapta en el propio sistema de accionamiento del timbre. De esta forma, además de la habilidad que el lector debe tener para hacer el montaje en sí se debe contar con un poco de habilidad para mover en la instalación eléctrica del timbre de entrada.



   COMO FUNCIONA

   La base del proyecto es un circuito integrado 555 que está conectado a la configuración monoestable.

   En esta configuración, cuando el perno 2 se lleva momentáneamente a la tierra por el accionamiento del timbre doble de entrada, el monoestable dispara y su perno 3 va al nivel alto por un intervalo de tiempo determinado por el valor de R2 y el capacitor C1.

   El lector puede cambiar estos componentes en una amplia gama de valores según el tiempo de accionamiento deseado.

   Con la salida del circuito integrado en el nivel alto el transistor Q1 está saturado y con ello el relé se energiza. La energización del relé hace que cierre sus contactos accionando la luz de balcón.

   Observe que los contactos NA del relé se conectan en paralelo con el interruptor general que activa la lámpara del balcón.

   Al final del tiempo determinado por el capacitor C1 y por el resistor R2 el relé abre sus contactos y con ello la lámpara del balcón deja de ser alimentada.

   El circuito podrá ser alimentado con tensión de 6 o 12 V según el relé usado. Una fuente simple, sin necesidad de estabilización se puede utilizar para este propósito.

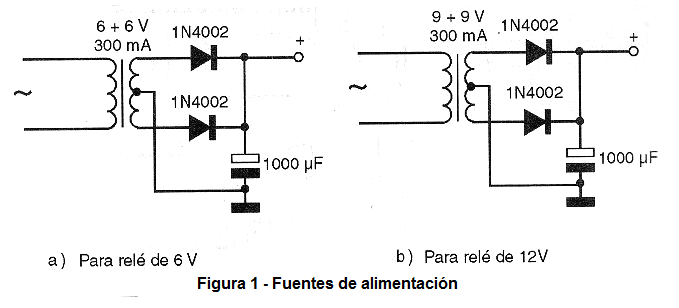

   En la figura 1 damos sugerencias de dos fuentes de alimentación que se pueden utilizar con este circuito.




| Haga click en la imagen para ampliar |





   Observe que el relé recomendado para 6V requiere una corriente de 100 mA mientras que el relé para 12V requiere una corriente de disparo de 50 mA. En suma, los dos relés, cuando energizados tienen el mismo consumo.



   MONTAJE

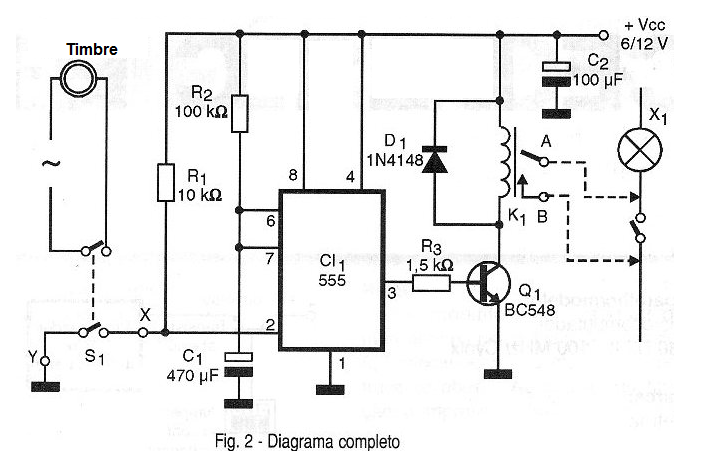

   En la figura 2 tenemos el diagrama completo del sistema de accionamiento temporizado de la lámpara de entrada por el timbre.




| Haga click en la imagen para ampliar |

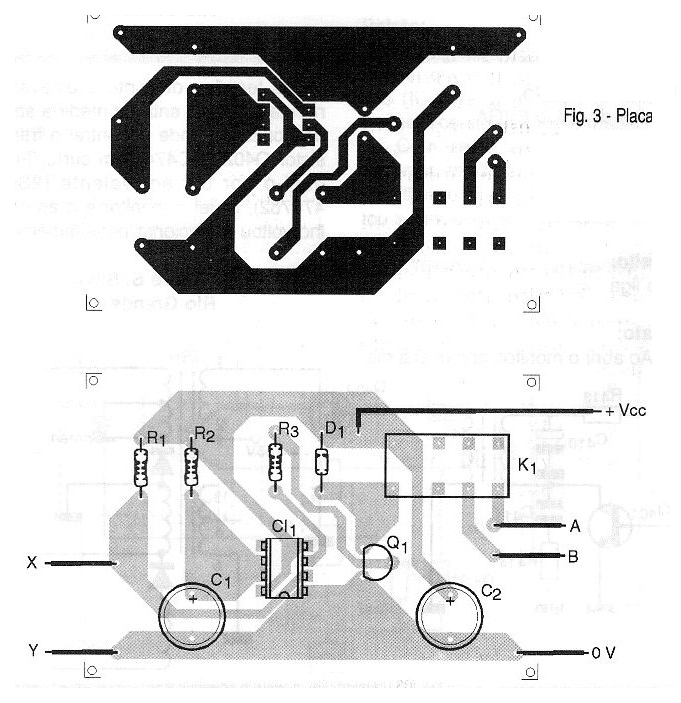

La disposición de los componentes en una placa de circuito impreso se muestra en la figura 3.




| Haga click en la imagen para ampliar |





   Para mayor seguridad será conveniente montar el circuito integrado en un zócalo DIL de 8 pines. El relé admite equivalentes, pero dependiendo del tipo usado puede ser necesario cambiar el diseño de la placa de circuito impreso.

   Los resistores son de 1 / 8W y los capacitores no son críticos.

   Como los hilos de control del interruptor general S de la lámpara operan con la tensión de la red de energía es necesario tener mucho cuidado con su aislamiento y también con su instalación para no haber peligro de golpes.

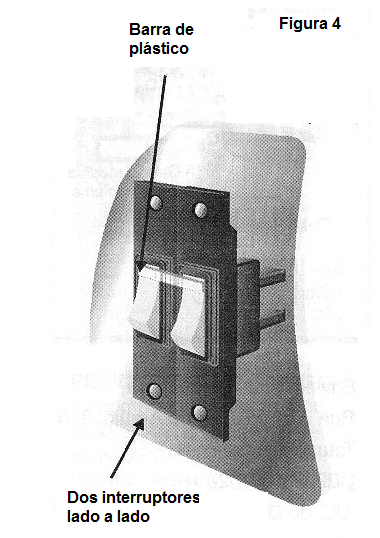

   El interruptor del timbre de entrada se debe adaptar o utilizar un interruptor doble (que no es fácil de encontrar). Una solución alternativa consiste en montar lado a lado dos interruptores de timbre comunes y pegar entre ellos una barra de plástico de modo que al ser presionado el otro también sea, como muestra la figura 4.










   En este caso también debemos recordar que uno de los interruptores estará directamente conectado a la red de energía y por lo tanto sujeto a tensiones peligrosas.

   Al trabajar en la instalación del sistema no se olvida de apagar la llave general de su casa.



   PRUEBA Y USO

   Para probar el aparato basta presionar el botón del timbre con el interruptor de accionamiento de la lámpara abierta (lámpara apagada).

   La lámpara debe encenderse y así permanecer por un cierto tiempo. Si el tiempo es demasiado corto, aumente el valor de R2 o de C1. También se puede aumentar el valor de los dos. El límite de valores está alrededor de 2 M ohms a R2 y 1 000 uF a C1 cuando se obtiene una temporización de más de media hora.

   Si el aparato funciona normalmente, basta con usarlo. Para ello, cuando salga y deje la luz apagada, puede contar con su encendido automático cuando alguien toque el timbre.



   Semiconductores:

   CI-1 - 555 - circuito integrado - temporizador

   Q1 - BC548 o equivalente - transistores NPN de uso general

   D1 - 1N4148 o equivalente - diodo de uso general



Resistores: (1 / 8W, 5%)

   R1 - 10 k ohms

   R2 - 100 k ohms - ver texto

   R3 - 1,5 k ohms



Capacitores:

    C1 - 470 uF / 16V - eletrolítico - ver texto

    C2 - 100 uF / 16V - eletrolítico



Diversos:

    K1 - relé de 6 ou 12 volts

    Placa de circuito impresso, tomada para ou circuito integrado, caixa para montagem, fonte de alimentação, fios, solda, etc.
