Sirenas se pueden utilizar de muchas maneras. El lector puede acoplarlas a un amplificador produciendo señales interesantes en fiestas, puede usar como sistema de aviso o alarma, e incluso colocar como un sistema suplementario de aviso en su coche, respetando las limitaciones legales.
La sirena descrita en este artículo se modula en dos tonos, produciendo una señal que debe aplicarse a un amplificador externo que dará el volumen y potencia necesarios para cada aplicación.
El circuito se alimenta con una tensión de 12 V, lo que significa que se puede conectar directamente a los coches, o si el reproductor prefiere en fuentes fijas.
El tipo de sonido producido, según el nombre sugiere, recuerda la sirena brasileña o de los vehículos oficiales en uso en nuestro país.
COMO FUNCIONA

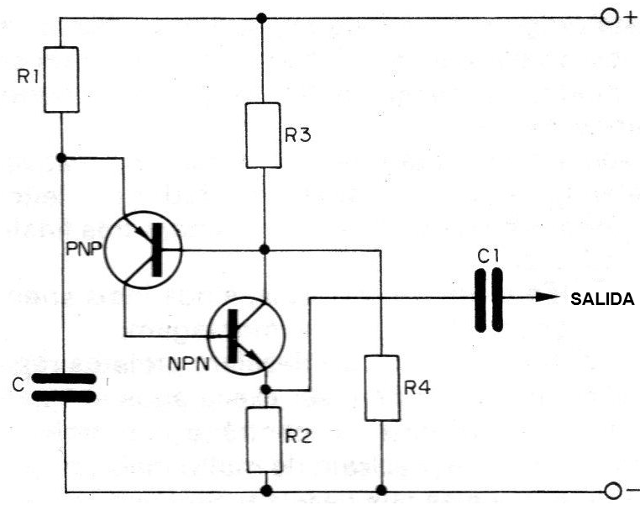

Para producir los sonidos de sirena se utilizan dos circuitos osciladores. El primero es un oscilador del tipo mostrado en la figura 1 cuya finalidad es producir la señal de audio que determina el sonido básico de la sirena.
Se trata de un oscilador de relajación en el que la frecuencia es determinada básicamente por el capacitor C, cuyo valor el lector puede cambiar en el rango de 5 nF a 22 nF.
El segundo oscilador es un multivibrador asequible de baja frecuencia, cuya finalidad es modular el primer oscilador.
Este multivibrador oscila la razón de una o dos veces por segundo, produciendo las variaciones de sonido que caracterizan la sirena.

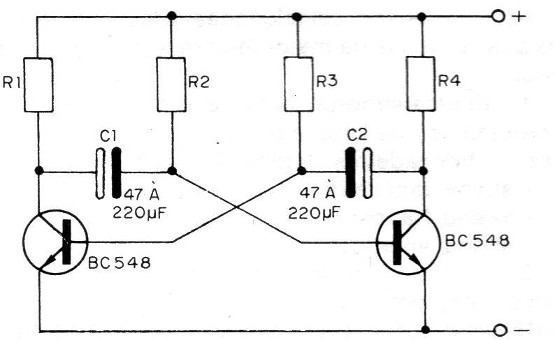

La velocidad de estas variaciones se determina básicamente por los capacitores C1 y C2 del circuito básico que se muestra en la figura 2.
También tenemos en este circuito un paso adicional de reducción de tensión con un transistor y un diodo zener como elementos básicos y aún en la salida una etapa preamplificadora de audio, para mejor excitar el amplificador externo.
MONTAJE

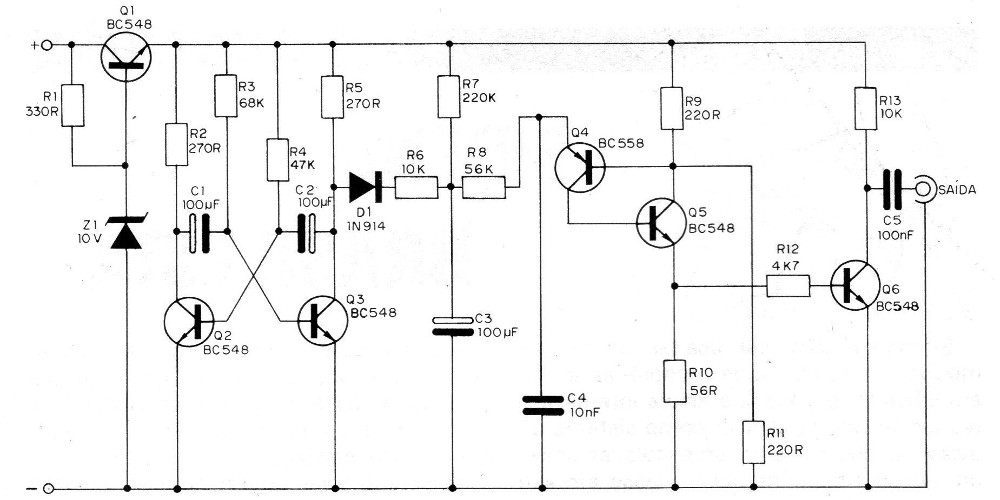

El circuito completo de la sirena se muestra en la figura 3.

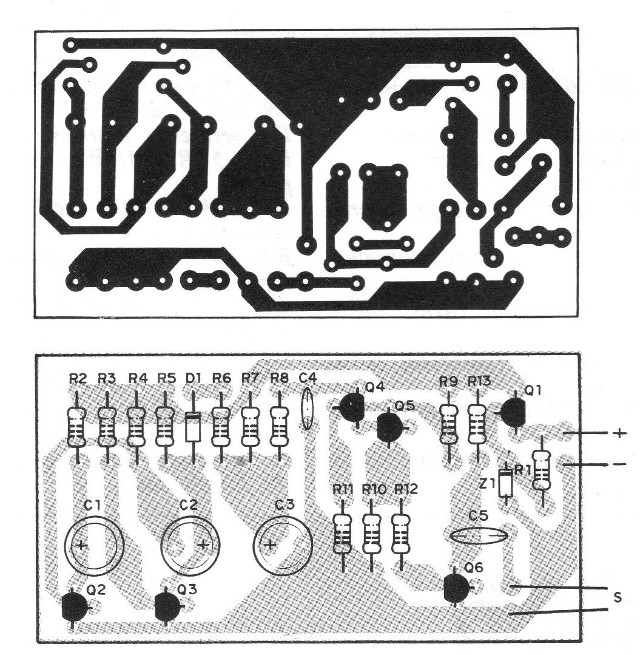

La versión en placa de circuito impreso se muestra en la figura 4.

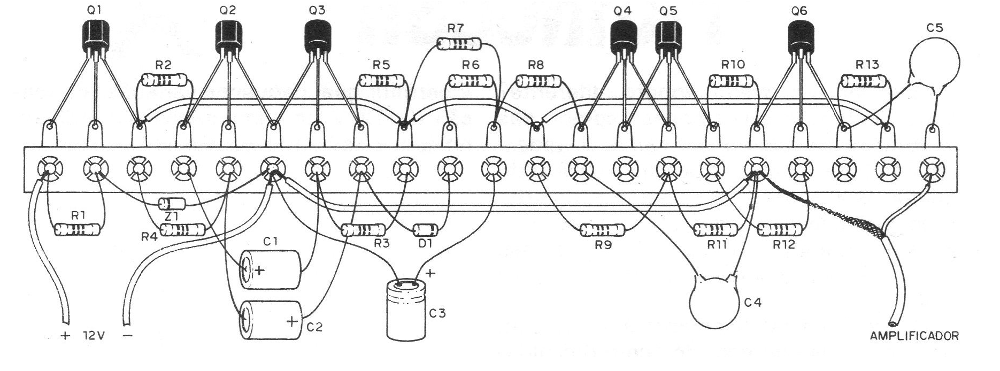

En la figura 5 tenemos la versión en puente de terminales.
Los principales cuidados que se deben tomar con el montaje son los siguientes.
a) Al soldar los transistores vea bien su posición que es dada por el lado aplanado y tenga cuidado para no confundir los tipos NPN (BC548) con el tipo PNP (BC558).
b) En la soldadura de los capacitores electrolíticos (más de 1 uF) se debe observar su polaridad que está marcada en la propia envoltura.
c) En la soldadura de los demás capacitores observe sólo sus valores y sea rápido, porque el calor del soldador puede afectarlos.
d) Los resistores tienen sus valores dados por los anillos coloreados. Obsérvelos según la lista de materiales.
e) Tanto el diodo zener Z1 como el diodo D1 tienen una posición correcta para la conexión a la que se da en función de la marca (anillo) en su envoltorio. Sea rápido en su soldadura
f) Las conexiones a la fuente de alimentación (batería) deben realizarse con cable común. Utilice el cable rojo para la conexión positiva y el cable negro para la conexión negativa.
g) La conexión al amplificador externo debe realizarse con un cable blindado.
PRUEBA Y USO
Simplemente Conecte la alimentación a la batería de 12V o fuente y la salida a un amplificador común.
La tonalidad se puede cambiar en el capacitor C4 y la velocidad en los capacitores C1 y C2.
Q1, Q2, Q3, Q5, Q6 - BC548 o equivalentes transistores
Q4 - BC558 o equivalente - transistores
Z1 - 10 V x 400 mW - diodo zener
D1 - 1N914 o 1N4148 - diodo
R1 - 330 R x 1/8 W - resistor (naranja, naranja, marrón)
R2, R5 - 270 R x 1/8 W - resistores (rojo, violeta, marrón)
R3 - 68 k x 1/8 W - resistencia (azul, gris, naranja)
R4 - 47 k x 1/8 W- resistor (amarillo, morado, naranja)
R6 - 10 k x 1/8 W - resistor (marrón, negro, naranja)
R7 - 220 k x 1/8 W- resistor (rojo, rojo, amarillo)
R8- 56 k x 1/8 W- resistor (verde, azul, naranja)
R9, R11 - 220 R x1 / 8 W- resistores (rojo, rojo, marrón)
R10 - 56 R x 1/8 W - resistor (verde, azul, negro)
R12 - 4k7 x 1/8 W - resistor (amarillo, violeta, rojo)
R13 - 10 k x 1/8 W - resistor (marrón, negro, naranja)
CI, C2, C3 - 100 uF x 12 V - capacitores electrolíticos
C4 - 10 nF - capacitor de cerámica o de poliéster
C5 - 100 nF - capacitor de cerámica o de poliéster
Varios: placa de circuito impreso o puente de terminales, caja para montaje, hilos, soldadura, cable blindado, etc.
