Hay ocasiones en que necesitamos conectar algún dispositivo eléctrico (un electrodoméstico, por ejemplo) con alguno, retraso. Esto se puede hacer automáticamente con el dispositivo que describimos en este artículo y que admite cargas de hasta 2 A con el relé DIL común y de 6 A con relés apropiados.

   En algunas experiencias de electrónica o incluso en los laboratorios existen ocasiones en que necesitamos conectar algún dispositivo con un cierto tiempo de retraso, tiempo suficiente para que nos posicionemos ante un instrumento para ver lo que ocurre con una medida en el momento de la conexión, o que podamos actuar sobre algún control cuando esto suceda.

   Como no podemos estar en dos lugares al mismo tiempo, la conexión de algún aparato debe ser hecha por algún sistema automático y eso es precisamente lo que describimos en este artículo.

   El circuito propuesto puede dar retrasos de hasta más de media hora y tiene una configuración bastante simple.

   Montado en una apropiada consiste en un recurso de gran utilidad para el laboratorio de electrónica, para el hogar o incluso para el laboratorio de investigación.



CARACTERÍSTICAS:

Tensión de alimentación: 110 / 22OV

Consumo: 5 W (tip.)

Corriente máxima de carga: 2 o 6 A según el relé

Rango de tiempo de retardo: 10 segundos a media hora



Cuando conectamos el aparato, el capacitor C2 empieza a cargar lentamente a través del potenciómetro P1 y de la resistencia R1 hasta alcanzar la tensión de disparo del transistor uni unión.

   Cuando esto ocurre, el transistor dispara y produce un pulso de corta duración correspondiente a la descarga parcial de C2, el cual va directamente a la compuesta del SCR.

   Con el pulso el SCR dispara y así permanece, conectando entonces el relé que alimenta la carga.

   Incluso después de desaparecer el reloj del unijunción, El SCR se mantiene disparado y la carga alimentada. Para apagar la carga es necesario apagar el circuito a través de S1.

   Una lámpara de neón indica que el circuito está encendido, pero en fase de temporización (carga desactivada). La fuente de alimentación para el circuito es simple consistente en un transformador, dos diodos y un capacitor de filtro.

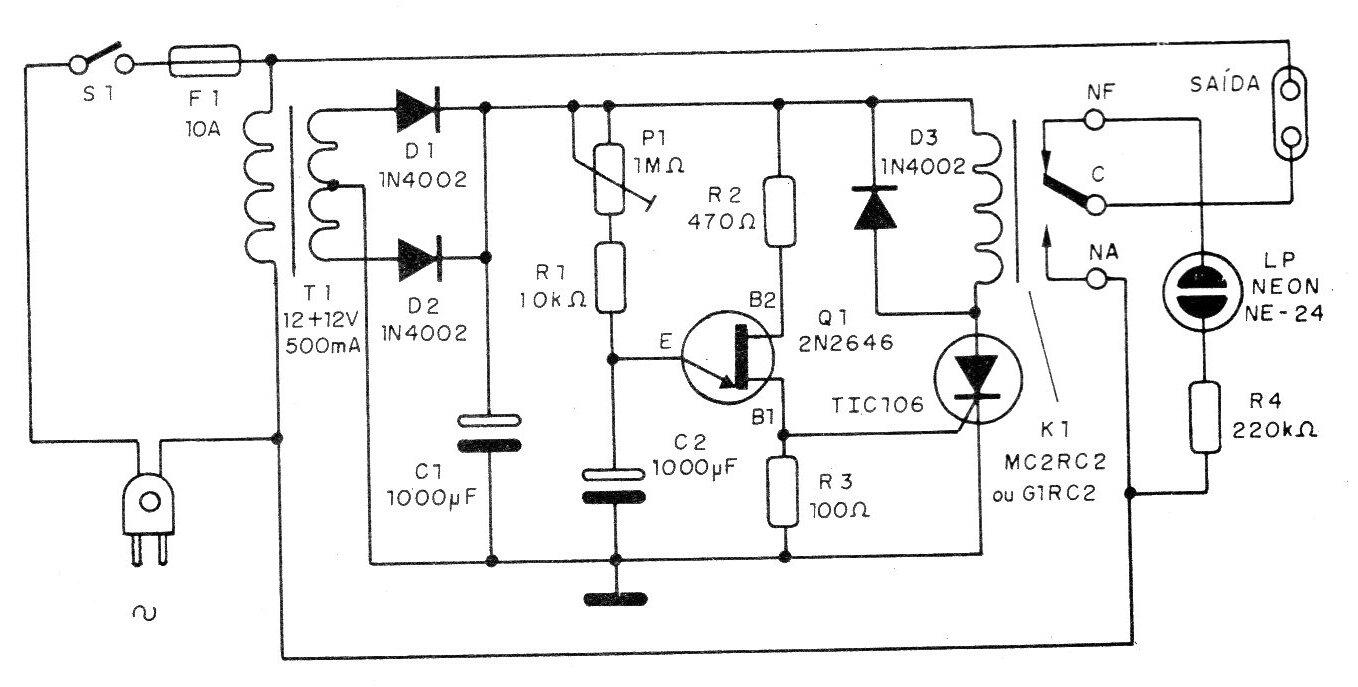

   En la figura 1 tenemos el diagrama completo del aparato.



   Figura 1 - Diagrama completo del aparato
   Figura 1 - Diagrama completo del aparato | Haga click en la imagen para ampliar |

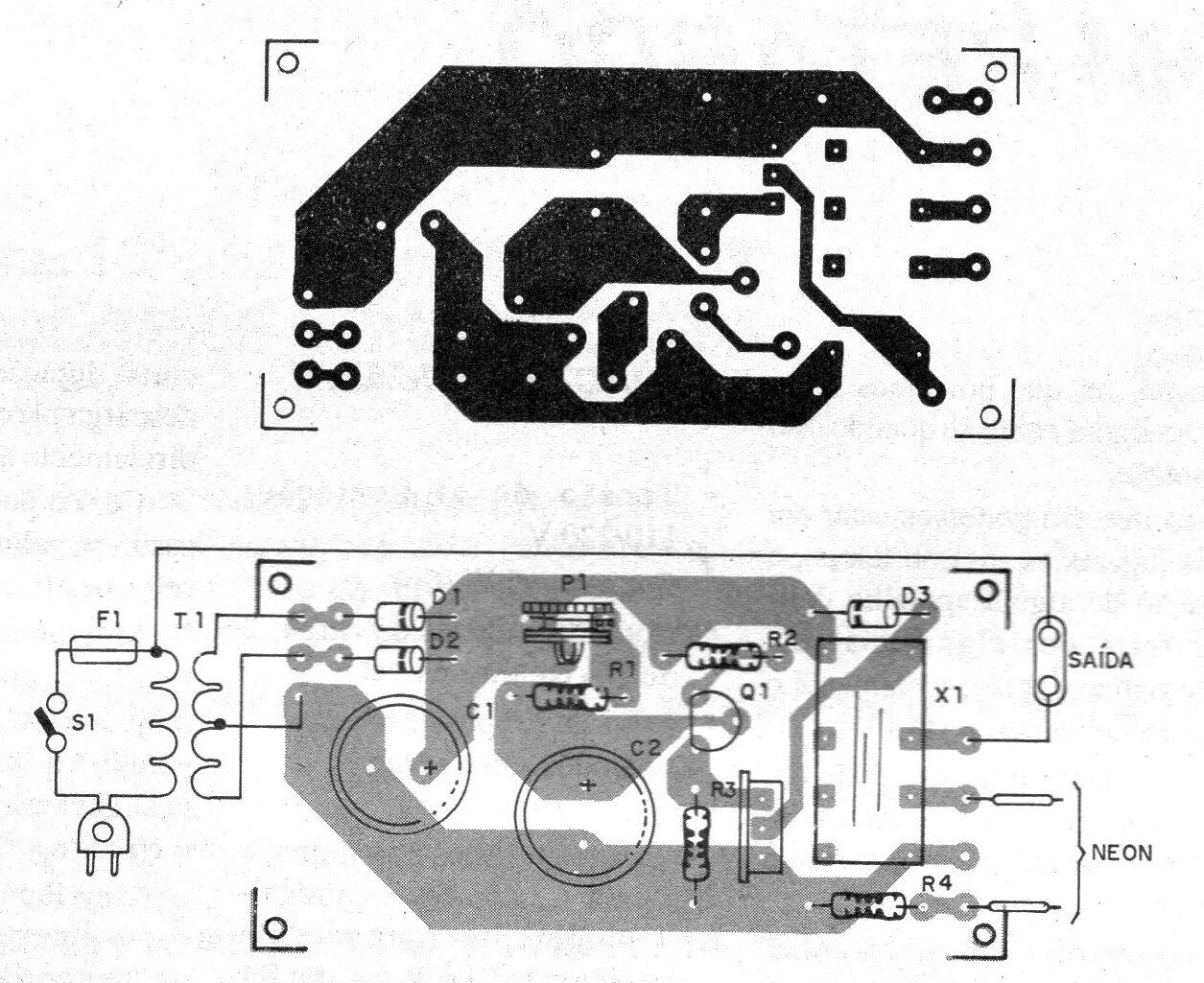

En la figura 2 tenemos la disposición de los componentes en una placa de circuito impreso.



Figura 2 - Placa para el montaje
Figura 2 - Placa para el montaje | Haga click en la imagen para ampliar |





El SCR no necesita radiador de calor. El transformador tiene devanado primario de acuerdo con la red local. Los resistores son todos de 1/8 W y los capacitores electrolíticos para 16 V o más.

  El SCR puede tener tensión de trabajo a partir de 50 V de ahí no importar el sufijo.

  Los diodos son 1N4002 o equivalentes y el fusible es importante para garantizar el funcionamiento del circuito;

   Para temporizaciones mayores P1 se puede aumentar a 2,2 M ohmios en el caso de que llegue cerca de 45 minutos.

   No es conveniente aumentar C2, ya que las fugas pueden instabilizar el funcionamiento del aparato.

  Conecte como carga una lámpara o una lámpara común. Ajuste P1 para el tiempo deseado (una escala se puede hacer con la ayuda de un cronómetro o reloj).

   Accione S1 y espere. La carga se debe conectar después del tiempo ajustado.

   El relé K1 posee dos contactos reversibles que se pueden utilizar para otros propósitos además del accionamiento de la carga externa.





Semiconductores:

Q1 - 2N2646

SCR - TIC106

D1, D2 y D3 -1N4002 - diodo de silicio



Resistores: (1/8 W, 5%)

R1 - 10 k ohms

R2 - 470 ohms

R3-100 ohms

R4 - 220 k ohms

P1 - 1 M ohms - potenciómetro



Capacitores: (electrolíticos 16 V o más)

C1 y C2 - 1000 uF- electrolíticos



Varios:

S1 - Interruptor simple

F1 - fusible de 10 A

T1 - transformador con primario de acuerdo con la red local y secundaria de 12 + 12 V x 500 mA.

K1 - relé de 12 V x 50 mA

NE-1 - NE-2H o equivalente - lámpara de neón

Placas de circuito impreso, zócalo para el relé, toma de salida, cable de alimentación, caja para montaje, soporte para el fusible, hilos, soldadura, botón para P1, etc.
