La alarma presentada tanto puede indicar cuando el nivel de agua de un depósito sobre más allá de cierto límite como también cae por debajo de un cierto límite. El circuito es muy sensible y su bajo consumo posibilita su alimentación por pilas.

   Describimos una sensible alarma CMOS que detecta los niveles de agua de un depósito usando la propia conducción del líquido para su accionamiento, a través de electrodos simples.

   Estos electrodos consisten en hilos con las puntas descascadas que quedan en el nivel del líquido en que se desea detectar.

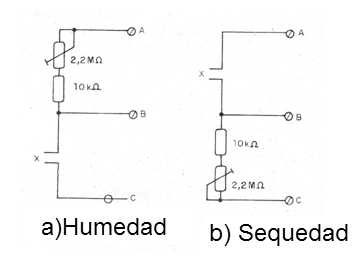

   Como se muestra en la figura 1, podemos conectar el sensor de modo que detecte la presencia del agua, así como la falta de agua.



   Figura 1 - Los modos de operación
   Figura 1 - Los modos de operación



  El circuito funciona con tensiones de 6 a 12 V y el consumo en la condición de espera es extremadamente bajo.



Como funciona

   La base de la alarma es un circuito integrado digital CMOS 4093 que tiene cuatro puertos NAND disparadores.

   La primera puerta se utiliza en el circuito sensor que admite dos modos de operación, como vimos en la figura 1.

   Así, la salida de esta puerta puede ir al nivel alto tanto cuando la humedad está presente como ausente.

   En estas condiciones, el circuito controla las dos puertas siguientes que se conectan para formar una sirena intermitente.

   C1 y R2 determinan la intermitencia, mientras que C2 y R3 determinan el tono del sonido que se reproducirá.

   La cuarta puerta del circuito integrado funciona como un buffer que aplica la señal generada a un transductor, para tener la producción de sonido.



Montaje

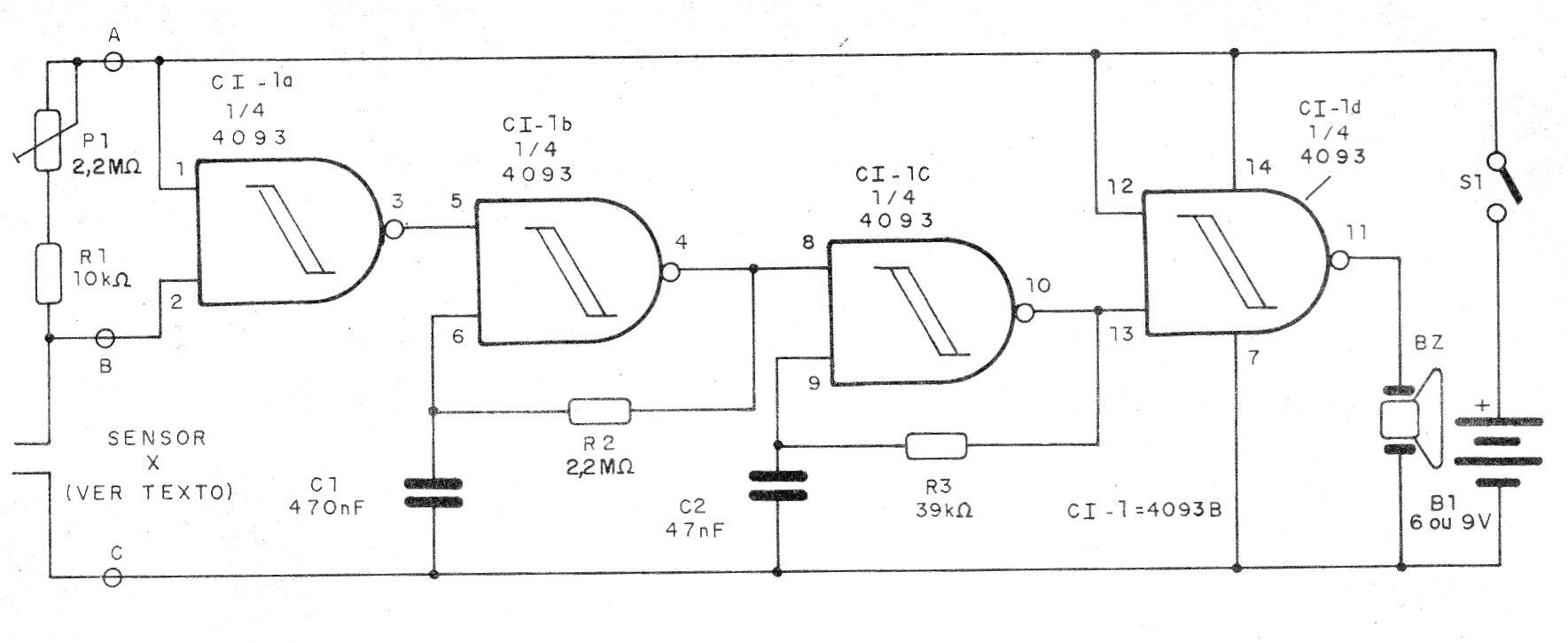

  En la figura 2 tenemos el diagrama completo de la alarma de humedad o sequedad.



Figura 2 - Diagrama de la alarma
Figura 2 - Diagrama de la alarma | Haga click en la imagen para ampliar |

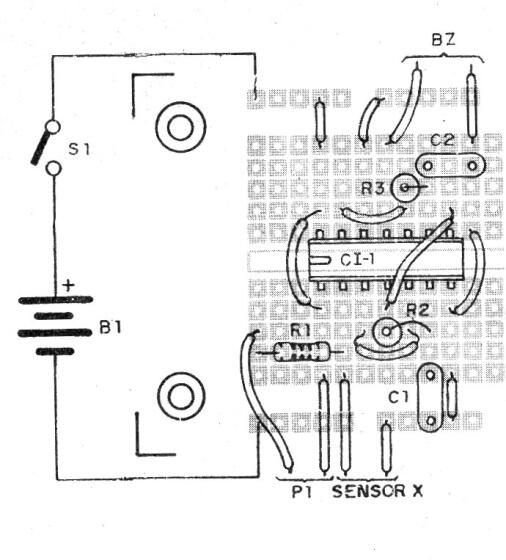

El montaje en una matriz de contactos para demostraciones se muestra en la figura 3.



Figura 3 - Montaje en matriz de contactos
Figura 3 - Montaje en matriz de contactos



   En el montaje, observe la posición del circuito integrado.

  El transductor es del tipo piezoeléctrico cerámico.

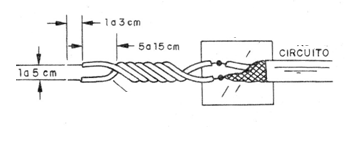

   En la figura 4 tenemos detalles de construcción del sensor.



Figura 4- El sensor
Figura 4- El sensor





Para probar el circuito, podemos usar un vaso con agua y verificar si el circuito detecta cuando colocamos agua en la versión sensora de humedad.

   Si se alimenta el circuito por fuente, no utilice ningún circuito no aislado de fuente que obligatoriamente debe tener transformador.



CI-1 - 4093 - circuito integrado

BZ - transductor piezoeléctrico

S1 - Interruptor simple

P1 - 2M2 - pote

X - sensor - ver texto

R1 - 10 k ohms x 1/8 W - resistor - marrón, negro, naranja

R2 - 2M2 ohms x 1/8 W - resistor - rojo, rojo, verde

R3 - 39 k ohms x 1/8 W - resistor - naranja, blanco, naranja

C1 - 470 nF - cerámico o poliéster

C2 - 47 nF - cerámico o poliéster

Varios:

Placa de circuito impreso, soporte de pilas, hilos, soldadura, etc.
