Por supuesto no proponer ningún truco misterioso la transposición de un sensor, pasando al otro lado de una pared para capturar conversaciones y otros sonidos. Lo que proponemos es un micrófono sensible, estetoscopio tipo, que puede servir tanto para escuchar lo que está sucediendo en el otro lado, como en una pared de detectar sonidos de fugas de agua, o si hay cualquier artefacto mecánico dentro de una bolsa o caja, por ejemplo. Si desea que un dispositivo como este, aquí le damos la oportunidad de montarlo con componentes comunes de fácil adquisición.
Un dispositivo codiciado por detectives, espías y hasta curiosos comunes, es el micrófono "a través de las paredes". Es claro que tal unidad está todavía en el terreno de la ficción, hay algunas alternativas interesantes que están comenzando a ser investigado o que hacen uso de tecnologías muy avanzadas, fuera del alcance de ensamblador común, así que lo que proponemos es un micrófono ultra sensible que detecta sonidos muy débiles que pueden pasar a través de una pared y recogidos si utilizamos una configuración de sensor.

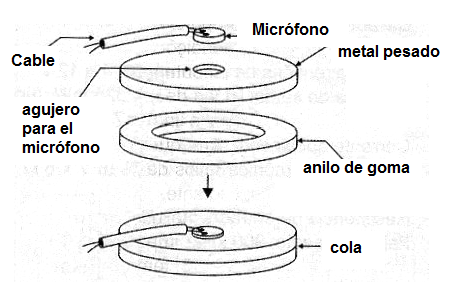

Entonces lo que tenemos es un amplificador de ganancia ultra elevado con un micrófono común a un centro de cojín, como se muestra en la figura 1.

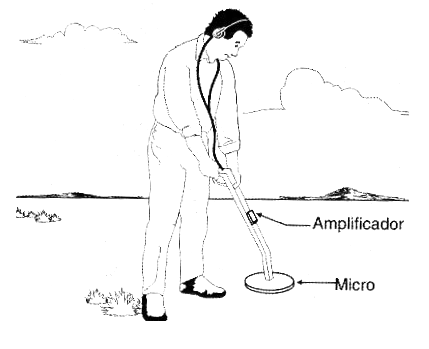

Micrófonos de este tipo se han utilizado por las empresas de suministro de agua para detectar fugas ocultas el sonido que producen, como se muestra en la figura 2.
Empresas de suministro de agua envían para que sus técnicos con un dispositivo, generalmente en la noche cuando el ruido ambiental es menor, para intentar averiguar las imposibles fugas que causan una factura del agua alcanzar valores absurdos y haya ninguna señal clara de lo que está sucediendo. Vea entonces que nuestra unidad tiene no sólo un fin recreativo, ya que puede ser utilizado para:
Detectar fugas
Detectar ruidos extraños que se producen debido a animales o insectos en edificios (paredes, techos, etcétera.)
Detectar ruidos causados por el anormal funcionamiento de máquinas.
Detectar crepitación y cambios de posición de vigas y paredes cuando se someten a esfuerzos para comprobar si tienen cualquier mordedura u otro problema.
Detectar objetos sospechosos paquetes o bolsas que indica un artefacto mecánico-bomba, por ejemplo.
El circuito propuesto es alimentado por pilas y tiene un consumo relativamente bajo, lo que es totalmente portátil.
Cómo funciona
Un micrófono electreto envía su señal a un paso de audio preamplificadora con una ganancia muy alta. Este paso está formado por los transistores Q1 y Q2 cuya ganancia está dada básicamente por la relación entre los resistores de polarización de base e colector.
Este paso es del tipo con RC para simplicidad del diseño. La señal de este paso se toma a la entrada de un amplificador integrado de gaño 200, que es determinado por el capacitor C5.
Vea que en el pasaje de un paso a lo otro tenemos el potenciómetro de control de sensibilidad P1. El amplificador de señal con el circuito integrado se acopla a un audífono donde se hace la reproducción. Para que el circuito proporcione resultados satisfactorios, hay dos condiciones importantes que deben cumplirse en la asamblea.
La primera es utilizar una esponja para que el micrófono esté instalado para que el foco solo el sonido que llega a través de la pared. Más adelante dará detalles de la construcción de esta almohadilla de sensor.

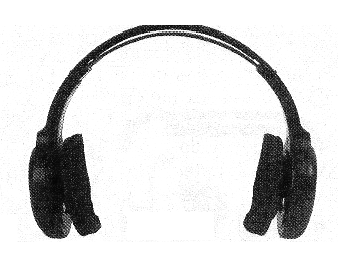

El segundo es el uso de auriculares de baja impedancia de acolchados. Este tipo de teléfono, que se muestra en la figura 3 tiene dos propósitos en este proyecto.

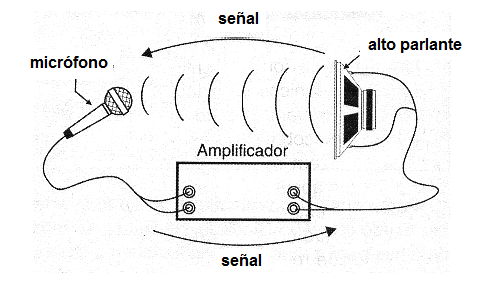

La primera es la mayor concentración de sonidos en el oído de la persona utilizando el dispositivo, obteniendo así mayores ingresos. El segundo es para evitar el fenómeno de la realimentación acústica o regeneración, ilustrado en la figura 4.
Cuando el micrófono recoge el sonido del propio equipo de sonido que él reproduce la señal circula rápidamente por el circuito, produciendo un silbido.
Es el silbido que se produce cuando abre el volumen de un sonido en que el equipo está conectado a un micrófono. Con el uso de un auricular acolchado evita este problema, ya que la sensibilidad del circuito es demasiado grande.
La alimentación del aparato proviene de células comunes 4 y como el consumo no es alto tienen una buena durabilidad.
Montaje

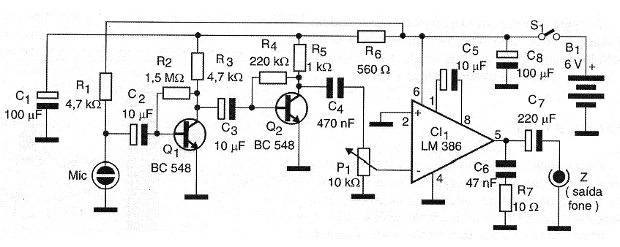

En la figura 5 tenemos el diagrama completo del aparato par a "Oír a través de las paredes".

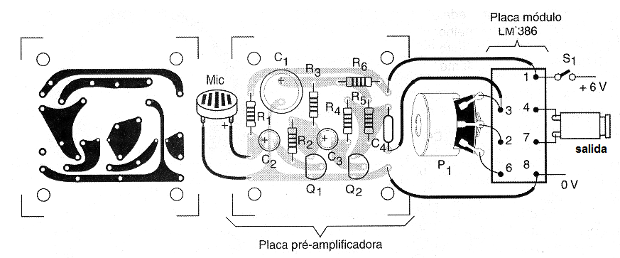

La placa de circuito impreso para su implementación se muestra en la figura 6.

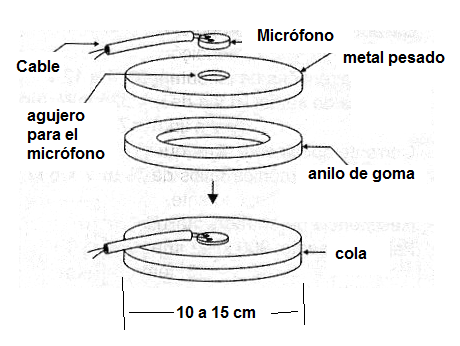

Para conectar el micrófono a la unidad se debe utilizar cable blindado. En la figura 7 muestran detalles para el montaje del sensor y la conexión del cable, observando la polaridad de un micrófono.
El cable puede ser hasta 3 metros de longitud para facilitar su uso.

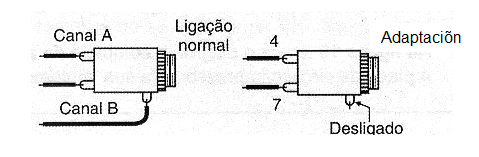

Los condensadores electrolíticos deben tener su polaridad observada. Para conectar el equipo auricular debe ser utilizado un Jack según su enchufe. Como la mayoría de auriculares estéreo de baja impedancia tipo acolchado y el amplificador que usamos mono, tenemos que la conexión de los dos canales seriales, lo que se logra en la toma de sí mismo, como se muestra en la figura 8.
Sin esta conexión sólo uno canal trabaja. El conjunto puede ser ubicado en una caja de plástico y una idea para facilitar su uso se dotar de un mango que puede ser tomado en el remolque, como se muestra en la figura 9.
Prueba y uso
Para probar el dispositivo, simplemente introduzca las pilas en el soporte, ajuste la clavija de los auriculares y ajuste P1. Abra el control de volumen. El ruido ambiental se debe oír amplificado.
Probar el aparato tocando el sensor en la pared donde hay gente hablando en el otro lado o algún tipo de ruido. Con solo tirar el sensor en la pared, buscando la posición que le da mejor rendimiento. Si escucha un silbido fuerte debido a la retroalimentación, baje el volumen.
CI-1 – LM386 – Circuito integrado
Q1, Q2 – BC548 – transistores
R1, R3 – 4k7 ohms x 1/8 W – resistor
R2 – 1M5 x 1/8 W – resistor
R4 – 220 k ohms x 1/8 W - resistor
R6 – 560 ohms x 1/8 W – resistor
R7 – 10 ohms x 1/8 W – resistor
C1, C8 – 100 uF – electrolíticos
C2, C3, C5 – 10 uF – electrolíticos
C4 – 470 nF – poliéster o cerámico
C6 – 47 nF – poliéster o cerámico
C7 – 220 uF – electrolítico
MIC – Micróno de electreto
S1 – Interruptor simple
B1 – 4 pillas AA
Z – Auricular or audífono de 4 a 32 ohms
Placa de circuito impresso, hilos, placa de circuito impresso, etecétera.
Revisión 2017
