El amplificador que proponemos puede ser usado como un micrófono y con otras fuentes externas, como un sintonizador de FM, un casete o un tocadiscos. Podrá usar este equipo en reuniones, fiestas y en otras muchas finalidades. La potencia del sistema está en torno a los 10 W, suficiente para poder utilizarse en salas de dimensiones razonables.
Este circuito se caracteriza por su costo relativamente bajo, por ser totalmente independiente, ya que posee un altavoz incorporado, así como poder usar el micrófono alejado del equipo mediante un cable más largo.
Como se trata de un amplificador de bajo nivel de serial, todo el cuidado debe de concentrarse en el conexionado de los hilos blindados en la placa de circuito impreso, para evitar que se introduzcan zumbidos a través de ellos.
Funcionamiento
En este circuito se utilizan cuatro transistores, para obtener una potencia de audio considerable sobre un altavoz de 4 u 8 Ω, y de unos 20 cm de diámetro, el cual puede ser instalado en la misma caja.
El amplificador consta de tres etapas: En la de entrada, tenemos un mezclador de señales formado por dos potenciómetros (P1 y P2).
Esta etapa permite la mezcla de dos señales: la procedente de! micrófono y la procedente de la fuente externa, la cual puede ser un casete o un aparato de radio de FM, conectado en J1.
Actuando sobre P1 y P2 podemos aumentar o disminuir el sonido procedente de cada una de las fuentes, obteniendo interesantes efectos.
Las señales procedentes de cada una de las fuentes (micrófono y externa) son amplificadas una primera vez por el transistor Q1 y a continuación mediante una segunda etapa, a través de la base del transistor Q2.
Este transistor también funciona como excitador, es decir, alimenta la etapa final de potencia compuesta por dos transistores en montaje complementario, o sea, un transistor es del tipo PNP y el otro NPN.
Mediante estos dos transistores se consigue una potencia en el circuito de unos 10 W, los cuales se aplican al altavoz a través de un capacitor de valor elevado (C7).
Los transistores Q3 y Q4, al ser de potencia, deben de montarse sobre radiadores para disipar bien el calor que producen. Estos se pueden realizar con unas chapas de metal dobladas en «U».
Completa el circuito la fuente de alimentación. A partir de una tensión de entrada de 220 V, obtendremos una salida continua comprendida entre 20 y 25 voltios, suficiente para alimentar el circuito.
El filtraje de la fuente es muy importante para que no se produzcan zumbidos durante su funcionamiento. Este filtraje se realiza mediante C8, el cual debe ser como mínimo de 2200 ,uF.
Montaje

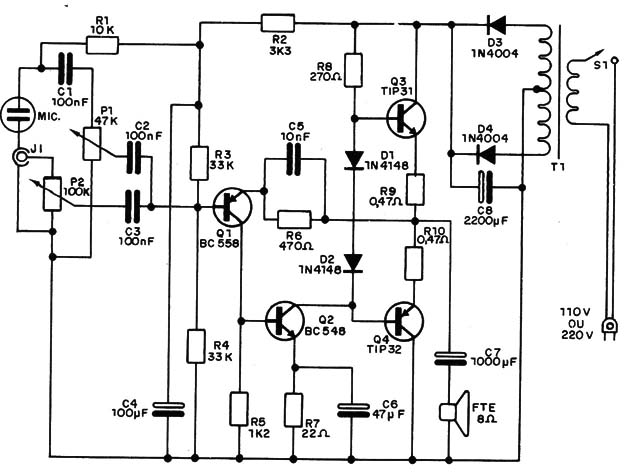

El la fig. 1 se da el circuito completo del amplificador, incluyendo la fuente de alimentación.

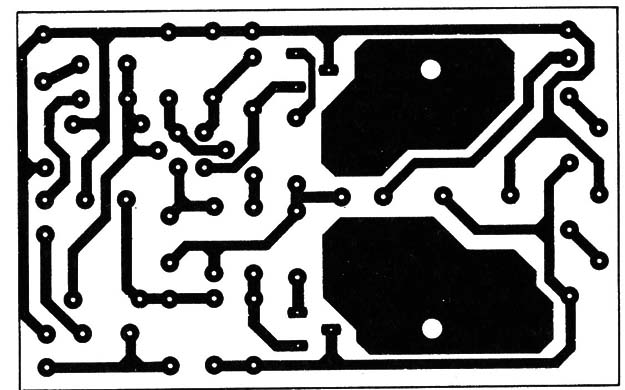

En la fig. 2 se indica cómo se podría realizar la placa de circuito impreso y colocación de los componentes.
Observe que la entrada se serial, es decir J1 y la entrada de micrófono, se realizan sobre unos potenciómetros, los cuales se deben de conexionar mediante hilo blindado y con las mallas conectadas al negativo de la fuente.
Esto es necesario para evitar que se produzcan zumbidos por inducción que perjudicarían al funcionamiento del aparato.
La realización y montaje de los componentes se debe hacer teniendo en cuenta que:
a) Los transistores de potencia se deben de colocar con radiadores, fijándose al circuito mediante tornillo y tuerca. Para esto se pueden doblar las patillas del transistor, quedando como vemos en la figura.
b) Q1 y Q2 son dos tipos diferentes. Q1 es un transistor PNP, el cual puede ser un BC557, BC558 ó BC559, en cuanto que Q3 es un NPN del tipo BC547, BC548 ó BC549. Observe la posición de estos transistores y cuídela en el montaje.
c) Los diodos D1 y D2 son de silicio y de uso general, como el 1N914 ó 1N4148. EI D3 y D4 son rectificado- res, pudiendo ser el 1N4004, 1N4007 ó BY127. Observe y cuide sus polaridades.
d) Los capacitores electrolíticos tienen polaridad. C7 y C8 deben de ser de por lo menos 35 V, así como C4. EI resto (CB) es de 12 V y los cerámicos C1, C2 y C3 de 50 V.
e) T1 es un transformador con una entrada de 220 V y una salida en secundario entre 16 y 20 volts, con 1 A de corriente y toma central.
f) P1 y P2 son potenciômetros comunes, pudiendo uno de ellos llevar interruptor incorporado.
g) El micrófono puede ser de bobina móvil, teniendo cuidado en su conexión. Este puede disponer de un cable de hasta 15 m de largo. Observe la conexión de la malla ya que si se realiza al revés no funcionará.
Se completa el montaje con un altavoz de 8 Ω y 20 cm (cuanto mayor sea, mejor). Uno de 4 Ω también funciona, aunque con problemas.
Funcionamiento
Terminado el montaje y una vez comprobado que todos los elementos han sido colocados correctamente, conecte el circuito.
Para esto actúe sobre S1 y accione el potenciômetro de volumen P1, separando el micrófono del altavoz para evitar que se produzca realimentación acústica (microfonía). Esta consiste en un pitido agudo, que ocurre cuando se abre demasiado el potenciômetro de volumen del amplificador y el sonido se introduce de nuevo por el micrófono, produciéndose una realimentación.
Hable delante del micrófono hasta que se obtenga una reproducción normal.

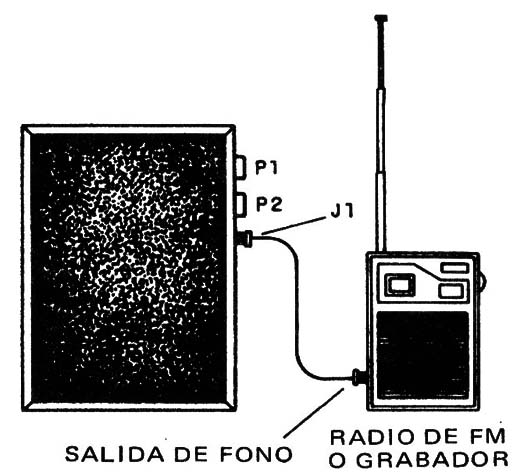

Conecte después, conforme se indica en la fig. 3, un receptor de FM 0 casete a través de J1 y ajústelo con P2 así como con el propio potenciômetro de volumen del receptor de FM o casete, de modo que se obtenga una buena intensidad de sonido y sin distorsión.
Si el sonido es ronco, verifique las mallas del hilo blindado y compruebe que las soldaduras son correctas.
Cuando utilice el aparato, procure que el altavoz no se encuentre cerca y en la misma dirección que el micrófono, para evitar que exista realimentación acústica.
Q1 BC558. o equivalente, transistor PNP.
Q2. BC548 o equivalente, transistor NPN.
Q3 TlP31, transistor NPN de potencia.
Q4. TIP32, transistor PNP de potencia.
D1, D2. 1N4148, diodos de silício.
D3, D4. 1N4004, diodos de silicio.
T1 Transformador con primario para 220 V y salida en el secundario de 16 a 20 V con toma central (16 + 16 V a 20 + 20 V) y 1 A de corriente.
P1 47 k, potenciômetro simple.
P2 100 k, potenciômetro simple.
C1, C2, C3 100 nF o 120 nF (104 o 124), capacitores cerámicos o de poliéster.
C4 100 µF x 35 V, capacitor electrolítico
C5 10 nF (103), capacitor cerámico.
C6 47 µF x 12 V, capacitor electrolítico
C7 1000 µF x 35 V, capacitorr electrolítico.
C8 220 µF x 35 V, condensador electrolítico.
S1 Interruptor simple.
R1 10 k x 1/8 W, resistor (marrón, negro, naranja).
R2 3k3 x 1/8 W, resistor (naranja, naranja, rojo).
R3, R4 33k x 1/8 W, resistores (naranja, naranja, naranja).
R5 1k2 x 1/8 W, resistor (marrón, rojo, rojo).
R6 4k7 x 1/8 W, resistor (amarlllo, violeta, marrón).
R7 220 Ω x 1/8 W, resistor (rojo, rojo, negro).
R8 270 Ω x 1/8 W, resistor (rojo, violeta, marrón).
R9, R10 0,47 Ω x 1 W, resistores (amarillo, violeta, dorado).
FTE Altavoz de 8 Ω o 4 Ω por 20 cm.
MIC Micrófono de bobina móvil.
J1 Jack para micrófono.
Material diverso: placa de circuito impreso, caja para el circuito, hilos, etc.
