Se trata de un proyecto destinado a los que están siguiendo Cursos de Electrónica con vistas a la realización de montajes un poco más complejos así como de las diversas experiencias descriptas. Este proyecto, después de montado, pasará a ser parte de su taller, con muchas utilidades futuras. Si el lector todavía no se juzga capaz de montar este proyecto, no se preocupe, pues dentro de poco, tras algunas lecciones y algo más de práctica, podrá retomar este montaje.
Este montaje le brindará una fuente que posee incorporado un probador, verificador de la continuidad de los circuitos.
La fuente reducirá los 110V ó 220 V de su red general de alimentación (enchufe) a los 6V continuos bajo corriente hasta 1 A, lo que le permitirá realizar muchos experimentos que originalmente exigen pi- las, sin recurrir a tales elementos que se gastan rápidamente y son caros. Por otro lado, el verificador de continuidad servirá para que compruebe las enseñanzas de las lecciones que tratan sobre conductores y aislantes, como también para probar muchos componentes electrónicos con los que estamos tomando contacto progresivamente.
Cuando el lector sea un armador experimentado, y tenga que realizar pruebas en las piezas que va a usar, esta parte de su fuente le será de gran utilidad.

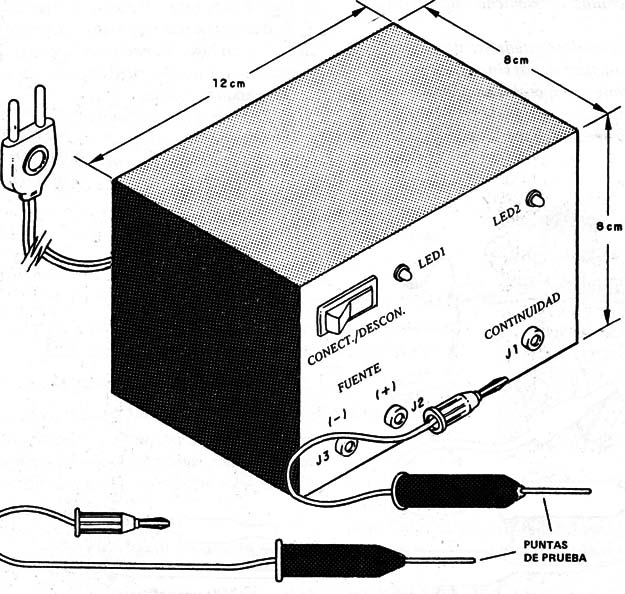

Para mayor comodidad en su uso, la fuente puede ser montada en una cajita de plástico, aluminio o incluso madera, como muestra la figura 1.
Algo más todavía: si el lector tuviera aparatos que usan pilas, como radios, pequeños grabadores, juguetes, siempre que sean de 6 V, podrá usar su fuente en lugar de las pilas originales.
CARACTERÍSTICAS
Tensión de entrada: 110 ó 220 V (CA)
Tensión de salida: 6V (CC)
Corriente máxima: 1A
Prueba de continuidad: bajo 9 mA
Resistencia máxima: alrededor de 10 k (prueba de continuidad).
CÓMO FUNCIONA
La fuente es de las más sencillas, pero posee etapa de regulación con transistor, lo que garantiza la estabilidad en la tensión de salida, para mayor seguridad de los aparatos alimentados.
Tenemos entonces un transformador que reduce la tensión de los 110 V y 220 Va 6 V bajo corriente de hasta 1A. El transformador recomendado tiene 3 hilos de entrada, siendo uno común y los otros para tensión de 110 V y 220 V.

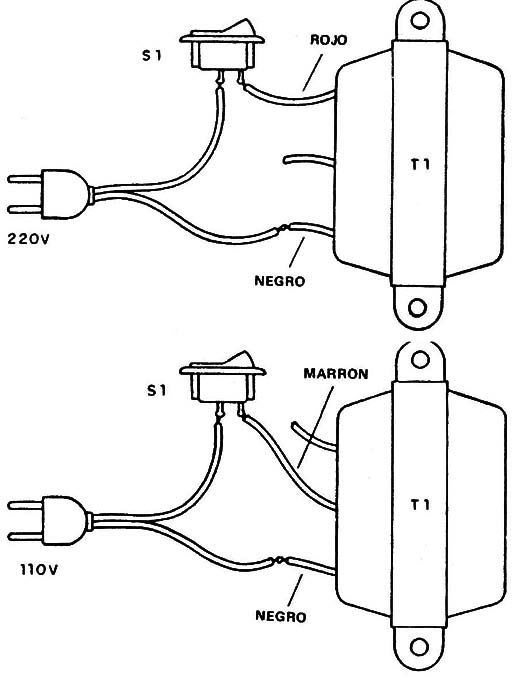

EI hilo usado junto con el común será el correspondiente a la tensión de su red general. Si va a usar la fuente enchufada en 110 V debe conectar los hilos o alambres negro y marrón, dejando libre el rolo. Si va a usar en 220 V, conecte el negro y el rolo, dejando libre el marrón (figura 2).
La rectificación es realizada por dos diodos y el filtrado por un electrolítico originalmente de 1000 µF. Si el lector quiere mejorar el filtrado puede "invertir" un poco más en la fuente y comprar un capacitor de 1500 ó incluso de 2200 µF. La tensión de trabajo de este capacitor debe ser de 12 V, 16 V ó incluso 25 V.
Tenemos después la etapa de regulación de tensión, teniendo por base un diodo zener que fija en 5,6 + 0, 6 = 6,2V la tensión de salida, y un transistor que controla la corriente. Los 0,6V de más que entran en el cálculo de tensión de salida se refieren a la tensión que existe entre el emisor y la base del transistor.
Un capacitor de 220 µF (C3) en la salida de la fuente la desacopla de los aparatos alimentados. La conexión de la fuente a los aparatos alimentados se hace por medio de2 bornes. Será conveniente usar un borne rojo para el polo positivo (J2) y un borne negro para el negativo (J3).
En este punto entra el probador de continuidad, II que no es más que un LED y un resistor de 470 Ω. Cuando conectamos. un elemento cualquiera que se desea probar entre el borne J1 (verde) y el borne J3 si es conductor y presenta resistencia inferior a 10 k, el LED se encenderá. En caso contrario, el LED permanece apagado.
Debemos tomar las siguientes precauciones con el montaje y obtención de los componentes:

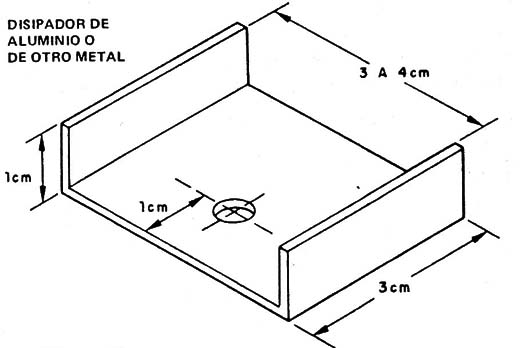

a) El transistor Q1 puede ser el TIP31 acompañado o no de letras como A. B o C. Vea que debe ser dotado de un disipador de calor. Puede montar este disipador cortando una chapita de lata 0 un perfil de aluminio, y haciendo un agujero en el medio, para usar un tornillo que la fije al componente (figura 3).
b) Los diodos D1 y D2 son los 1N4002, pero a falta de ellos se puede usar el 1N4004, 1N4007 o incluso el BY127. Al montarlos es importante fijarse en su posición, en la figura 4. colocando correctamente el anillo que marca su polaridad.
c) El diodo zener Z1 debe ser de 5V6 para 400 mW ó, si no lo tiene, para 1 W. Respete la posición de la franja, pues si lo coloca invertido la fuente no funcionará.
d) Los capacitores electrolíticos C1 y C3 deben tener tensiones de trabajo a partir de 12 V y sus valores pueden ser mayores que los indicados. Respete su polaridad en su colocación.
e) C2 es un capacitor cerámico de 100 nF que puede aparecer con las marcas .1 o bien 0,1 y hasta como 104.
f) Los resistores R1, R2, y R3 son de 1/4W ó 1/8W, y sus valores son dados en la
g) El LED1 debe ser rojo. El LED 2 queda a gusto del lector elegir entre uno rojo, uno verde, o uno amarlllo.
MONTAJE

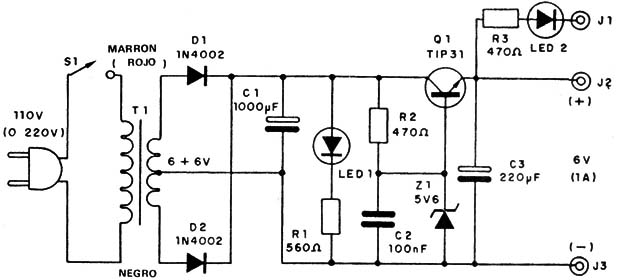

EI diagrama completo de nuestra fuente con verificador de continuidad aparece en la figura 4.

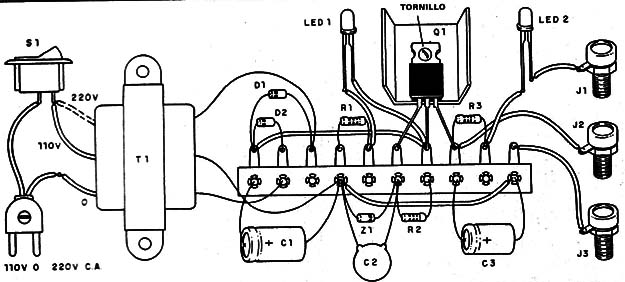

La realización práctica, que se puede hacer en un puente de terminales, que será fijado en el interior de la caja, aparece en la figura 5.
La conexión debe respetar la polaridad: lado chato o terminal más corto, como muestra la figura.
h) Los bornes de salida deben ser de colores diferentes, como indicamos. Si usa caja metálica, deben ir aislados.
Tenemos finalmente el interruptor general S1, que conecta y desconecta el aparato, y el cable de alimentación. Pase el cable por el orificio de la caja y hágale un nudo para que no se escape, antes de soldarlo en T1 y S1. Encape su enmienda con el alambre de T1. Terminado el montaje, la prueba de funcionamiento y el uso son simples.
PRUEBA Y USO
Revise el montaje comparándolo con las figuras y, si está todo en orden, conecte el cable de alimentación en el toma. Accionado S1 inmediatamente se debe encender el LED1. Después, uniendo con un alambre J1 a J3 el otro LED (led2) se debe encender.
Atención: no vaya a unir J2 con J3, pues sería un corto circuito y Q1 puede quemarse,

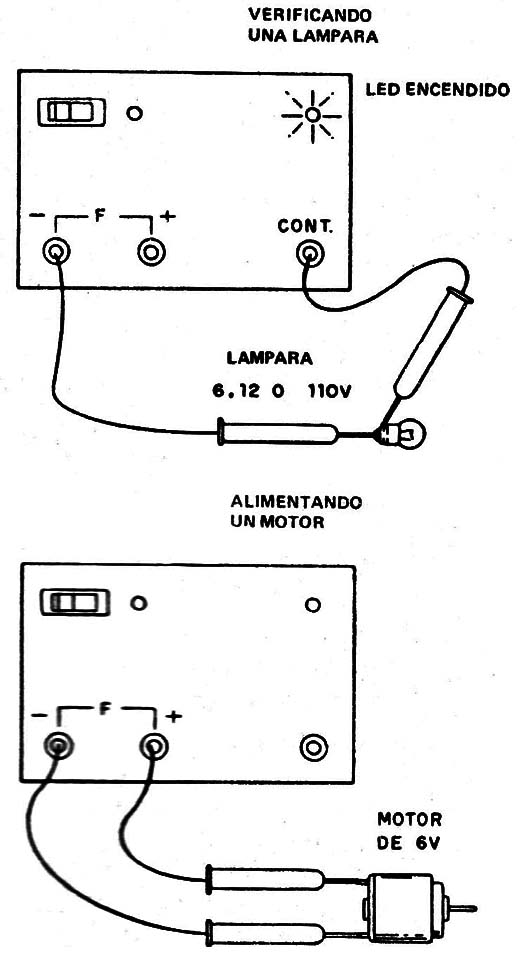

Para usar la fuente conecte el aparato alimentado entre J2 y J3. Para usar el verificador de continuidad, haga dos pontas de prueba y conéctelas entre J1 y J3 como muestra la figura 6.
Respete siempre el límite de corriente del aparato alimentado.
Q1 - TIP31 - transistor con disipador (ver texto)
D1, D2 - 1N4002 - diodos de silício
Z1 – 5V6 x 400 mW- diodo zener
LED1 - LED rojo común
LED2 - LED rojo, verde o amarillo
J1, J2, J3 - bornes aislados, verde, rojo y negro
T1 - transformador con primario de 110 V ó 220 V secundado de 6 + 6 V x 2 A
S1- interruptor simple
C1 - 1000 µF x 12V- capacitor electrolítico
C2 – 100 nF (104) - capacitor cerâmico
C3 - 220 µF x 12 V- capacitor electrolítico
R1 - 560 Ω x 1/8W- resistor (verde, azul, marrón)
R2, R3 - 470 Ω x I/8W- resistores (amarillo, violeta; marrón)
Varios: cable de alimentación, caja para montaje, puente de terminales, alambres, soldadura, etc.
Revisado 2017
