Es un montaje interesante para una sala de estar, terraza y también para vidrieras. A medida que el sol se pone, una lámpara va aumentando el brillo de manera que se mantiene una iluminación local constante. Cuando el sol ya se ha puesto y la oscuridad es total afuera, su sala, terraza o vidriera estarán completamente iluminadas. El montaje es simple y funciona tanto en la red de 110 V como en la de 220 V.
Opera solamente con lámparas incandescentes.
Este circuito tiene por base un LDR que capta las variaciones de la luz del ambiente, y transfiere un comando a un triac que controla una lámpara de 5 a 400 watts.
El ajuste del funcionamiento permite condicionar la luz en el nivel más bajo y en el más alto, en función de la iluminación.
EI circuito puede operar tanto en la red de 110 V como en la de 220 V y es bastante compacto, pudiendo instalarse en una pequeña caja de plástico.
Como funciona
El Triac funciona como un control de potencia, dejando pasar más o menos corriente para la lámpara según se excite la compuerta.
La excitación proviene de una lámpara de neón que dispara en diferentes ángulos de conducción de la corriente alterna, según Ia dupla constante de tiempo dada por C1 y C2.
P2 ajusta entonces el nivel de excitación máxima, o sea la corriente máxima que pasa a la lámpara en ausencia de iluminación, cuando la resistencia del LDR es mayor.
El LDR funciona como un resistor en derivación para la tensión de disparo de la lámpara de neón, atrasando así el punto de conducción del triac.
Con una resistencia baja (LDR iluminado) la lámpara de neón solo conduce al final del semiciclo, de manera que el disparo del triac se retrasa mucho dejando para la lámpara una corriente pequeña.
Con el LDR en la oscuridad, la tensión se aplica a la lámpara con rapidez y el disparo se hace al comienzo del semiciclo, conduciéndose entonces una corriente mayor.
P1 permite ajustar el funcionamiento del LDR en función de la iluminación ambiente y de sus variaciones.
El resistor R1 debe ser de 22 k si la tensión de alimentación es de 220 V.
Una posibilidad interesante de alterar ese montaje es el empleo de un diac en lugar de NE-1. En este Caso, probablemente deben alterarse C1 y C2 para obtener una nueva franja de disparo.
Montaje

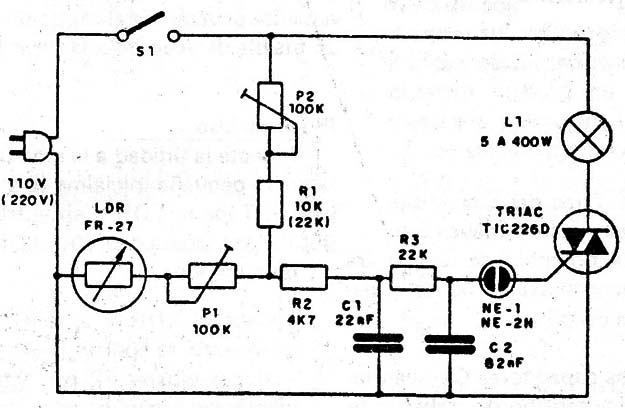

En la figura 1 se ve el diagrama completo del sistema.

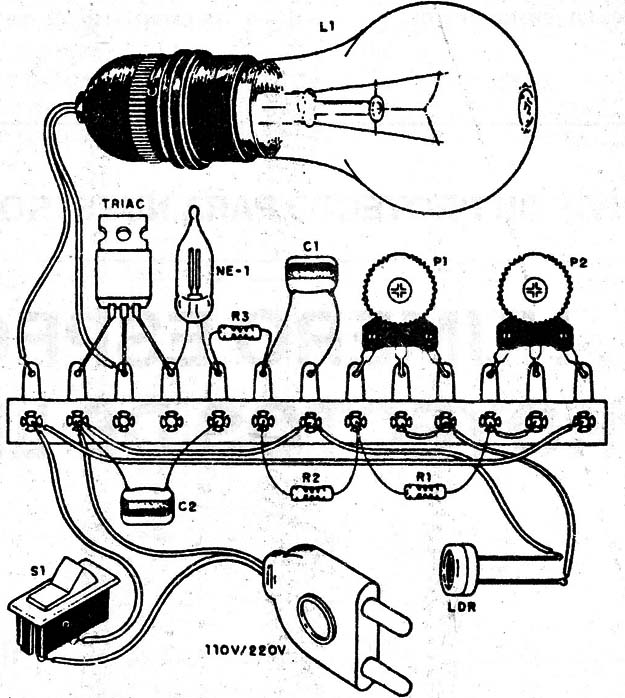

Como se trata de un montaje simple, apto para principiantes, se da en primer lugar una versión en puente de terminales, que se muestra en la figura 2.

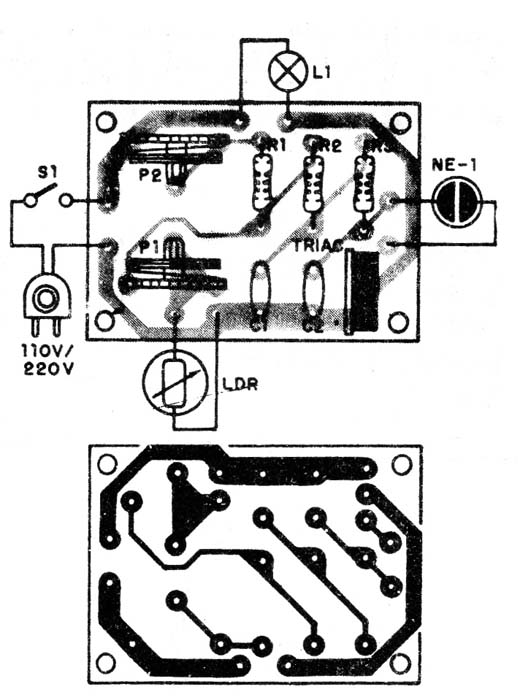

En la figura 3 se ve una sugerencia para usar placa de circuito impreso.

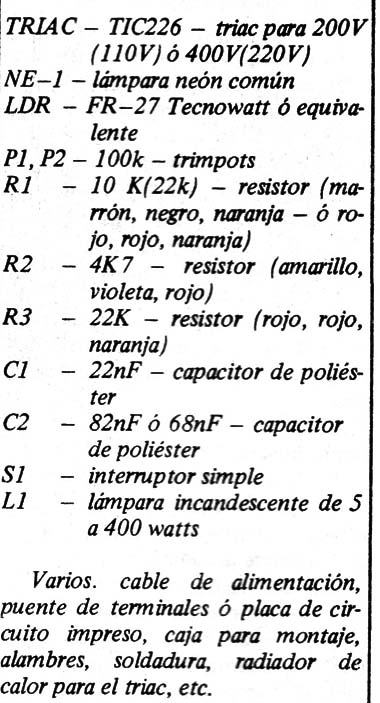

El LDR usado puede ser de cualquier tipo. Este LDR debe instalarse de modo que no reciba luz de la lámpara que él alimenta. Sí eso ocurriera, tendríamos un proceso de realimentación que hará oscilar a la lámpara, resultando como una luz de guiño.
EI Triac debe tener un disipador de calor, tanto mayor cuanto mayor sea la potencia de la lámpara. Para lámparas hasta de 40 watts no se necesita disipador.
Los capacitores C1 y C2 deben tener una tensión de trabajo de, por lo menos 150 volts.
La lámpara de neón es de! tipo de 2 terminales sin resistor interno.
Los resistores son todos de 1/8 o 1/4W según lo que se tenga, con cualquier tolerancia.
Para una instalación en vidriera o local sin vigilancia personal o que tenga productos inflamables, es conveniente proteger la alimentación con un fusible de acuerdo a la lámpara.
Prueba y Uso
Conecte la unidad a la red con una lámpara pequeña inicialmente (5 a 40 watts). Tape el LDR y ajuste el trimpot P2 de manera de obtener la máxima iluminación.
Destape el LDR y ajuste P1 para que la lámpara se apague.
Vuelva a ajustar P2 para obtener una actuación según los grados de iluminación deseados.
Es importante tener presente que, dadas las características del disparo de la lámpara de neón, en la sensibilidad máxima no obtendremos el 100 por ciento de iluminación de la lámpara sino el 70 o 75 por ciento. Esto debe tenerse en cuenta al elegir una lámpara para una aplicación práctica.
