Medir sólo 2 x 2 cm este transmisor puede ser escondido en cualquier lugar, incluso dentro de un sobre! Se trata de un emisor de corto alcance ideal para la localización de objetos dentro de un ambiente de dimensiones medias.

Este artículo forma parte del libro de espionaje nuestro.

La alimentación con pila del tipo "botón" permite una autonomía de algunas horas para este transmisor.

La disponibilidad en algunos lugares de componentes SMD (para montaje en superficie) permite realizar montajes con un grado de miniaturización nunca antes visto.

Y claro que el tamaño de un transmisor también está conectado a su potencia, y con un grado de miniaturización elevado no tenemos condiciones de incluir una fuente de energía suficientemente potente para obtener gran alcance.

Son las limitaciones que los proyectos de transmisores presentan en la práctica y que no se tienen muy en cuenta en los libros y películas de espionaje.

Así, el alcance de este transmisor está limitado a algo alrededor de 10 metros, pero eso es suficiente para el propósito determinado.

La idea básica de este proyecto es disponer de un transmisor suficientemente compacto para ser escondido en pequeños objetos que están sujetos al robo.

Tales objetos pueden ser localizados por la señal que el transmisor oculto emite. Podemos citar el caso de un pequeño porta-joyas o de una caja de documentos, pequeña caja fuerte o prototipo de algún aparato en un laboratorio.

El rastreo de la señal se puede hacer en base a la intensidad de la señal y para ello incluso una radio común de FM puede ser empleado, si esta es la pista elegida.

El aparato puede operar en el rango de 50 MHz a 200 MHz, dependiendo de la bobina y de los componentes utilizados en el ajuste de frecuencia.



FUNCIONAMIENTO

El transmisor, para obtener la simplicidad necesaria para un montaje muy compacto, consiste en un simple oscilador de alta frecuencia con un solo transistor.

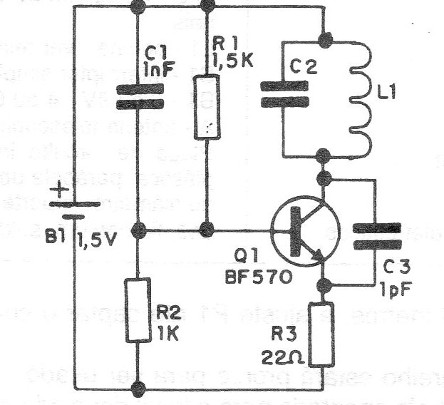

Tenemos en la figura 1 el diagrama completo del transmisor.



Figura 1 - Diagrama del transmisor
Figura 1 - Diagrama del transmisor



En este circuito, L1 y C2 determinan la frecuencia de operación. Para mayor simplicidad el ajuste de la frecuencia se hace apretando y soltando las espiras de la bobina hasta conseguir el punto exacto de funcionamiento, en una frecuencia libre de la pista elegida.

La señal no es modulada, de modo que debemos evaluar la intensidad por la manera como él "tapa" el ruido de fondo. Sin embargo, para una aplicación más sofisticada, se puede utilizar un receptor con medidor de intensidad de campo.

Y el mismo principio de funcionamiento utilizado en nuestro proyecto 1, que consiste en un circuito similar, pero usando componentes comunes y sin limitación de la fuente de energía, pudiéndose obtener mayor alcance.

Evidentemente, como no se prevé espacio disponible, no se utiliza antena, pero existe la posibilidad de incluir un hilo fino de hasta 10 cm saliendo del colector de Q1.



MONTAJE

Evidentemente, este proyecto es mucho más una curiosidad, ya que no será fácil en determinados lugares obtener los componentes SMD. Existen kits de reposición de estos componentes a la venta y eventualmente su proveedor puede conseguir los componentes usados en este proyecto, pero no negamos que existe cierta dificultad.

Lo importante es tener antes los componentes en las manos (o en la punta de los dedos!) Antes de pensar en hacer este montaje.

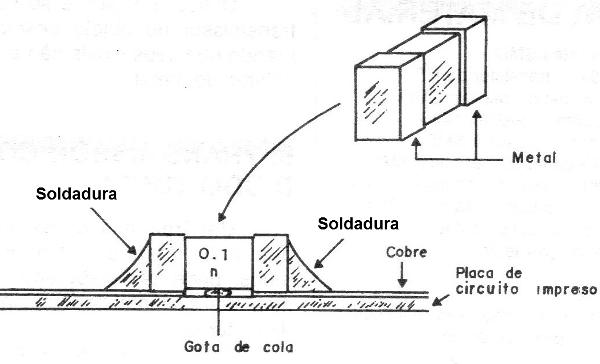

El trabajo con componentes para montaje SMT es muy delicado. Estos componentes deben ser soldados en la región cubierta de la placa con un hierro de punta bien fino, como muestra la figura 2.

Figura 2 - Trabajar con componentes SMT
Figura 2 - Trabajar con componentes SMT



SMT es Surface Mounting Technology, es decir, tecnología para montaje en superficie mientras que SMD es Surface Mouting Device o componente para montaje en superficie.

Para sujetar el componente en la posición de soldadura durante esta operación, utilice una pinza. Tenga cuidado de no confundir los valores de los componentes, ya que los condensadores y resistores son iguales en la apariencia.

Dependiendo del origen del transistor puede haber diferencias en la disposición de los terminales. Asegúrese de que coincide con el dibujo.

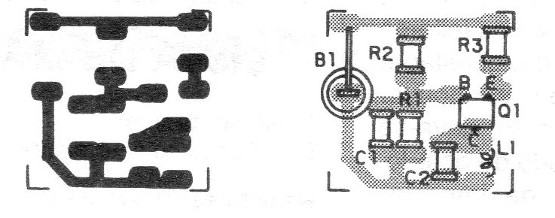

La placa de circuito impreso de sólo 2 x 2 cm se muestra de manera ampliada en la figura 3.



Figura 3 - Placa para el montaje
Figura 3 - Placa para el montaje



Utilice las calcomanías para hacer esta placa y así obtener una mayor uniformidad para las pistas. La bobina L1 y formada por 1 a 5 espiras de hilo esmaltado fino (30 a 32) debe ser obtenida experimentalmente en función del rango de frecuencias.

Más espiras llevan el transmisor al extremo inferior de la banda.

La pila se fija en la placa por una lámina de metal en la parte superior que hace contacto con el polo negativo y para mantenerla firme se puede utilizar un pedazo de cinta adhesiva o incluso un elástico. No hay interruptor para mayor ahorro, de modo que el transmisor se pone en funcionamiento cuando se coloca la pila.



AJUSTE Y USO

Para ajustar, conecte en las proximidades un receptor a la frecuencia deseada y vaya apretando y alejando las espiras de L1 hasta obtener la señal. Esta operación es delicada debiendo ser hecha preferentemente con un palillo, ya que la aproximación de la mano afecta el circuito.

Obtenido el ajuste, es sólo ocultar el transmisor en el objeto deseado, recordando que sus señales no atravesan objetos de metal.



Componentes SMD:

Q1 - BF547 - transistores de RF

R1 - 1,5 k ohms - resistencia SMD

R2 - 1 k ohms - resistor SMD

R3 - 22 ohms - resistor SMD

C1 - 1 nF- capacitor cerámico SMD

C2 - 2,2pF - capacitor de cerámica SMD

C3 - 1 pF - capacitor de cerámica SMD

B1 - 1,5 V - pila tipo botón

L1 - bobina - ver texto



Varios:

Placa de circuito impreso, accesorios para fijar la pila, soldadura, etc.
