Explore la banda de ondas cortas capturando estaciones distantes y aprenda más sobre radio-recepción con este simple receptor transistorizado de buena sensibilidad. Con él, las estaciones de otros países pueden ser captadas.
Las emisiones de radiodifusión en la banda de onda corta tienden a acabar, pero todavía hay grandes y potentes emisoras internacionales que hacen programas en diversos idiomas.
Captar estas estaciones no es sólo una curiosidad, pero ofrece la posibilidad de entrenarse en la comprensión de otros idiomas.
Las emisoras de Estados Unidos (VOA), Inglaterra (BBC), Alemania (DW), Rusia y China pueden ser captadas por la noche cuando la propagación de las señales es más favorable.
En este artículo describimos el montaje de un sensible receptor de ondas cortas que puede captar estas estaciones, usando una buena antena externa, por ejemplo, un pedazo de hilo de 5 metros a 40 metros extendido.
El circuito es alimentado por pilas y tiene la reproducción con buen volumen en un pequeño altavoz.
Como funciona

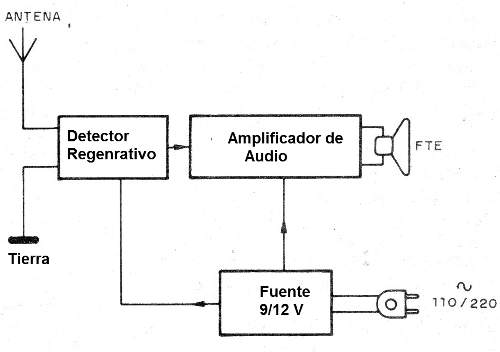

En la figura 1 tenemos el diagrama de bloques de las diversas etapas de este receptor.
El primer bloque consiste en una etapa regenerativa que se basa en un transistor de alta frecuencia (RF) del tipo BF494.

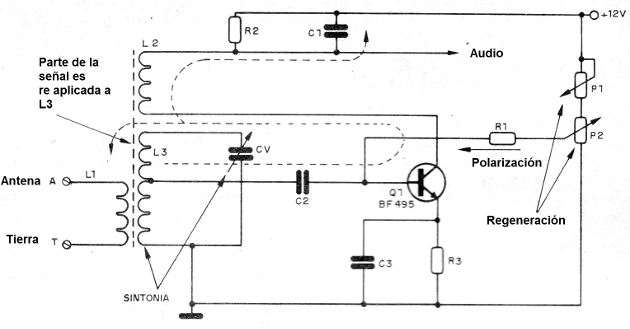

Este transistor se conecta de la forma indicada en la figura 2.
En esta etapa tenemos tres bobinas enrolladas en un bastón único de ferrita.
La primera bobina (L1) tiene por objeto acoplar las señales de la antena al circuito receptor.
La segunda bobina (L3) hace la sintonía de las señales de la estación captada en conjunto con el condensador variable CV.
La señal sintonizada de la estación que es una portadora modulada de alta frecuencia es amplificada y parte de él se lleva de vuelta al circuito de entrada para recibir nueva amplificación por el transistor.
Quien hace el acoplamiento de las señales de vuelta es la bobina L2.
En otras palabras, el transistor recibe varias veces la señal a ser amplificada para obtener una ganancia muy alta.
Es claro que esto tiene que ser muy ajustado, para que una retroalimentación excesiva no lleve el transistor a oscilar, cuando entonces ya no tenemos la amplificación.
Esto se logra con el ajuste de la polarización hecha en P2.
Después de amplificado al máximo la señal es detectada por el propio transistor y un componente de audio aparece en la salida del circuito.
Este componente es entonces llevado al circuito amplificador de audio que consiste en el segundo bloque del circuito.

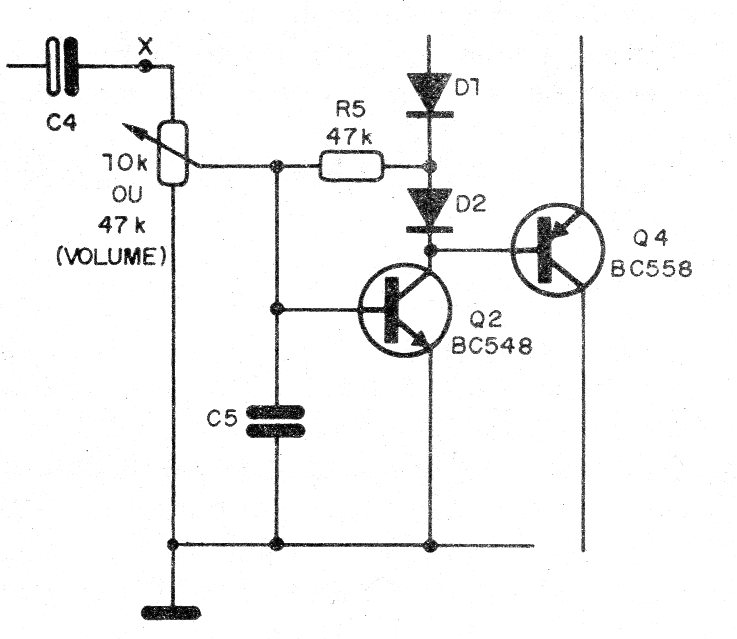

En la figura 3 mostramos cómo añadir un control de volumen al circuito.
El circuito lleva transistores en simetría complementaria, lo que garantiza un buen volumen y una excelente calidad de audio.

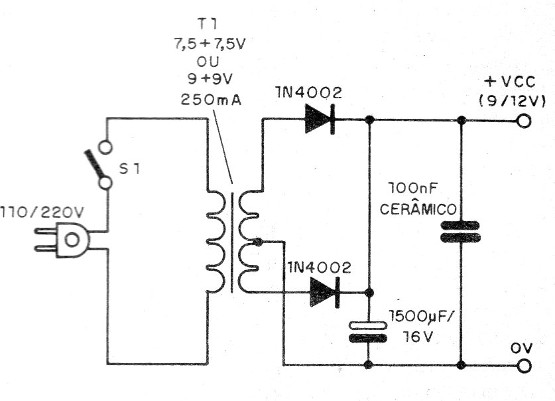

Para alimentar el circuito tenemos el tercer bloque, mostrado en la figura 4, el cual consiste en una pequeña fuente de alimentación.
Por supuesto, en lugar de esta fuente se pueden utilizar 6 pilas si el lector desea que la unidad sea portátil.
No recomendamos batería de 9 V, pues el consumo es alto y ella duraría muy poco.
Montaje

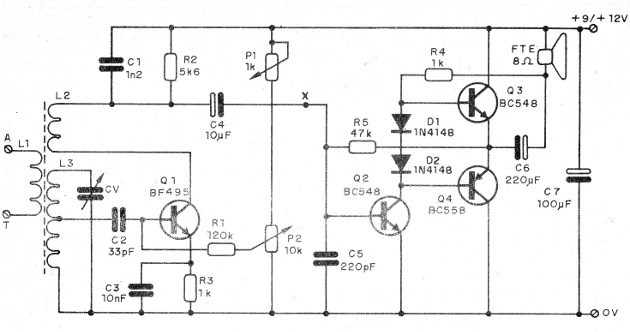

En la figura 5 tenemos el diagrama del receptor, sin la fuente.

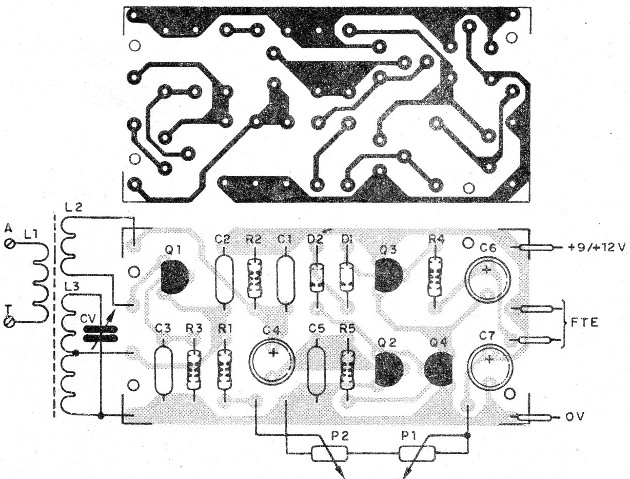

El montaje se puede hacer en la placa de circuito impreso con el patrón mostrado en la figura 6.

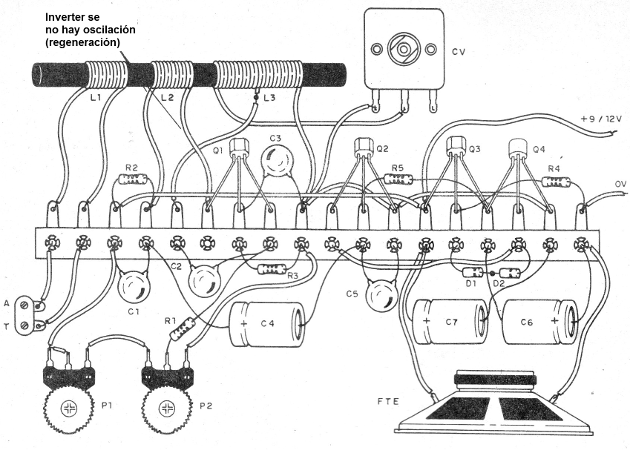

Para los que tienen menos recursos de montaje, se puede tener una versión "colgada" en un puente de terminales mostrado en la figura 7.
Para esta versión, los terminales de los componentes deben ser mantenidos lo más cortos posibles.
El condensador variable puede ser aprovechado de una radio transistorizada fuera de uso.
Tenga cuidado de no utilizar la variable de radio FM, ya que tiene menor capacitancia y no funcionaría bien en este circuito.
El valor del condensador es importante para determinar el rango de frecuencias que el receptor puede sintonizar.
Las bobinas se enrollan en un bastón de ferrita (que puede ser aprovechado de un radito fuera de uso) con cable esmaltado 26 o 28 o incluso hilo telefónico rígido (par trenzado).
L1 consiste en 4 a 5 espiras. Al lado de ella tenemos L2 formada por 2 espiras del mismo hilo y L3 tiene 10 espiras con toma en la 3ª espira desde el lado de tierra.

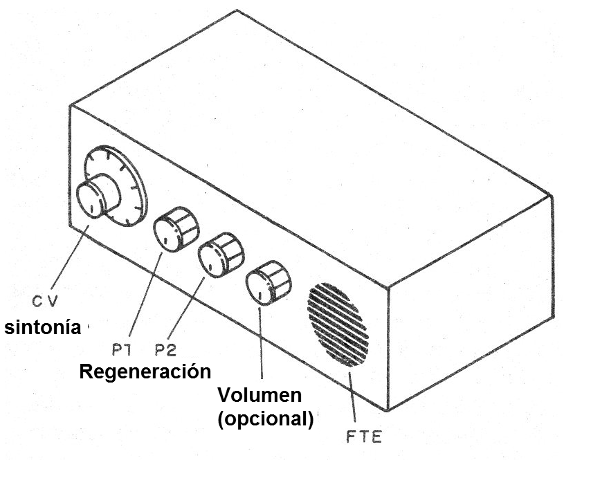

En la figura 8 tenemos una sugerencia de caja para el montaje.
En el montaje, observe la posición de los transistores y la polaridad de los capacitores electrolíticos.
Prueba y uso
Conecte el receptor a una antena.

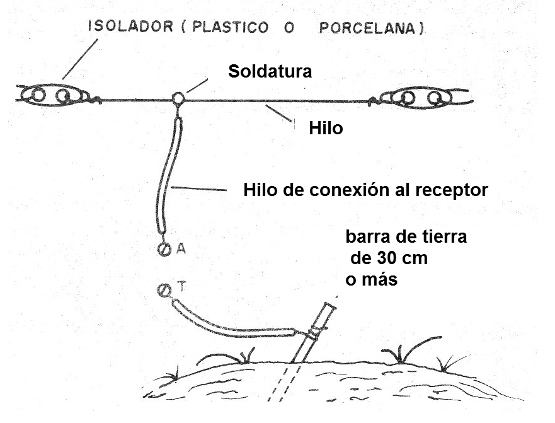

Si es posible, utilice una antena externa, como la mostrada en la figura 9, donde también tenemos la conexión a tierra.
Conectando el receptor, actúe sobre la variable y P2 hasta capturar una estación.
Haga el ajuste fino de P2 hasta obtener la mejor recepción.
Si el circuito no varía en ningún punto del ajuste, invierte las conexiones de L2 y repita los procedimientos anteriores.
Para cada estación sintonizada, los ajustes deben ser rehechos.
La mejor recepción se obtiene por la noche cuando la propagación de las señales de onda corta es mejor.
Q1 - BF494 - transistores NPN de RF
Q2, Q3 - BC548 - transistores NPN de uso general
Q4 - BC558 - transistores PNP de uso general
D1, D2 - 1N4148 - diodos de uso general
L1, L2, L3 - bobinas - ver texto
FTE - 4 ó 8 ohms - altavoz pequeño
CV - capacitor variable - ver texto
P1 - 1 k ohms - pote o trimpot
P2 - 10 k ohms - pote o trimpot
C1 - 1 nF - capacitor de cerámica
C2 - 33 pF - capacitor de cerámica
C3 - 10 nF - capacitor de cerámica
C4 - 10 uF x 16 V - capacitor electrolítico
C5 - 220 pF - capacitor de cerámica
C6 - 220 uF x 12 V - capacitor electrolítico
C7 - 100 uF x 12 V - capacitor electrolítico
R1 - 120k ohms x 1/8 W - resistor - marrón, gris, amarillo
R2 - 5k6 ohms x 1/8 W - resistor - verde, azul, rojo
R3, R4 - 1 k ohms x 1/8 W - resistores - marrón, negro, rojo
R5 - 47k ohms x 1/8 W - resistor - amarillo, violeta, naranja
Varios:
Fuente de alimentación, placa de circuito impreso o puente de terminales, bastón de ferrita, antena, caja para montaje, etc.
