Este proyecto es importante, ya que puede disparar un sistema de alarma, accionar una cámara de vídeo o incluso disparar una cámara cuando un pulso de luz se centra en el sensor. El tiempo de accionamiento del dispositivo controlado depende del valor de R3 y C2, pudiendo ser ajustado desde algunos segundos hasta más de 15 minutos.
Dejando el sensor apuntado hacia el cielo o aún para un lugar sospechoso, cuando haya la manifestación de algún fenómeno luminoso ocurrirá su disparo con el accionamiento de uno de los sistemas indicados.
El circuito en la condición de espera tiene un consumo muy bajo, pudiendo permanecer encendido toda la noche. Sin embargo, nada impide que sea alimentado a partir de la red de energía con una fuente apropiada.
El relé usado puede controlar cargas de hasta 10 amperios, lo que significa automatismos de alta potencia conectados directamente a la red de energía.

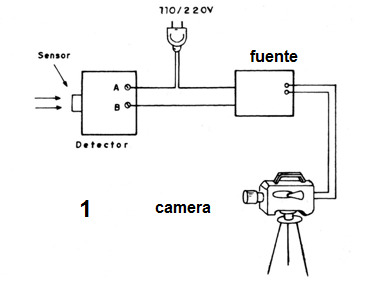

En la figura 1 se muestra cómo el aparato se puede conectar a una cámara de vídeo para registrar automáticamente imágenes en un lugar desde el momento en que se produce el accionamiento por el foco de luz detectado.

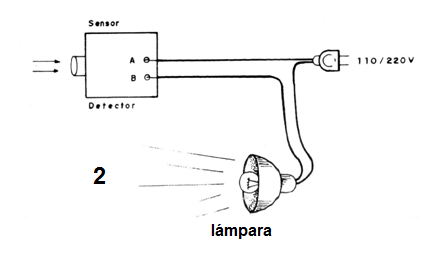

Otra posibilidad interesante es acoplar la salida del circuito a una lámpara potente, que parpadeará en respuesta a eventuales señales enviadas por una fuente distante.
Esto se puede hacer con las conexiones mostradas en la figura 2.
Se trata de una posibilidad interesante para intentar un contacto con los OVNI.
Como funciona

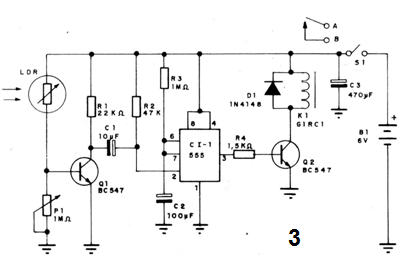

En la figura 3 damos el diagrama completo del detector.
El sensor de este aparato es un LDR (foto-resistor) cuya resistencia disminuye con la luz incidente. El sensor utilizado tiene una excelente sensibilidad, incluso sin utilizar recursos ópticos.
Sin embargo, su sensibilidad puede ser aumentada colocándolo en un tubo con una lente convergente, o aún en un reflector parabólico posicionado de forma apropiada.
El ajuste de la sensibilidad es hecho por el potenciómetro P1, para compensar la luz de fondo o eventuales interferencias luminosas que puedan estar presentes y que puedan causar un disparo errático.
Cuando un pulso de luz incide en el LDR su resistencia disminuye y el transistor Q1 conduce, haciendo con la tensión en su colector baje.
La reducción de la tensión hace que la entrada de disparo del circuito integrado 555 mantenida en el nivel alto por el resistor R2, caiga a un valor suficientemente bajo para que él conmute.
En estas condiciones la salida del circuito integrado va al nivel alto por un intervalo de tiempo que depende de R3 y C2. El tiempo máximo recomendado se obtiene con un condensador de 1 500 uF y un resistor de 22 uF en el que nos aproximamos a media hora.
Con la salida del circuito integrado yendo al nivel alto, el transistor Q2 satura y con ello energiza la bobina del relé, que cierra sus contactos.
La carga del relé puede ser cualquier aparato conectado incluso en la red de energía, ya que estos contactos están aislados.
En la condición de contactos cerrados el consumo del aparato sube a algo alrededor de 100 mA lo que significa un desgaste algo rápido de las pilas. Así, para un funcionamiento en que los tiempos de accionamiento sean mayores, será interesante utilizar fuente de alimentación en lugar de pilas.

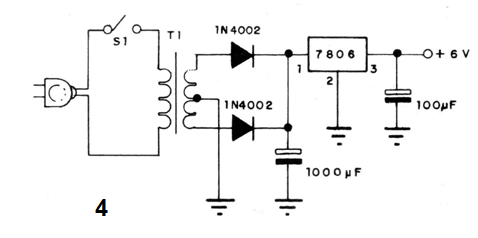

En la figura 4 damos una sugerencia de fuente de alimentación que puede ser usada en este aparato.
El transformador para la fuente tiene devanado primario de acuerdo con la red de energía y secundaria de 9 + 9 V con 300 a 500 mA. El regulador de tensión debe estar dotado de un radiador de calor.
Montaje

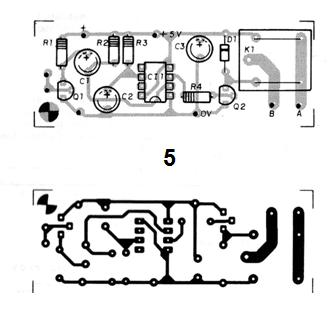

La disposición de los componentes en una placa de circuito impreso se muestra en la figura 5.
Para los lectores menos hábiles recomendamos el uso de zócalo para el circuito integrado. El relé puede ser de cualquier tipo para 6 volts con corriente máxima de disparo de 100 mA. Si se utiliza un relé con una base diferente a la indicada en la placa de circuito impreso, se debe modificar.
El LDR es del tipo redondo común y eventualmente puede ser montado en un tubo con una lente convergente, para obtener mayor directividad y sensibilidad.
El montaje en un tubo también impide que las fuentes de luz de luz incidan lateralmente afectando tanto la sensibilidad y pudiendo provocar el disparo errático.
P1 es un potenciómetro común de ajuste y su valor no es crítico. Los valores mayores proporcionan un ajuste más fácil en las condiciones de menor iluminación, cuando entonces tenemos más sensibilidad.
Los capacitores electrolíticos deben tener tensiones mínimas de trabajo de 6 V y C2 puede ser cambiado en función del tiempo de disparo deseado.
El diodo es de uso general y admite equivalentes. Para las pilas recomendamos el uso de tipos medios o grandes, dado el consumo mayor en la condición de disparo del relé.
Se debe utilizar un soporte apropiado y la polaridad en la conexión debe ser observada pues, si se realiza la inversión, el aparato no funcionará.
El conjunto puede ser montado en una pequeña caja plástica con el LDR del lado externo. Para la conexión del aparato controlado se puede utilizar un puente de terminales con tornillos.

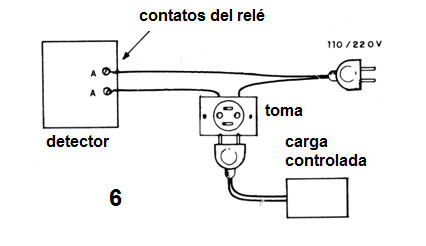

En la figura 6 mostramos cómo debe conectarse un aparato controlado por este dispositivo.
Prueba y uso
Para probar el aparato conecte en los contactos del relé cualquier aparato que pueda ser controlado, por ejemplo, una lámpara común o incluso un electrodoméstico.
Después coloque P1 en la posición de menor sensibilidad (con menor resistencia) y encienda la unidad accionando 81. No debe ocurrir el disparo. Si ocurre, espere, ya que al final del tiempo programado el relé debe apagarse. El LDR debe estar en la oscuridad, cubierto por algún tipo de objeto que no deje la luz incidir en su superficie.
Después de eso, abra gradualmente el control de sensibilidad hasta que se obtenga el disparo. Cuando esto ocurra, vuelva ligeramente el ajuste y espere hasta que el relé se apague, será interesante hacer las pruebas con un valor de C2 bajo para que los tiempos de espera sean menores)
Al descubrir el LDR de modo a incidir en la luz, debe haber el disparo del relé por el tiempo esperado.
Para utilizar proceda del siguiente modo:
a) Lleve el aparato hasta el lugar donde debe monitorear eventuales pulsos de luz;
b) En las condiciones de luz en las que va a funcionar, conecte la unidad y ajuste P1 para que el circuito permanezca en el umbral del disparo. Esto se obtiene abriendo P1 hasta el disparo y luego volviendo un poco hasta que no dispare más;
c) Deje el aparato en estas condiciones monitoreando la luz del ambiente deseado.
Semiconductores
Cl-1 - 555 - circuito integrado temporizador
Q1, Q2 - BC547 - transistores NPN de uso general
D1 - 1N4148 - diodo de uso general
Resistores (1/8 W, 5%)
R1 - 22 k ohms - (rojo, rojo, naranja)
R2 - 47 k ohms - (amarillo, violeta, naranja)
R3 - 1 M ohms - (marrón, negro, verde)
R4 - 1,5 k ohms - (marrón, verde, rojo)
P1 - 1 M ohms - pote
LDR - Foto-resistor redondo de 1 o 2,5 cm - ver el texto
Capacitores
C1 - 10 uF / 6V - electrolítico
C2 - 100 uF / 6V - electrolítico
C3 - 470 uF / 6V - electrolítico
Varios
K1 - interruptor simple
B1 - 6 V - 4 pilas medianas o grandes
Placa de circuito impreso, zócalo para el circuito integrado, soporte para pilas, caja para montaje, botón para el potenciómetro, hilos, soldadura, etc.
